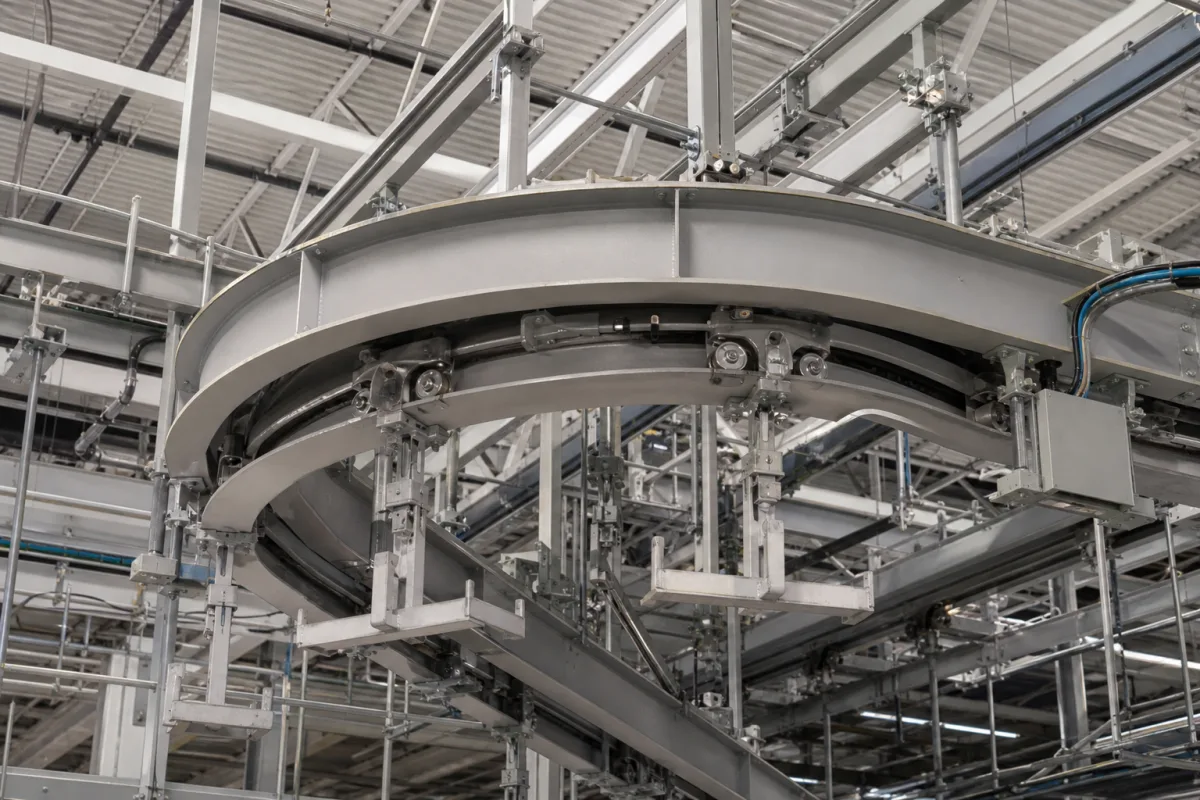

悬挂轨道为小车车轮提供固定、光滑的表面，使其沿轨道滚动，引导悬挂负载的移动。刚性结构框架支撑承载器和有效载荷的重量。轨道的轮廓，包括翼缘宽度和截面模量，确保车轮保持对齐，并确保轨道在负载下抵抗弯曲。支撑间距设计为均匀分布负载，防止过度挠曲。表面粗糙度和直线度公差对于小车平稳移动和减少磨损至关重要。轨道通常由镀锌钢制成，提供耐腐蚀性和耐久性。工作原理依赖于小车车轮与轨道表面之间的相互作用，轨道作为固定导轨，引导小车沿预定路径移动。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 轨道截面高度 | 80–200 mm | Determines load capacity and stiffnessDIN 1025 |
| 轨道翼缘宽度 | 40–100 mm | Matches trolley wheel profileDIN 1025 |
| 轨道截面模量 | 50–500 cm³ | Resists bending under loadDIN 1025 |
| 最大小车载荷 | 500–5000 kg | Per trolley; depends on rail size and support spacing |
| 支撑间距 | 1.5–3.0 m | Closer spacing increases load capacity |
| 直线度公差 | ±1.5 mm/m | Ensures smooth trolley movementISO 12488-1 |
| 表面粗糙度 | Ra 3.2–6.3 μm | Affects wear and rolling resistanceISO 1302 |
| 材料牌号 | Q235B–Q355B | Higher grade for heavier loads or low-temperature serviceGB/T 700, GB/T 1591 |
| 表面处理 | Hot-dip galvanized | Corrosion protection for outdoor or humid environmentsISO 1461 |
| 工作温度 | -20–80 °C | Below -20°C may require low-temperature steel |
| 轨道重量 | 15–60 kg/m | Affects structural support designDIN 1025 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| speed range: | 0.1 至 60 米/分钟 |
| temperature: | -20°C 至 80°C |
| load capacity: | 每辆小车最高 500 公斤 |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
最大小车载荷为每小车500–5000千克，取决于轨道尺寸和支撑间距。这是参考范围；具体型号的实际承载能力必须与制造商确认。
相关标准包括DIN 1025（轨道尺寸）、ISO 12488-1（直线度公差）、ISO 1302（表面粗糙度）、ISO 1461（热浸镀锌）以及GB/T 700和GB/T 1591（材料等级）。这些是验证参考，并非认证证明。
支撑间距越近，承载能力越高，因为减少了弯曲应力。参考范围为1.5–3.0米。最佳间距取决于轨道尺寸和预期负载，应通过工程分析确定。
建议定期检查磨损、变形和腐蚀。检查轨道表面的粗糙度和直线度。确保支撑结构牢固。任何损坏都应修复或更换轨道，以保持安全运行。
