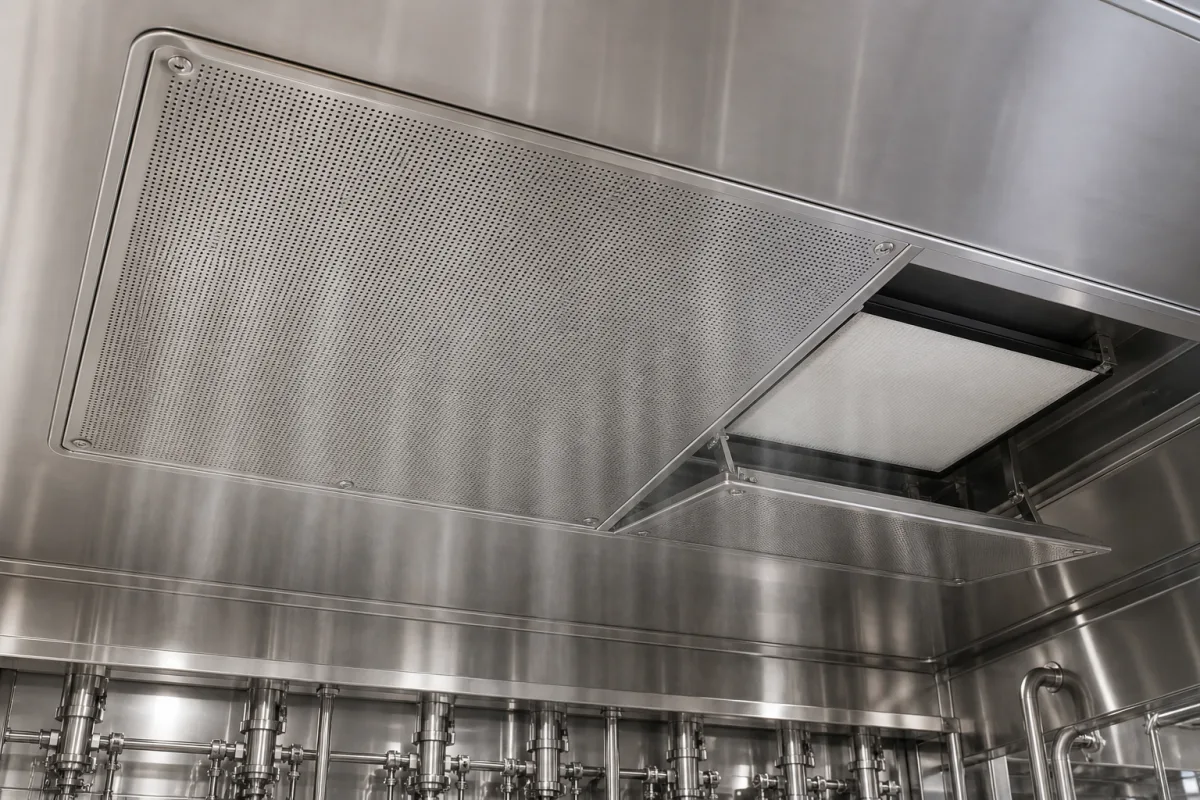

过滤空气被供应到面板上方的静压箱。空气被迫通过面板上均匀分布的小孔阵列。这一过程将来自静压箱的高速、湍流空气转化为低速、均匀的层流空气层。穿孔的图案和尺寸经过计算，以在整个面板表面提供所需的气流速度和均匀性（例如，平均速度的±20%）。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 面板尺寸 | 600×600 mm | Standard size for cleanroom ceiling grids |
| 厚度 | 1.0–2.0 mm | Affects rigidity and airflow resistance |
| 开孔率 | 30–50 % | Higher ratio reduces pressure drop |
| 孔径 | 1.0–3.0 mm | Smaller holes improve air distribution |
| 孔距 | 2.5–5.0 mm | Uniform pitch ensures even airflow |
| 气流均匀度 | ±15 % | Deviation from average velocity across panelISO 14644-3 |
| 压降 | 50–150 Pa | At rated airflow; affects fan selection |
| 工作温度 | -40–85 °C | For cleanroom environments |
| 材料 | 304 SS | Corrosion-resistant; 316L optionalASTM A240 |
| 表面处理 | Ra 0.8–1.6 μm | Smooth finish minimizes particle retentionISO 4287 |
| 平面度公差 | ±0.5 mm | Ensures proper sealing in frameISO 2768-1 |
| 重量 | 2.5–4.0 kg | For 600×600 panel; affects handling |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最大0.5巴压差 |
| flow rate: | 0.1至2.0米/秒面风速 |
| temperature: | -20°C至80°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
面板可选用不锈钢（304或316L）或粉末涂层铝。具体选择取决于耐腐蚀要求和洁净室等级。
气流均匀性通过精确设计穿孔尺寸、间距和开孔率来实现。面板设计旨在提供均匀的速度分布，通常平均速度的±15%以内，符合ISO 14644-3。
在额定风量下，压降范围为50–150帕。该值对风机选型和系统设计很重要。实际压降应针对具体型号和运行条件进行确认。
面板的额定工作温度范围为-40°C至85°C。对于超出此范围的应用，请咨询制造商以确定适用性。
