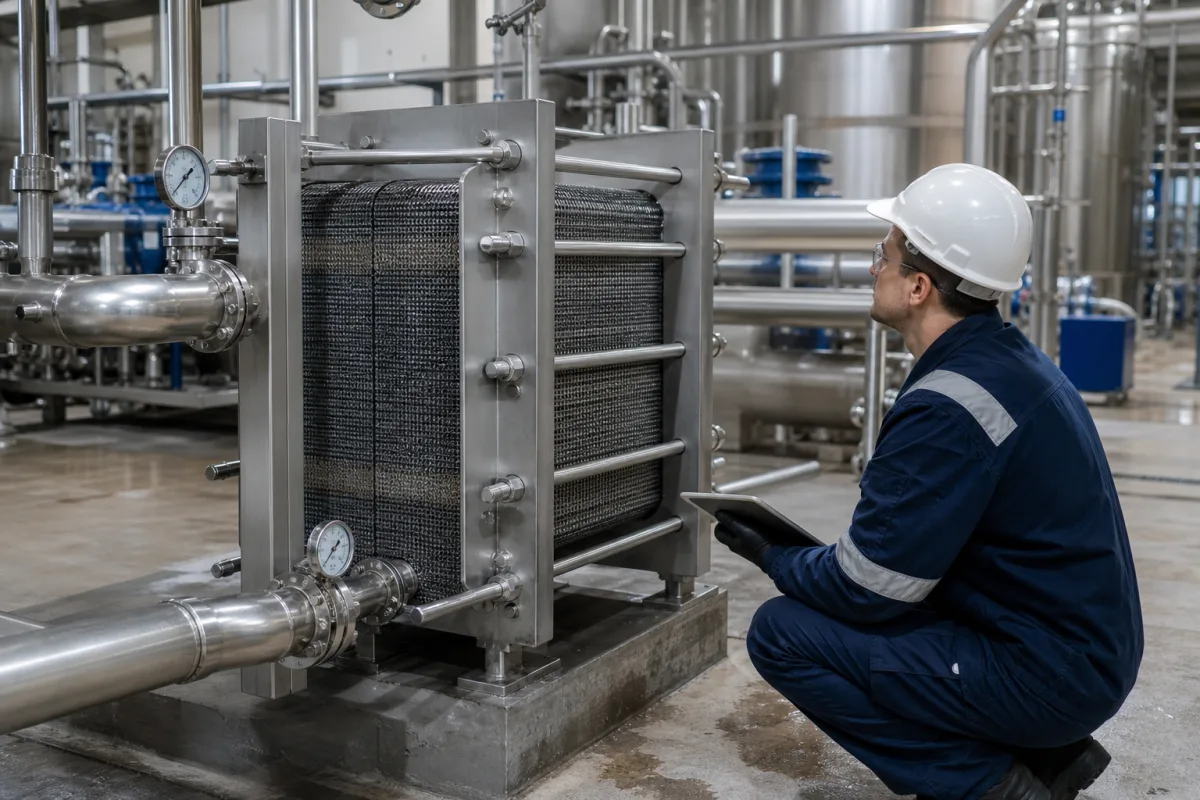

板式换热器通过将两种独立的流体流引导到由一系列薄波纹金属板（用垫片密封）形成的交替通道中运行。板片的大表面积和波纹引起的湍流最大化热传递。热流体的热量通过板材料传导，并被另一侧的冷流体吸收。板片排列在框架中，板片数量决定传热面积。波纹产生高度湍流，增强传热系数并减少污垢。垫片防止流体混合，并将其引导到适当的通道。设计允许轻松拆卸以进行清洁和维护。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 换热面积 | 1–500 m² | Select based on required thermal duty and available space. |
| 设计压力 | 1.0–2.5 MPa | Higher pressure requires thicker plates and stronger frame.GB/T 16409 |
| 设计温度 | -20–200 °C | Gasket material limits maximum temperature. |
| 板片厚度 | 0.5–1.2 mm | Thinner plates improve heat transfer but reduce pressure rating. |
| 板片材质 | 304/316L | 316L for corrosive media; titanium for seawater.ASTM A240 |
| 垫片材质 | NBR/EPDM | NBR for oils, EPDM for chemicals and high temperature. |
| 最大流量 | 10–1000 m³/h | Depends on port size and plate arrangement. |
| 传热系数 | 2000–7000 W/(m²·K) | Higher than shell-and-tube due to turbulent flow. |
| 接口尺寸 | DN25–DN300 mm | Match to piping system.GB/T 9115 |
| 框架材质 | Carbon steel | Coated for corrosion resistance. |
| 外形尺寸（长×宽×高） | 500×300×500–3000×1500×2500 mm | Varies with plate count and frame size. |
| 重量 | 50–5000 kg | Depends on size and material. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高25 bar（标准），采用加强板可达40 bar |
| flow rate: | 每股流体0.5至2500 m³/h |
| temperature: | -40°C 至 200°C（典型），采用特殊垫片可达250°C |
| slurry concentration: | 固体体积浓度最高15%（随颗粒大小变化） |
12 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
板片通常由不锈钢（如AISI 316）或钛制成，可选用304/316L等级。垫片通常为NBR（适用于油类）或EPDM（适用于化学品和高温）。选择取决于流体兼容性和操作温度。
设计压力范围为1.0至2.5兆帕，依据GB/T 16409。设计温度范围为-20至200摄氏度，受垫片材料限制。较高压力需要更厚的板和更强的框架。
所需传热面积（1–500平方米）取决于热负荷、流量和温差。请咨询制造商或供应商，根据您的具体工艺条件计算面积。
可以，板式换热器设计为易于拆卸。板片和垫片可以移除进行清洁或更换，便于维护和检查。
