PLC模块

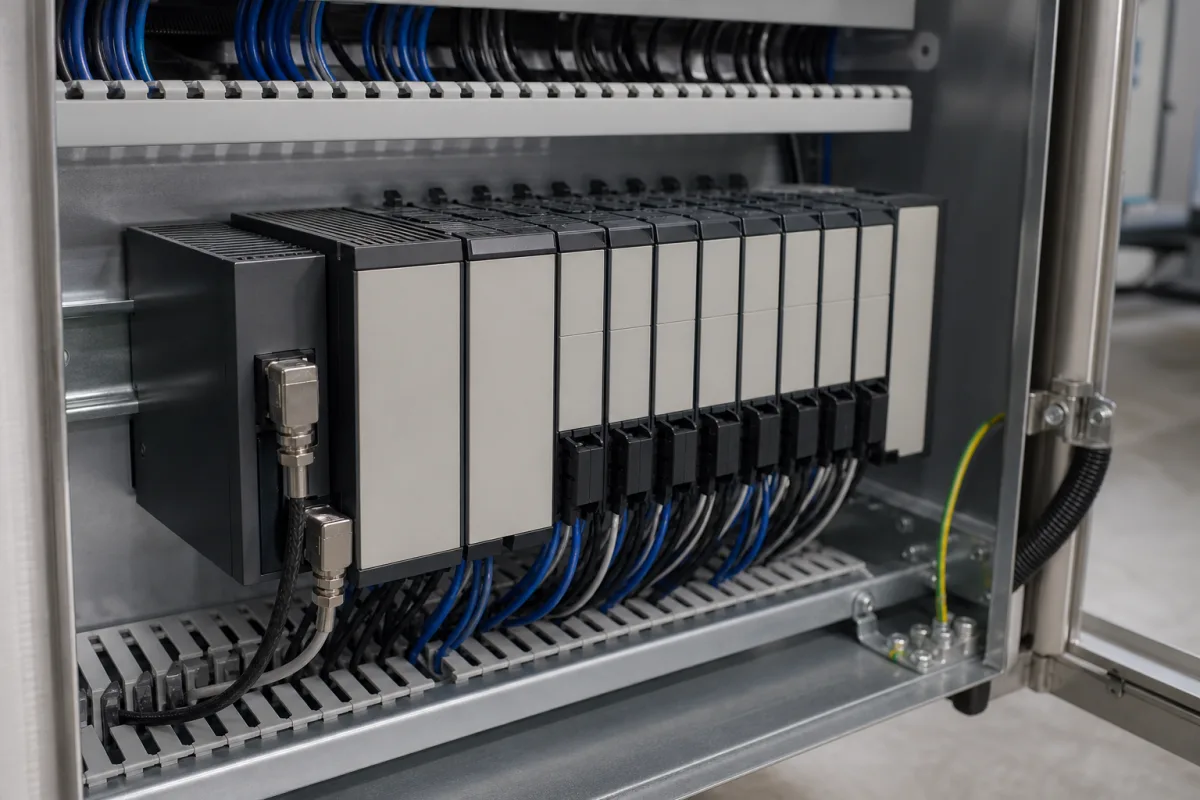

PLC模块是安装在系统控制柜内的关键组件，设计用于作为更大PLC系统的一部分执行离散控制任务。它与传感器、执行器和其他模块接口，处理输入信号，执行编程逻辑，并为机械和过程生成输出命令。其作用对于实现自动化序列、监控系统状态以及确保工业环境中的运行可靠性至关重要。该模块通常由印刷电路板（PCB）和半导体组成，封装在塑料外壳中，带有金属连接器。它支持16至512点的I/O配置，CPU时钟速度在100至400 MHz之间。程序存储器范围为64至512 KB，允许用户程序和数据的存储。数字输入接受24 V DC（±10%），符合IEC 61131-2标准，而数字输出每通道提供0.5至2 A电流，用于驱动执行器。模拟输入分辨率为12至16位，用于精确测量。该模块设计用于工业环境，工作温度和存储温度范围为-40至85°C（符合IEC 60068-2-1/2），相对湿度为5%至95%无冷凝（符合IEC 60068-2-78），防护等级为IP20（柜内）至IP67（现场安装），符合IEC 60529。电源电压为24 V DC（±10%），符合IEC 61131-2，功耗根据I/O数量和负载在5至20 W之间。尺寸通常为120 x 90 x 60毫米（宽x高x深），重量在0.5至1.5千克之间。这些规格是参考范围；实际值必须与制造商确认，以适用于具体型号和应用。

该模块通过其输入电路接收来自现场设备（如传感器、开关）的电信号。PLC内的中央处理单元（CPU）执行存储在存储器中的用户编程逻辑程序。基于该逻辑，模块处理输入数据并激活其输出电路以控制连接的设备（如电机、阀门）。与其他模块或系统的通信通常通过专用的总线或网络接口处理。模块的输入电路将信号调节到可接受的水平，CPU执行逻辑操作，输出电路以适当的电流和电压驱动执行器。模块持续扫描输入、更新输出并通信状态，确保实时控制。它设计用于模块化扩展，允许系统从小型到大型应用进行扩展。工作原理依赖于用户程序的确定性执行，循环时间取决于CPU速度和程序复杂度。正确配置I/O点、存储器和通信参数对于可靠运行至关重要。
