位置传感系统

基于 CNFX 目录中多个工厂资料的聚合洞察，位置传感系统 在 机械和设备制造 行业中通常会围绕 Operating Pressure 到 电源电压 进行能力评估。

技术定义与核心装配

一个典型的 位置传感系统 通常集成 传感器元件 与 信号调理器。CNFX 上列出的制造商通常强调 不锈钢外壳 结构，以支持稳定的生产应用。

一种实时检测和监测液压止动部件位置的系统。

查看完整规格 查看制造来源

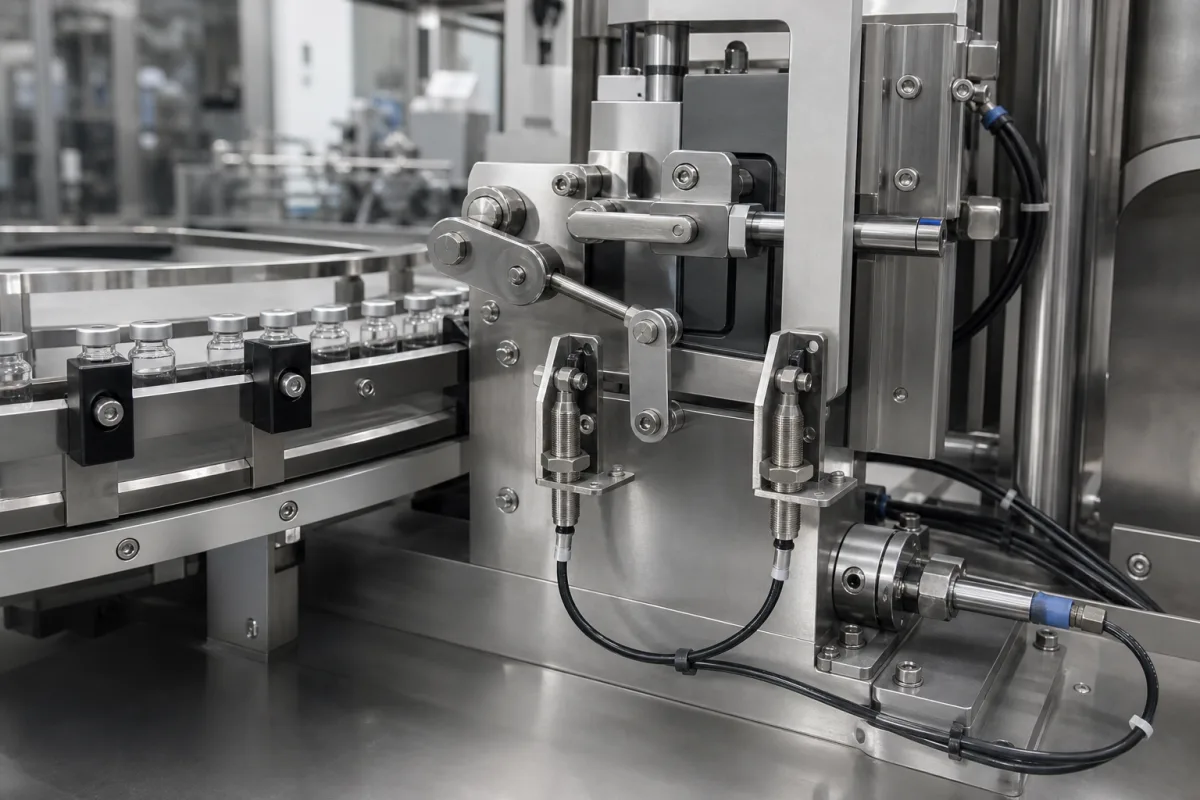

位置传感系统 的工业制造场景图
产品参考图片；具体外观与规格请向制造商确认。

产品规格

技术参数与制造背景： 位置传感系统

产品定义

位置传感系统是液压止动系统中的一个关键部件，负责精确检测、测量并提供止动机构线性或角位置的反馈。它通过监控操作过程中的运动极限和位置，确保精确控制和安全。该系统采用传感器（如线性电位器、LVDT、磁致伸缩传感器或编码器）将物理位置转换为与位移成比例的电信号。该信号由控制器处理，以提供实时反馈用于系统控制和监控。测量范围0–100 mm（可定制），精度±0.05% FS（包括线性和迟滞），重复性±0.01% FS（在恒定条件下）。工作温度：电子部件-40至85°C，传感器头最高125°C。外壳材质为316L不锈钢（ASTM A240），防护等级IP67（IEC 60529），防尘且防浸水。重量0.5–1.2 kg，取决于电缆长度和选项。材料包括不锈钢外壳、传感器元件（电位计式或磁致伸缩式）、电气连接器和保护密封件。请务必与法定制造商或供应商核实具体型号的值和标准，因为这些是目录参考范围。

工作原理

该系统使用传感器（如线性电位器、LVDT、磁致伸缩传感器或编码器）检测液压止动器的物理位置。传感器产生与位置成比例的电信号，然后由控制器处理，以提供实时反馈用于系统控制和监控。输出信号通常为4–20 mA，便于与标准控制系统集成。传感器元件封装在耐腐蚀不锈钢外壳中，并带有保护密封件，确保在工业环境中的可靠运行。

主要材料

不锈钢外壳, 传感器元件（例如：电位计式、磁致伸缩式）, 电气连接器, 防护密封件
技术参数
参数典型区间选型说明与越界后果
电源电压24 ±10% V DC具备反极性保护
输出信号4–20 mA两线制回路供电
测量范围0–100 mmCustom ranges available
精度±0.05 % FS含线性度与滞回误差
重复性±0.01 % FSUnder constant conditions
工作温度-40–85 °CElectronics; sensor head up to 125°C
防护等级IP67Dust-tight and protected against immersionIEC 60529
外壳材料316L耐腐蚀不锈钢ASTM A240
重量0.5–1.2 kgDepends on cable length and options

区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

组件 / BOM
  • 传感器元件
    将机械位置转换为电信号
    材料： 特种合金或复合材料
  • 信号调理器
    将原始传感器信号处理为标准输出信号
    材料： 电子元器件置于防护外壳内
  • 安装支架
    将传感器固定于液压止动器组件
    材料： 不锈钢或铝
  • 防护外壳
    保护内部组件免受环境因素影响
    材料： IP防护等级不锈钢或聚合物

应用与选型

应用匹配与尺寸矩阵

运行限制
pressure:0 至 300 巴
flow rate:最高 100 升/分钟
temperature:-40°C 至 +85°C
slurry concentration:固体含量最高达 10%（重量比）
兼容性
液压油（ISO VG 32-68）水-乙二醇流体磷酸酯流体
不适用：高浓度磨蚀性浆料（固体含量 >10%）
选型所需数据
  • 液压缸行程长度
  • 所需位置精度（±毫米）
  • 最大系统压力（巴）
补充技术说明

工程推理

运行范围
范围
0.1-100 毫米位移，在 1000 Hz 采样率下具有 ±0.01 毫米分辨率。
失效边界
在 0.001 毫米分辨率下信噪比降至 10 dB 以下，或采样频率降至 100 Hz 以下。
霍尔效应传感器在磁通密度超过 1.2 T 时饱和，导致在 120 mT 工作范围之外产生非线性输出。
制造语境
位置传感系统 在 机械和设备制造 中会按材料、工艺窗口和检验要求共同评估。

风险、维护与标准

可靠性与工程风险分析

失效模式与根因
传感器漂移/校准失效
原因：环境污染物（灰尘、油污、湿气侵入）、热循环导致材料膨胀/收缩，或电子元件老化影响信号精度。
机械磨损/损坏
原因：物理冲击或错位导致传感元件弯曲、重复接触/摩擦造成的磨损，或振动引起的安装部件疲劳。
维护信号
  • 运行期间位置读数不一致或不稳定
  • 可见的物理损坏（裂纹、凹痕、连接松动）或机械部件发出可闻的咔嗒声/研磨声
工程建议
  • 实施定期校准检查与环境密封，以防止污染并保持信号完整性
  • 确保正确的机械对中并使用减振安装座，以减少传感部件上的应力

合规与制造标准

参考标准
ISO 13849-1:2015 机械安全 - 控制系统的安全相关部件IEC 60947-5-2:2007 低压开关设备和控制设备 - 接近开关EN 60529:1991 外壳防护等级（IP代码）
制造精度
  • 线性精度：满量程的±0.01%
  • 重复性：±0.005毫米
质量检验
  • 环境测试（IP等级验证）
  • 电气安全测试（绝缘电阻、介电强度）
失效分析

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

相邻 480 VAC 电机驱动器产生的电磁干扰在传感器线路上引入 50 mV 噪声 → 液压缸以 2 米/秒速度伸出时，位置反馈振荡超过 ±0.05 毫米 → 采用带铁氧体扼流圈的屏蔽双绞线电缆，并使用 24 VDC 隔离电源进行差分信号调理
液压流体被 ISO 4406 等级 18/16/13 颗粒污染，积聚在磁致伸缩波导上 → 在 50 毫米位置变化期间，阶跃响应时间从 2 毫秒恶化至 15 毫秒 → 采用 316L 不锈钢密封式传感器外壳，具有 IP69K 防护等级和 10 微米入口过滤

采购评估维度

不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
索取最新图纸、版本记录和规格书。
制造能力
核对设备、工艺边界和可追溯的生产证据。
可检验性
确认检验方法、计量设备和可追溯的检验报告。
供应商透明度
核验法人主体、地址、认证范围和直接联系人。

这些项目是采购核对事项，不代表真实客户评分、具体国家买家反馈或实时询盘。

生产 位置传感系统 的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

添加你的工厂

结合厂家产品范围与来源资料比较需求，联系时说明规格、数量和交期。

采购询盘

请求制造能力信息关于 位置传感系统

说明目标数量、应用场景、交期和关键技术要求，用于准备 RFQ 或供应商评估。

这条消息去哪
直达 CNFX 编辑台；若该产品已关联到已认领档案的工厂，也会同时通知它。不会群发给一堆供应商。
你的信息不外流
我们不出售、不出租询盘数据，也不会把你加进营销邮件列表。只用于回复这一条询盘。
不抽佣、不做中间商
CNFX 是目录方。我们不从任何订单里抽成，也不会代供应商谈判。
询盘需要哪些信息
请说明产品规格、数量、目的地和目标交期，便于明确采购需求。

你的商务信息仅用于处理本次请求。

谢谢，信息已发送。
提交失败，请稍后重试；如果反复失败，请直接发邮件到 [email protected]。

常见问题

该系统使用哪些类型的传感器？

该系统可使用线性电位器、LVDT、磁致伸缩传感器或编码器来检测液压止动器的位置。具体传感器类型取决于应用要求，应与制造商确认。

该系统的工作压力范围是多少？

工作压力范围为1.0–1.6 MPa。请核实您具体型号的准确范围。

防护等级是多少？

该系统具有IP67防护等级（IEC 60529），意味着防尘且防浸水（在水下1米持续30分钟）。这确保了在恶劣工业环境中的适用性。

测量范围可以定制吗？

可以，可提供定制范围。标准范围为0–100 mm，但可根据要求提供其他范围。请联系制造商或供应商讨论您的具体需求。
