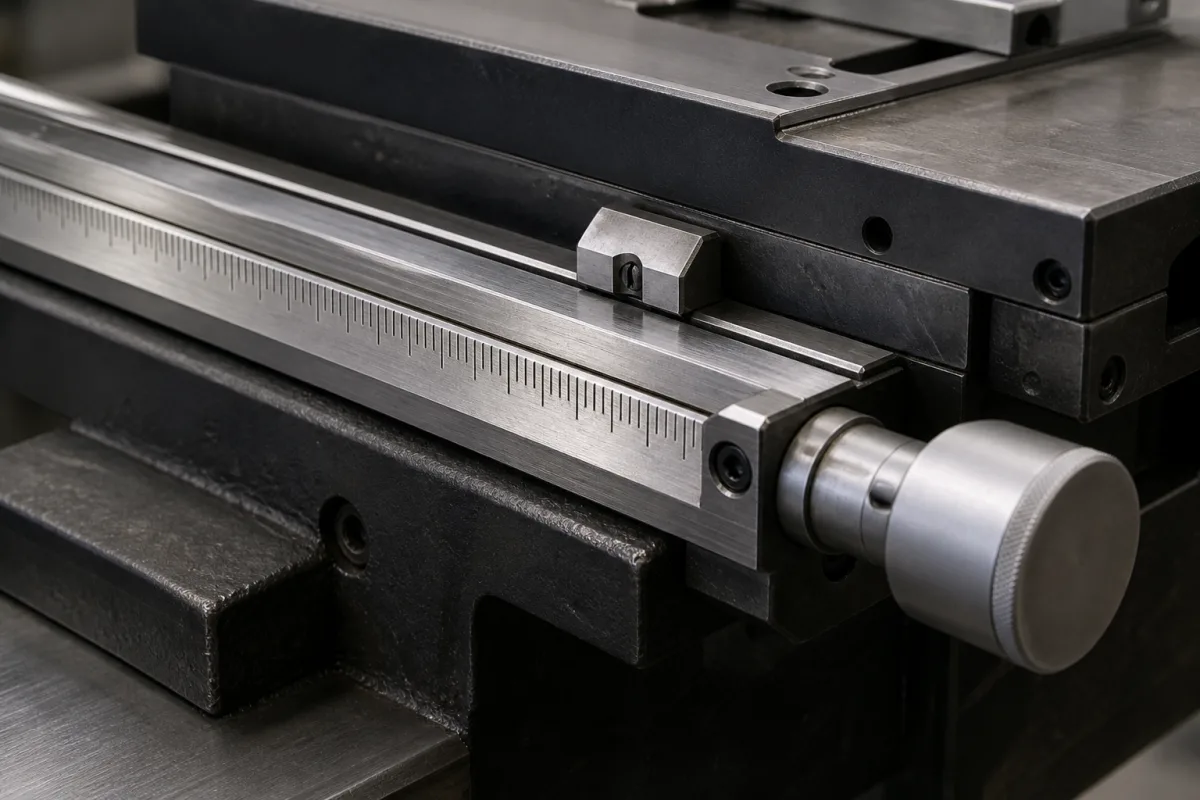

定位标尺

定位标尺是滑动托架系统中的关键组件，能够实现线性运动的精确测量与控制。它通常由带有高分辨率标记的刻度尺和读取头组成，读取头与刻度尺配合检测位置。在滑动托架组件中，它实时反馈托架位置，从而实现精确定位、重复定位和工业应用中的自动化控制。标尺可采用多种材料，包括不锈钢、铝合金、玻璃（用于光学标尺）和陶瓷，以适应不同的环境和性能要求。主要参数包括：测量范围100–3000 mm，分辨率0.001–0.01 mm，精度等级（依据ISO 230-2）±0.01–±0.05 mm/m，重复性±0.005–±0.02 mm，最大滑动速度1–5 m/s，工作温度-10–60 °C，防护等级IP54–IP67，供电电压5–24 V DC，输出信号类型TTL/HTL/SSI，标尺材料选项，以及重量0.5–5 kg/m。这些数值为参考范围，必须根据具体型号和应用与法定制造商或供应商确认。定位标尺设计用于集成到滑动托架系统中，为闭环控制提供必要的反馈。它不是独立产品，而是需要正确安装、对齐和校准的组件。标尺的性能受安装表面平整度、热膨胀和污染等因素影响。定期检查和清洁对于保持精度至关重要。超出指定温度或速度限制运行可能会降低性能。标尺不是安全装置，仅用于定位反馈。在采购或使用前，务必与法定制造商或供应商核实型号特定值和标准。

定位标尺通过光学、磁性或感应传感技术，沿刻度尺检测精确位置。当滑动托架移动时，读取头扫描刻度标记，并将检测到的位置转换为电信号，由控制器处理以确定托架的确切位置，从而实现闭环定位控制。读取头可能利用光干涉（光学）、磁场变化（磁性）或涡流（感应）来生成信号。这些信号随后传输至控制器，控制器对其进行解释以提供实时位置反馈。分辨率和精度取决于刻度尺的刻度间距和传感技术。标尺必须正确对齐和维护，以确保可靠运行。温度、湿度和污染等环境因素可能影响性能，因此选择合适的防护等级和材料很重要。输出信号类型（TTL、HTL或SSI）必须与控制器的输入要求匹配。
