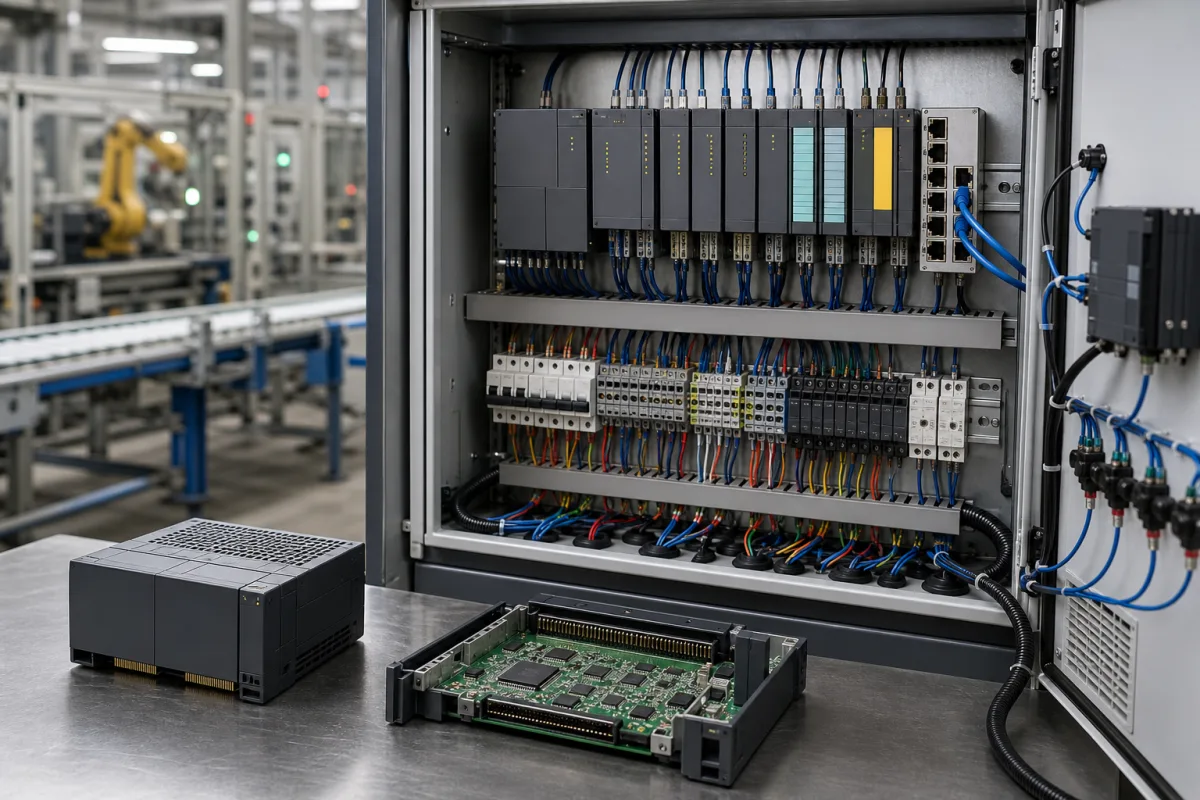

可编程逻辑控制器接收现场信号，执行用户程序，并通过输出及通信协调设备。IEC61131-2:2017公开范围包括控制机器、自动制造和工业过程的PLC／PAC及相关外围设备，覆盖设备功能与电磁兼容要求；设备安全要求另指向IEC61010-2-201。具体配置与安全功能证明落实到所选产品及系统。[1]
现场输入经接口、调理及配置更新为程序可用数据；程序任务计算逻辑、时序或控制量，再通过输出更新和通信作用于设备。扫描顺序以控制器执行规则为准：西门子S7-1200 V20默认先把输出过程映像写到硬件，再读输入、执行程序，期间还可发生通信和中断。这一例说明过程映像、任务和硬件更新各有时序，麦格米特项目采用对应主模块的执行规则。[2]
下表按控制器功能组织，功能可集成于主模块，也可由所选扩展承担。MC5000样本分列CPU、电源、I/O和专用模块；2024英文样本及2019专用手册均将MC5000-0064ETN定义为64点晶体管输出扩展模块，控制程序由兼容主模块执行。[3][4]
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 中央处理器与任务运行单元 | 执行逻辑、任务调度、诊断与通信协调。MC5000E／MC5200E为主模块例；2025手册分别列两者PLCOPEN运动控制支持，选型按各自主模块功能展开。[5] | 由处理器及其他半导体、PCB、连接件与外壳组成；具体硬件资料用于确定芯片型号、板材、涂覆及相应可靠性条件。 |
| 直流供电与所选电源模块 | 向主模块和扩展提供所需电源。MC5000E／MC5200E主模块接受24VDC；交流转直流由所选电源承担，MP50AC220是样本中的交流电源模块例。[3][5] | 电源转换、滤波及保护电路、连接件与壳体随所选电源配置；交流输入额定属于对应电源，CPU电源端采用主模块规定的直流额定。 |
| 数字量与模拟量I/O | 连接传感器与执行器，按模块完成数字开关或模拟信号转换。0064ETN有64点输出；4AD／8AD为模拟输入，2DA／4DA为模拟输出，点数、负载和隔离边界分别。[4][6][7] | 由PCB、信号调理、转换器、输出器件及端子组成；4AD／8AD与2DA／4DA手册列模拟／数字侧光耦隔离，模拟通道之间不隔离，跨电位信号的隔离设计单独处理。[6][7] |
| 程序、数据与保持存储 | 分别保存程序、运行数据和需保持的信息，可集成于主模块。梯形图步数、C程序字节和数据容量分别管理，掉电保持取决于所选区域与保持机制。[3][5] | 具体存储器件与介质随硬件配置；主模块手册列SD卡支持，适配卡规格及运行数据保存方式按对应硬件和工程设置选定。[5] |
| 通信端口与协议功能 | 交换HMI、远程I/O和驱动数据。MC5000资料区分Ethernet、RS485及相应总线／型号功能；连接配置包括物理端口、电气接口、主从角色和协议实现，Ethernet socket表示连接资源口径。[3][5] | 由对应端口版本的通信收发电路、接口与连接器组成；网络适配同时涉及协议、设备描述和控制周期。 |
以下数据均带型号与文件版本。执行速度有版本差异：2025主模块手册、2024样本表及系列特性分别给出不同数值，项目比较应同时列硬件、固件和测试程序条件。[3][5][8]
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 主模块输入电压 | MC5000E／MC5200E：24VDC，−15%／+20% | 2025 V2.0手册第1页的主模块供电值。220VAC输入属于相应交流电源模块；传感器、执行器和外部负载另列电源支路。[5] |
| 功耗与电源预算 | CPU内部、扩展总线及外部负载分别计 | 2025手册第2页分列主模块内部功耗7W与扩展总线电源28W／24V1.2A；第1页0.3A栏的扩展文字不完整，预算采用明确的分项额定及配置清单。模拟输入／输出手册另列内部24V耗流20mA／120mA，现场负载另计。[5][6][7] |
| 数字输入数量与输入类型 | 按主模块及输入扩展逐项累计 | 2024样本中MC5200E与MC5000E8等有16路输入，不同脉冲主模块另有4路／8路配置。输入清单分别列本体与扩展点数，并匹配源／漏逻辑、电压阈值、滤波及高速计数功能。[3] |
| 数字输出数量与负载 | 0064ETN：64点，0.3A／点、6A／COM组 | 2019专用手册第2页规定两组公共端，每组四个接线点、每接线点1.5A。逐点、逐组与端子限制同时适用；实际同时负载按COM组和接线分配计算，并计入负载电源、感性负载保护及转接线。[4] |
| 模拟输入通道与量程 | 4AD／8AD：4／8通道，16bit | 2018手册列电压及0～20／4～20mA量程、8ms／8通道转换，未启用通道不转换。16bit为分辨率；±3%描述超量程测量范围，转换精度为25°C时±0.2%、0～55°C时±0.4%。模拟通道之间不隔离。[6] |
| 模拟输出通道与负载 | 2DA／4DA：2／4通道，16bit | 2018手册列电压与电流输出，电压负载最小1kΩ、电流负载最大500Ω，分别适用于对应输出模式。模拟通道之间不隔离；STOP可配置保持或归零，系统停止状态按工程设置验证。[7] |
| 程序与数据容量 | 主模块梯形图320K step；C程序与数据按字节分别计 | 2025主模块手册以step列梯形图容量；2024系列样本分别列C程序2MByte和数据2MByte。步数与字节各用对应口径，资源占用以目标软件编译结果及各区域容量为依据。[3][5] |
| 扫描、总线与现场响应 | 2025主模块手册：4ms／100K step | 2024样本表为2ms／100K step，同页特性及当前系列页又写不超过2.2ms，2025手册、2024表格与系列特性的执行速度表述不同，差异原因仍待供方说明。EtherCAT250μs属于总线周期口径；端到端响应还包括模拟转换、输入滤波、任务、通信与负载动作时间。[2][3][5][6][8] |
| 工作环境温度 | MC5000E／MC5200E，2025手册：0～55°C | 2025手册提示长期高于45°C时选择通风良好的安装位置。温度适用于模块安装环境，柜内安装点温升、邻近发热件及各扩展额定共同决定布置；运行条件保持在相应额定范围内。[5] |
| 湿度与凝露条件 | 按所选模块的运行／储存湿度与凝露条件选型 | 主模块快速手册的公开资料尚缺可用于选型保证的相对湿度范围。环境资料应覆盖运行与储存湿度、凝露限制及柜内环境控制，以保护电路、端子和隔离性能。[5] |
| 防护与安装环境 | 模块、端子与成套控制柜分别列防护和安装条件 | 2025手册要求安装场所无腐蚀／易燃易爆气液，并列污染等级等条件。模块防护、柜体防护和危险区域适用性各用对应产品文件与证明。[5] |
| 重量与导轨承载 | 按主模块、扩展、电源和端子清单汇总 | 完整配置重量需按各料号汇总，计算范围包括主模块、扩展、电源、端子、转接及布线，并用于导轨／背板固定与线缆承载设计。 |
| 外形与布置空间 | 主模块手册H×L×W：100×100×63mm | 该值为2025 MC5000E／MC5200E主模块外形，沿用手册H×L×W顺序。0064ETN专用手册另列102×34.2×103.5mm；柜图还计入扩展宽度、端子／转接线与布线弯曲空间。[4][5] |
0064ETN的64点分为COM0与COM1两组，每组32点。每点0.3A、每组6A和每个COM接线点1.5A同时约束负载分配；同时接通组合与启动电流决定实际可接负载。[4]
电气设计按每路负载的电压、稳态／启动电流、同时动作及感性等特性，选择输出型式、分组、供电、保护与转接端子。晶体管、继电器和高速脉冲各有相应电气与功能条件；保护器件及接线采用所选模块和负载的具体设计。[3][4]
4AD／8AD手册分别列分辨率、转换精度、转换速度和平均处理。系统测量还受传感器误差、量程与地电位影响；模拟通道之间不隔离，跨电位采集需采用适合的隔离方案。[6]
平均次数可设1～1000，默认8；增加平均有助于平滑波动，也会降低变化响应。短脉冲、快速压力变化和运动控制的响应分析，沿传感器、滤波／转换、任务、网络和执行器逐段计时，系列资料给出的250μs为总线指标，实际配置的总线周期采用相应型号与工程条件。[2][3][6]
试验把信号型式、量程、单位、允许误差和变化速度，与任务周期、中断、通信负载、输出及执行器延时写在同一条件中。使用实际程序与同时通信工况记录最不利响应，形成对应工艺的验收结果。[2][5][6]
2DA／4DA可配置STOP后保持输出或归零，取值由工艺和系统设计决定。普通CPU诊断与报警用于故障信息，整机安全功能另按所需SIL／PL等级及对应证明验证；IEC61131-2:2017公开范围把设备安全要求指向IEC61010-2-201。[1][7]
IEC61131-3:2025公开摘要列ST、LD、FBD与组织程序的SFC元素。具体CPU和软件的支持范围、厂家C扩展、库、运动指令及设备配置按目标平台确定；工程交付包括软件版本、可编辑工程、库／授权、硬件固件对应表与恢复文件。[9][3]
集中提供一份配置与验收资料单：主机工艺及动作顺序；逐路I/O及输出同时负载；模拟量误差和响应要求；网络拓扑、主从角色与协议；柜内温湿度、凝露、防护、重量和空间；停止、断电、断线与重启的预期状态。供方集中回复确切CPU／模块料号、芯片与板级资料、电源预算、SD卡与保持区域、端子线缆、软件及验收方案，并澄清速度文件版本、现行规格、接线图与认证范围。I/O、程序或通信异常时保留诊断记录，由合格人员按设备程序隔离检查；不能以延长看门狗、强制输出或反复复位掩盖故障。[4][5][7]
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
核对日期：2026-10-14。型号资料分别采用输出模块2019、模拟模块2018、样本202405及主模块2025版本，订单以相应现行规格与接线图为准。速度差异、文件版本和证明资料集中列入交付资料单；相关应用入口用于继续阅读，具体系统与PLC的配套关系以项目验证为依据。
比较厂家官网列出的产品系列，在本页查看资料、准备采购需求。
广东深圳（官网主体；型号产地另核）
官网列MC5000控制器、CPU、数字／模拟扩展及对应手册，关于页介绍研发与制造基地。0064ETN为64点输出扩展，主模块、I/O、电源与软件按具体料号配置；运动轴数、总线周期和速度采用对应型号条件。2024样本与2025主模块手册的速度差异在项目资料单中澄清；官网基地、实验室和荣誉介绍属于企业自述，本型号认证采用相应证书范围。
采购需求由 CNFX 接收处理。厂家认领标识与产品资料来源分别展示；具体型号、供货及交期以双方确认为准。
它是64点晶体管输出扩展模块，与兼容主模块组成系统；控制程序由主模块执行。2024系列样本和2019专用手册均按输出扩展定义该料号。[3][4]
实际同时带载受每点0.3A、每COM组6A和每COM接线点1.5A共同限制，应分别计算两组各自负载与接线分配。64×0.3A只是逐点额定的算术和。[4]
16bit描述分辨率，转换精度另有温度条件；系统还受传感器、量程与平均处理影响。4AD／8AD模拟通道之间不隔离，隔离方案按信号电位条件设计。[6]
2DA／4DA允许配置保持或归零。实际工程应测试停止、通信中断、断电和重启状态，CPU的STOP指示与执行器达到安全状态分别验证。[7]
