该接头通常具有精密加工的接口，包括定位销、夹紧机构和标准化的连接点。更换夹具时，操作员释放夹紧机构，移除带有接头板的当前夹具，并安装新的预对准夹具组件。通过精密磨削表面和正向锁定特性，该接头确保重复定位精度。球锁机构提供快速且牢固的夹紧，3至8毫米的释放行程允许快速脱离。该接头设计用于在指定范围内保持对齐和夹紧力，确保多次换型时性能一致。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 接口尺寸 | 50–200 mm | Common sizes for workpiece fixtures |
| 夹紧力 | 5–40 kN | Determines holding capacity |
| 重复定位精度 | ±0.005 mm | 对精密加工至关重要 |
| 最高工作温度 | 80 °C | Above this, seals may degrade |
| 最低工作温度 | -10 °C | Below this, materials become brittle |
| 防护等级 | IP54–IP65 | Protects against dust and water jetsIEC 60529 |
| 主体材料 | 42CrMo4 | High-strength alloy steelDIN EN 10083 |
| 重量 | 2.5–15 kg | Depends on size and configuration |
| 释放行程 | 3–8 mm | Distance required for tool change |
| 锁紧机构 | Ball lock | Provides quick and secure clamping |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0 至 300 psi |
| other spec: | 最大扭矩: 500 Nm, 连接类型: ISO 16084 标准, 循环寿命: 50,000 次循环 |
| temperature: | -20°C 至 150°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。

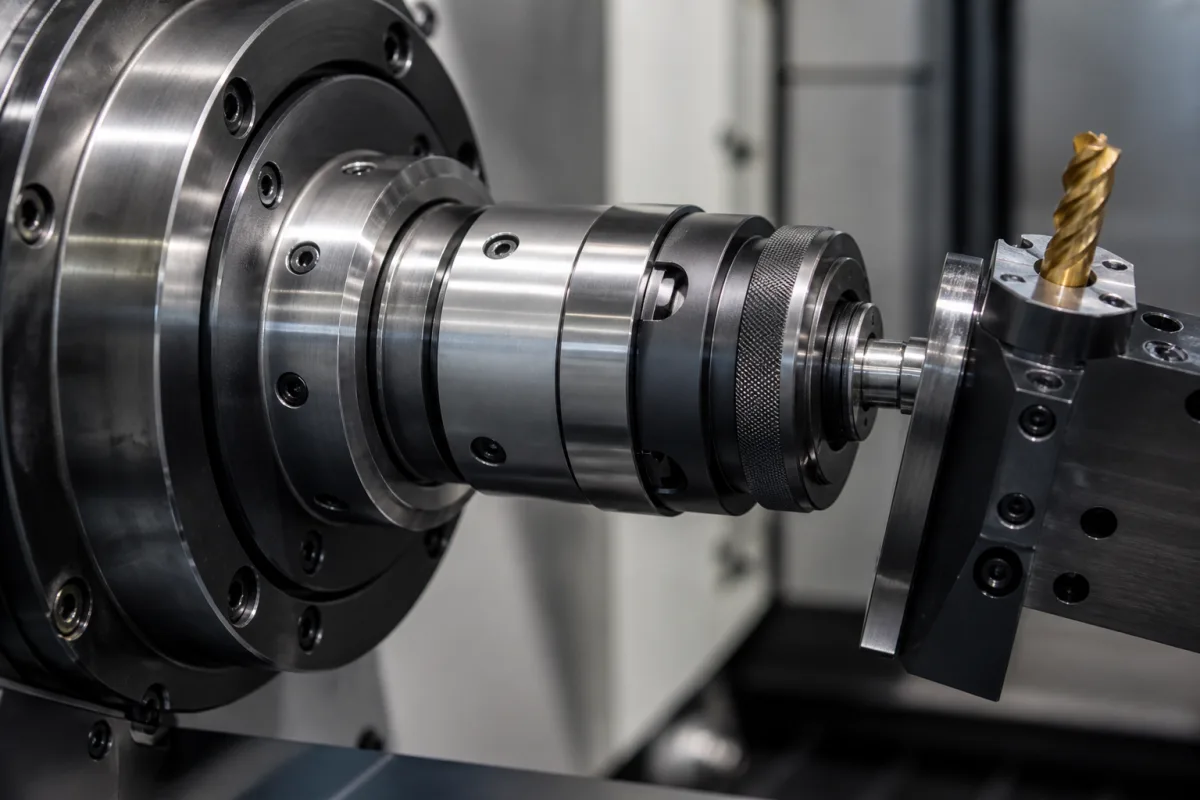

快换接头是一种中间安装接口，允许在无需大量重新校准的情况下快速切换不同的工件夹具或工装设置。它减少了换型时间并提高了机床利用率。
常见接口尺寸范围为50至200毫米，夹紧力范围为5至40千牛。这些是参考值；实际型号必须与制造商核实。
重复定位精度为±0.005毫米，这对于精密加工至关重要。这确保了多次换型时定位精度的一致性。
工作压力，防护等级参考IEC 60529，主体材料参考DIN EN 10083。但是，必须与制造商确认具体型号的合规性。
