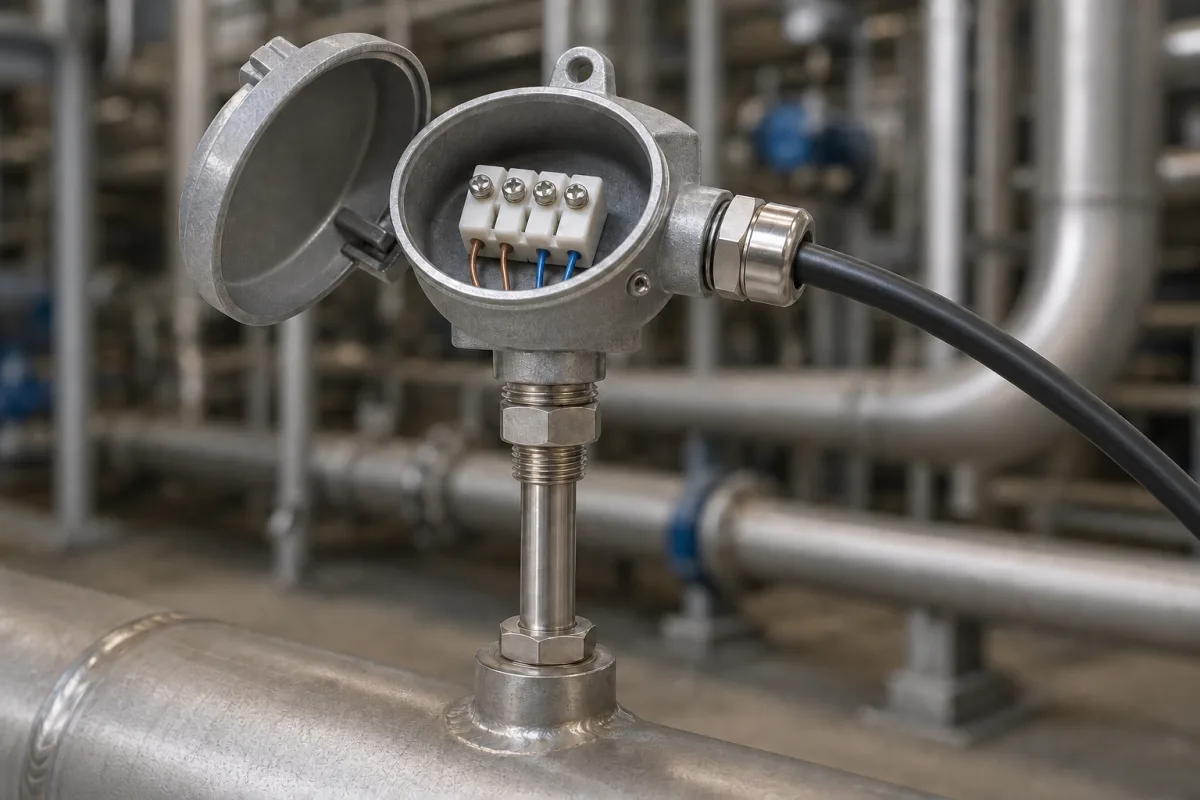

连接头容纳传感器端子，并提供连接传感器引线至外部仪表电缆的接点。它通过密封外壳、垫圈或导管入口提供环境保护，同时保持电气连续性。某些型号包括端子排、连接板或信号调理电子元件，以促进正确的传感器接线和信号传输。连接头安装在热电偶套管杆的顶部，允许在不干扰工艺的情况下进行安装、校准和维护。密封和侵入防护等级（IP65–IP68）确保防尘和防水，具体取决于型号。工作温度范围-40至120°C定义了连续运行的环境极限。连接螺纹和电缆入口尺寸（M20x1.5）标准化，以兼容常见的热电偶套管和电缆接头系统。端子排配置（2–4极）适应不同的传感器接线方案。连接头的材料和表面处理（如316L不锈钢，Ra≤0.8 μm）根据耐腐蚀性和卫生要求选择。使用前必须验证实际型号的参数和符合标准。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 连接螺纹 | M20x1.5 | Standard for thermowell headsDIN 43729 |
| 电缆入口 | M20x1.5 | For sensor lead connectionDIN 43729 |
| 防护等级 | IP65–IP68 | Dust-tight and water-jet protectedIEC 60529 |
| 工作温度 | -40–120 °C | Continuous operation |
| 材料 | 316L | Corrosion-resistant stainless steelASTM A276 |
| 重量 | 0.3–0.5 kg | Depends on size and material |
| 头部直径 | 50–80 mm | Fits standard thermowell |
| 头部高度 | 60–100 mm | Accommodates terminal blocks |
| 接线端子 | 2–4 极 | For sensor wiring |
| 电缆接头螺纹 | M20x1.5 | Standard for cable entryDIN 46320 |
| 表面处理 | Ra≤0.8 μm | Smooth for hygieneISO 1302 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高100巴 |
| other spec: | 流速：最高10米/秒，浆料浓度：<30% 固体重量比 |
| temperature: | -40°C 至 400°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
传感器连接头为热电偶套管组件中的温度传感器（RTD或热电偶）提供密封、保护性的外壳。它作为传感器元件与外部接线之间的接口，确保电气连接安全，同时防止水分、灰尘和机械损伤。它还允许进行安装、校准和维护操作。
根据参考数据，连接螺纹和电缆入口均为M20x1.5，符合DIN 43729。电缆接头螺纹也为M20x1.5，符合DIN 46320。这些是常见热电偶套管和电缆接头系统的标准尺寸，但务必确认具体型号的尺寸。
防护等级范围为IP65至IP68，符合IEC 60529，具体取决于型号。这表示防尘和防水喷射或浸没的能力。侵入防护也列为IP66–IP68。请确认具体型号的准确等级，以确保满足您的环境要求。
可用材料包括不锈钢（如316L，符合ASTM A276）、铝和塑料（如聚碳酸酯）。材料选择影响耐腐蚀性、重量和适用性。请与制造商确认材料等级和表面处理（如Ra≤0.8 μm）是否适合您的应用。
