传感器单元

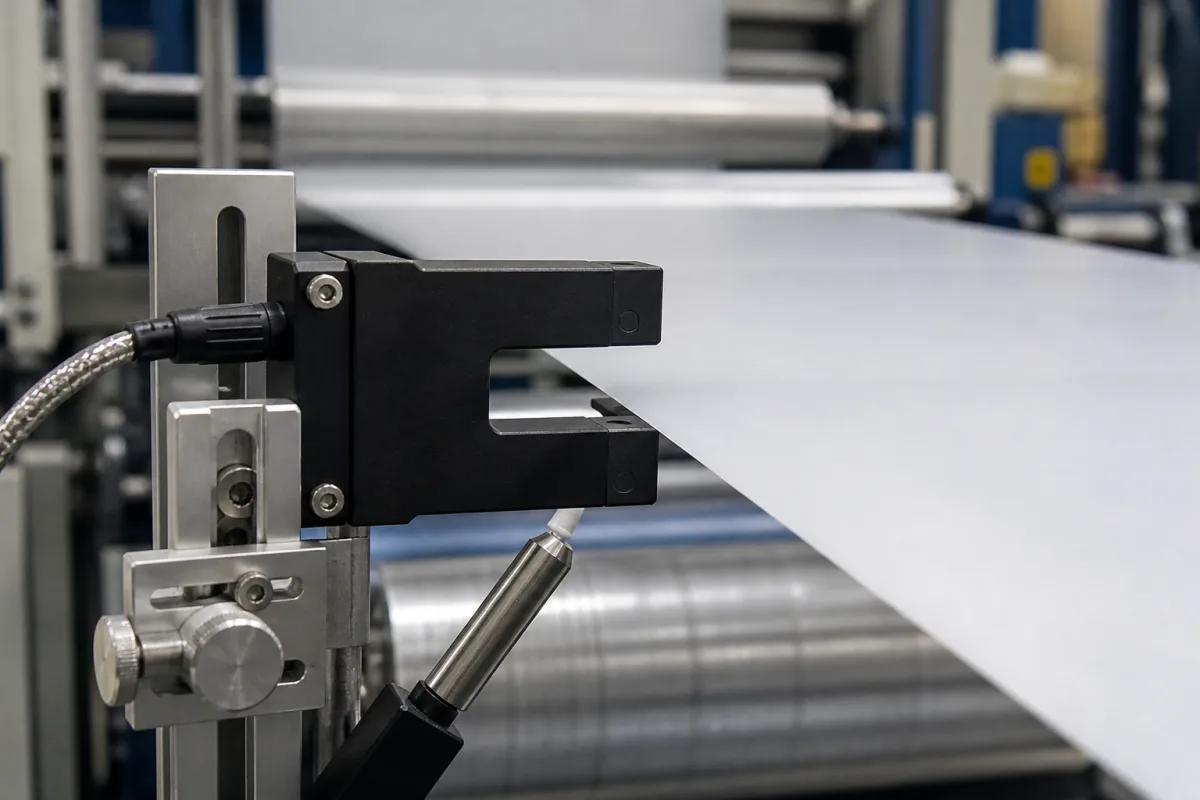

传感器单元是卷材导向系统中的关键组件，用于在制造过程中检测连续材料（卷材）的位置、边缘或中心线。它向控制系统提供实时反馈，以保持精确对齐，防止材料漂移、起皱或错位，从而避免生产缺陷或停机。该单元通常安装在靠近移动卷材的框架或支架上，采用光学、超声波或电容式传感技术来检测边缘或中心线。它发射信号（光、声波或电磁场），并测量反射或透射信号，以确定材料相对于参考点的位置。该位置数据被连续传输到导向系统的控制器，进行实时校正。传感器单元专为工业环境设计，采用阳极氧化铝外壳、光学透镜、电子电路板和不锈钢安装支架。关键参数包括：检测范围10–100毫米，响应时间0.5–2毫秒，分辨率0.01–0.1毫米，线性误差±0.5%，输出信号0–10 V DC，电源电压24 V DC ±10%，电流消耗50–100毫安，工作温度-10至60°C，存储温度-20至70°C，防护等级IP54–IP65（依据IEC 60529），重量0.5–1.5千克（取决于型号和选件）。这些数值为参考范围，必须针对具体型号和应用进行确认。传感器单元是组件，而非独立系统；需要与兼容的控制器和执行器集成。采购时，请与制造商或供应商确认传感技术、检测范围、输出信号类型和环境额定值。日常维护包括清洁光学透镜和检查电缆连接。故障迹象包括输出信号不稳定、无信号或物理损坏。始终参考制造商的文档以获取安装、校准和安全指南。

传感器单元通过向移动卷材发射信号（光、超声波或电磁场），并测量反射或透射信号来工作。传感器通过分析信号的强度、相位或飞行时间，检测边缘或中心线。所得位置数据被转换为与材料位置成比例的模拟电压输出（0–10 V DC）。该输出被发送到导向系统的控制器，控制器将其与设定值进行比较，并调整执行器以纠正任何偏差。传感器的响应时间和分辨率决定了其跟踪边缘变化的速度和准确性。
