信号调理器

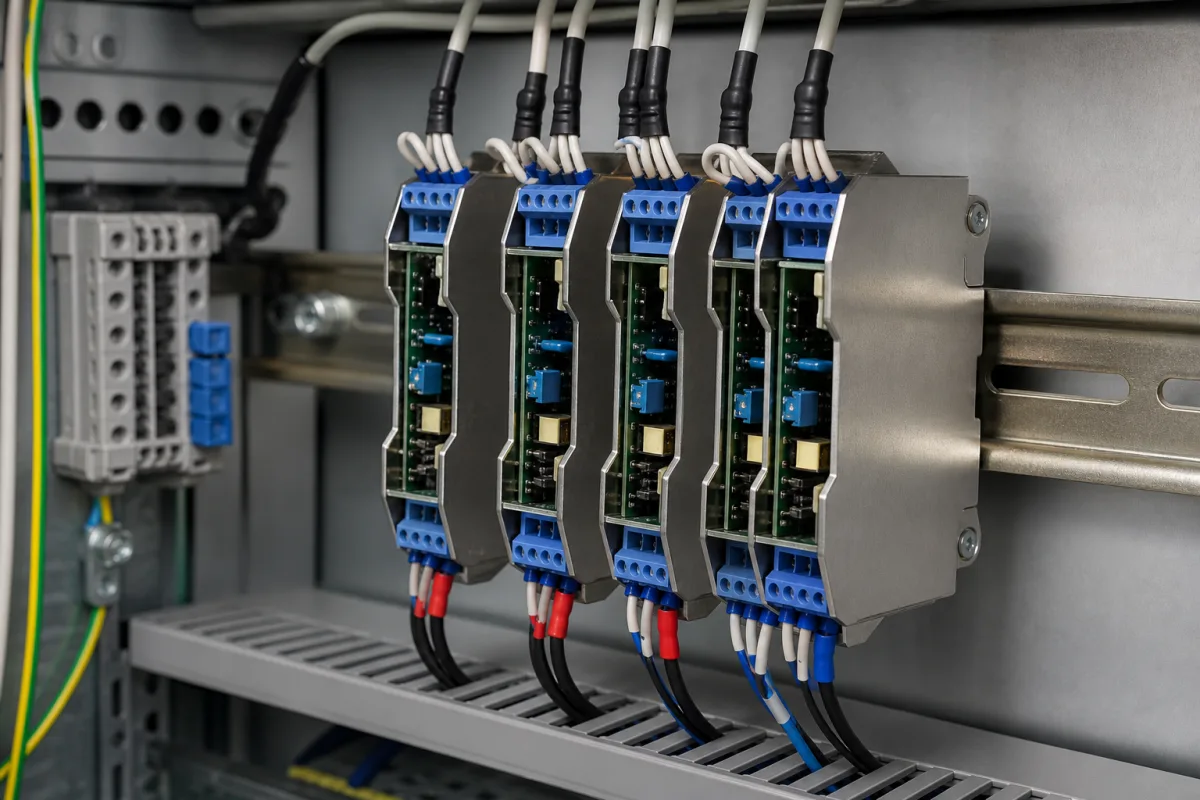

信号调理器是过程控制面板中的关键组件，接收来自传感器（如热电偶、RTD、压力变送器）的原始信号，并将其转换、放大、滤波、隔离或线性化为标准电平（通常为4-20mA或0-10V），以便PLC、DCS或其他控制设备准确解读。它们确保信号完整性、降低噪声、提供电气隔离，并实现现场仪表与控制系统之间的可靠通信。信号调理器用于机械和设备制造业，将传感器与控制系统接口，确保准确的数据采集和过程控制。它们通常安装在DIN导轨上，标准宽度有22.5mm或35mm，但具体型号的尺寸必须核实。设备由印刷电路板（PCB）、电子元件（IC、电阻、电容）、塑料或聚碳酸酯外壳、铜连接器以及隔离变压器或光耦组成。这些组件协同工作，对各种传感器的信号进行调理，使其与工业控制系统兼容。选择信号调理器时，需考虑输入信号类型、输出信号要求、隔离需求以及环境条件。型号特定的规格，如精度、响应时间及符合的标准，应与法定制造商或供应商确认。信号调理器对于维持工业环境中的信号完整性至关重要，因为电气噪声和接地回路可能导致测量误差。通过提供隔离和滤波，它们有助于确保可靠和准确的过程控制。

信号调理器通过接收来自传感器的低电平、非标准或噪声输入信号，然后通过放大电路、滤波组件、隔离屏障和转换模块进行处理。它们通常包括输入调理（放大/滤波）、信号转换（转换为标准工业信号）、电气隔离（防止接地回路和噪声）以及输出调理。高级单元可能包括非线性传感器的线性化、热电偶的冷端补偿以及诊断功能。
