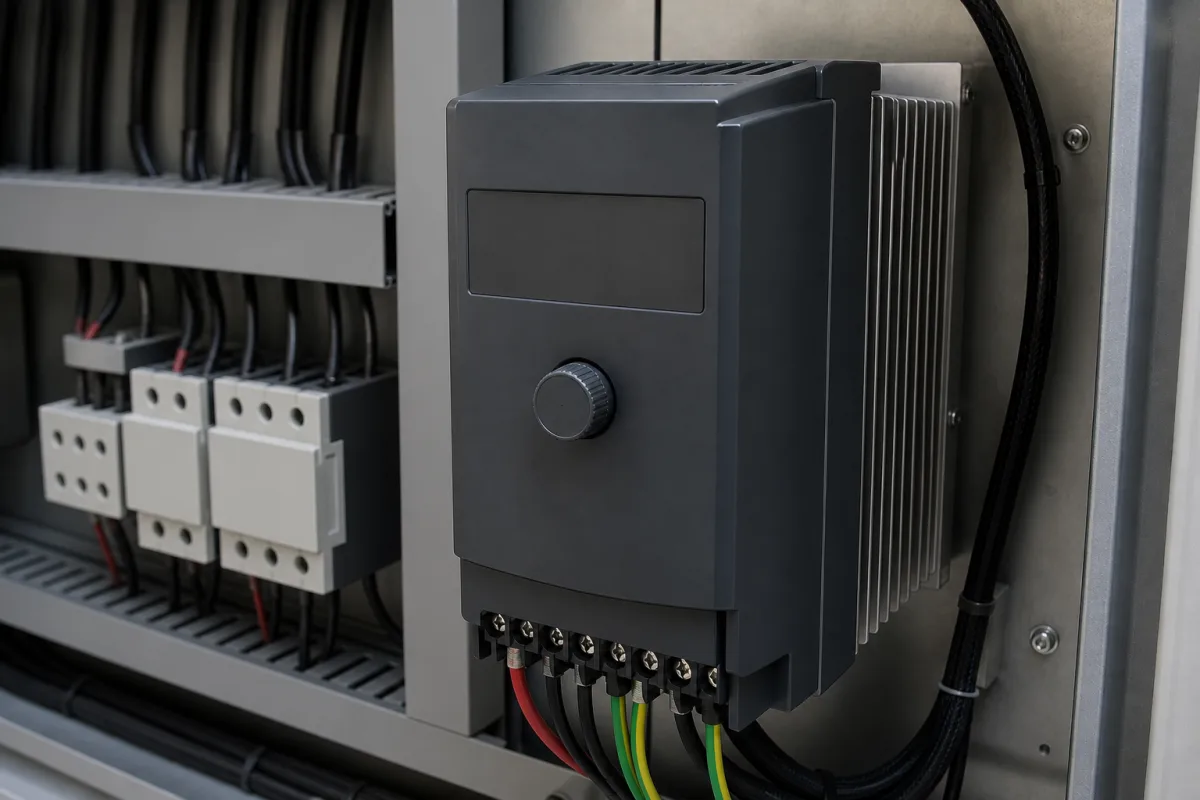

速度调节先匹配电机，位置保持是另一项控制要求
控制逻辑、功率级与反馈接口共同完成调速
这是电子调速功能结构参考，不是ESCON或US2的制造BOM。电机铜绕组、编码器本体、减速器及整机安全监控不因关联就成为控制器内部部件；开环和闭环的反馈需求也不同。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 控制电路板与逻辑 | 处理设定值、反馈和状态，执行所选速度或电流控制模式。是否提供位置控制、开放通信及可映射功能，要按控制器系列确认。[1][3] | 电路板、器件及导体按实际制造文件，原厂功能资料不建立全品类统一FR-4层数、铜厚或外壳合金保证。 |
| 功率开关级 | 按控制指令向匹配电机提供驱动输出，持续/峰值电流、热限制与负载制动回馈一并核对。不是所有交流调速方式都与该PWM例采用同一功率结构。[1][2][5] | 半导体、基板、散热及安装体系按型号，不由功能名推定全部使用同一种硅器件、铝散热器或散热等级。 |
| 测速、换相与反馈接口 | 按模式接入编码器、霍尔或测速信号。maxon区分用于换相与精细速度反馈的要求；US2使用电机内测速发电机，不能凭有接口就通接所有传感器。[1][2][3][4] | 电气接口及连接器按引脚、电平、供电和防护文件确认，所选资料没有统一不锈钢外壳或镀金触点清单。 |
十四项参数分别对应供电、驱动、环境和接口
ESCON 50/5例明确为409510、2021-08硬件手册；US2例为原厂配套交流调速方案。ESCON Module 50/5和ESCON2等其它型号的数据不能替换到同一条记录。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 控制器供电 | AC/DC与电机方案分别指定 | ESCON 50/5手册额定10–50VDC，另列8/56V绝对边界；US2网页列单相110/115或220/230VAC型号。设定信号的电压不是供电，绝对边界也不是正常运行推荐值。[1][2] |
| 持续与峰值输出电流 | 负载持续、加速及重复周期 | 409510表列持续5A、峰值15A且<20s；电机热模型、机械负载和控制器温度仍限制可用工况。峰值不能当连续电流或每次都保证完整持续时间。[1][5] |
| 调速范围与输出轴 | 电机轴／减速器轴及模式 | US2资料列电机推荐90–1600r/min；按5:1理想速比对应18–320r/min输出轴，实际按具体电压/频率与齿轮规格。ESCON另受所配电机、反馈和输出电压限制，不是同一范围。[1][2][6] |
| 调速精度与低速表现 | 反馈、速度基准、负载及测试 | maxon解释开环速度常数的目录容差可能造成实际与设定速度差异，低速或高速度常数电机还有限制。应约定验收工况和误差基准，不把开环补偿描述成通用±0.5%闭环保证。[3][4] |
| 环境温度与持续电流降额 | 额定区与扩展区分开 | 409510手册列运行−30～+45°C，+45～+85°C为扩展区，持续电流须按图2-1降低；高海拔范围也有条件。不是到85°C仍可持续5A，柜内实测环境要对应曲线。[1] |
| 储存与重新使用条件 | 储存温区不是带电温区 | 409510例列储存−40～+85°C，和运行温区分开。交付/存放条件、受潮及再使用检查按型号文件，不把储存极值作为运行允许值。[1] |
| 部件及整柜防护 | 控制器、电机、接口分别核对 | Oriental目录US2的IP20栏标的是Motor IP Rating，不能转成控制器或装机IP。所选ESCON手册未给本页全品类IP54–65保证；外壳及插接状态要有对应文件。[1][6] |
| 湿度与凝露 | 具体型号环境条件 | 409510例为5–90%且不允许凝露。温度、存放和柜内实际环境一起核对，不把另一型号湿度范围或有外壳推定为可凝露运行。[1] |
| 运行振动与运输试验 | 方法、安装和判据分开 | ESCON手册列环境/运输测试项目，但第10页把IEC61000-6-2与振动描述放在同一行；IEC公开范围是工业环境EMC抗扰度。应取得正确试验文件，不能据该行组合振动等级，也不用运输随机试验替代运行正弦要求。[1][7] |
| 控制器及套件重量 | 单器件、附件和电机套件 | 409510表列约204g，不含整套电机/齿轮/外部供电重量。US2是配套方案，订单分别列控制器、电机、减速器、线缆等供货对象。[1][2] |
| 外形与安装包络 | 本体、端子、连接及维护空间 | 409510表列115×75.5×24mm、M4安装孔；尺寸图另标含侧部的84.5mm宽度。按图核对实际端子与线缆包络，不仅用表列宽度布柜。[1] |
| 设定与反馈信号 | 电平、差分、标度和接口对象 | 409510模拟输入为12位、−10～+10V差分，编码器/Hall另有电平和供电条件；数字输入阻抗不是模拟输入阻抗。电流输入、0–10V或特定传感器兼容须有型号证明。[1][3] |
| 通信与配置接口 | 能配置不等于可总线控制 | maxon当前支持页明确ESCON用I/O指令，USB用于其软件配置/调试，不给第三方应用控制协议；ESCON2和EPOS4有另一些总线能力。不能仅见USB或系列名就约定ModbusRTU/RS485。[3] |
| 标准文件与整机验证 | 对应型号、版本和完整系统 | ESCON手册明确单器件测试不代表最终系统EMC合格，需包含电机、供电、布线等评估。原厂目录标志不当所有厂家CE/RoHS或整机安全保证，文件范围与项目配置分别确认。[1][6] |
DC/EC控制器和交流配套调速，接线与速度对象不同
ESCON 50/5手册说明它适用于相应永磁有刷DC或无刷EC电机，使用PWM与所选模式。US2网页则描述配套交流电机、内置测速发电机和控制器，型号供电为交流。二者都是速度控制方案，但电机端子、反馈及供电不能互相套用。[1][2]
US2推荐电机90–1600r/min。若明确选5:1减速器，算式90÷5=18、1600÷5=320，说明电机轴与减速输出轴的区别；这不是任意负载下的速度/转矩保证。原厂也提醒实际性能随输入电压和频率，需核对具体组合。[2][6]
左右滑动查看完整表格 →
| 采购对象 | 需要明确的输入 | 要分别验收 |
|---|---|---|
| ESCON 50/5例 | 直流供电、相应DC/EC电机、模式 | 控制器电流、反馈、实际轴速 |
| US2交流套件例 | 匹配电机、交流电源及测速连接 | 电机轴/齿轮轴速度与负载条件 |
| 整机进料／主驱动 | 机械传动、负载、启停周期 | 安装后的动作、状态和安全边界 |
开环补偿、闭环反馈和位置保持要先选择
maxon的开环IxR补偿利用电机速度常数、电流及电阻来调整驱动，无法仅凭“补偿”推定实际转速精度。其支持资料说明低速应用及速度常数偏差的限制，并建议精密低速需求结合相应编码器和闭环模式。采购提供实际低速点与负载变化，比只写最大转速更有用。[4]
当前maxon选型页区分ESCON速度/电流控制和EPOS4的位置控制，也区分Hall换相与编码器等反馈需要。要求停止后保持固定位置时，应明确位置控制任务，不把速度设为零当位置保持验收。[3]
同一支持页明确ESCON的USB是配置/调试接口，不支持第三方上位机通过它实时控制。I/O、总线、软件配置、报警输出及反馈信号在询价清单分别列，避免收到带USB却不能按项目协议运行的型号。[3]
5A持续、15A短时和保护阈值是不同数值
409510手册的5A持续与15A短时数据附有条件；高温扩展区持续电流需要降额。保护表中更高的故障阈值不是可用连续电流，也不能由“未触发保护”判断电机和机械传动没有过载。[1]
maxon的I²t说明要求正确配置电机额定电流与绕组热时间常数，按热负荷动态限制电流；反复加减速和冷却间隔会影响结果。资料也提醒最大电流对应的转矩不能超出齿轮、丝杠等机械部件限制，因此不把控制器峰值当整机持续推力。[5]
ESCON供电章节另要求考虑制动回馈能量；一个标有足够瓦数的电源不自动证明能处理回馈。询价应提供负载惯量、加减速周期、运行方向和供电方案，取得完整驱动验证，不在此给所有设备统一制动电阻或滤波器配方。[1]
记录故障状态和真实负载，不把电机故障当控制器内部磨损
ESCON的状态表区分电源、热/电流、反馈线缆、Hall及调试错误。异常时先记录指令、实际速度、电流、温度和故障码，按匹配型号的诊断流程检查；控制器、电机、机械轴承及线缆是不同对象，不能把电机轴承磨损解释成每个控制板内部都有轴承。[1]
US2网页说明加减速可调但不提供瞬时停止功能；ESCON手册也要求系统有相应独立监控和安全设备。普通调速/过载报警与整机安全功能分别确定，不能仅以调速器能停转验收全部安全要求。[1][2]
样件验收记录实际供电、最低/最高速度点、负载扰动、持续运行和重复启停后的状态，并对照最终柜内温度、反馈质量及线缆布置。单控制器的标准说明不代表装机EMC和最终动作都已通过。[1][3]
把电机数据、动作周期和指令接口交给供货方
供货：控制器／电机配套／齿轮／整柜与线缆：[ ]
电机型号、DC/EC/AC类型、额定与峰值条件：[ ]
负载、惯量、传动比、电机轴和输出轴速度：[ ]
速度／电流／位置任务、最低速度点与验收误差：[ ]
反馈类型、电平、供电、分辨率及接线：[ ]
I/O／总线指令、协议、配置软件与状态输出：[ ]
供电、制动回馈、柜内环境、重复加减速周期：[ ]
文件版本、样件测试、故障恢复和整机验证：[ ]
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
关联部件
资料来源与适用范围
核对日期：2026-10-14。数字限具名型号与文件版本，控制器、所配电机、反馈、机械传动及整机验证各有边界。型号接口、保护与峰值条件不能推广到整个产品类别。
- maxon ESCON 50/5硬件手册：409510，2021-08，rel9042实际下载42页，阅读5–12、反馈/模拟接线及28–29状态，7–10表/降额曲线/尺寸图人工查看。物理与环境数值限409510；标准表一行错置未当振动保证。
- Oriental Motor US2交流调速套件实际读取交流型号、电机测速、速度/齿轮边界、加减速与非瞬时停机；网页精度标注带条件，本页未当全品类精度承诺。
- maxon支持：EPOS4、ESCON2与ESCON选型实际读取控制模式、换相/反馈、I/O/总线差别及ESCON USB用途；不把系列间接口或软件能力移到另一型号。
- maxon支持：ESCON开环IxR补偿实际从选型页链接进入，读取电机常数、电流/电阻和低速限制，不采文内温度系数作通用公式或自行配置步骤。
- maxon支持：I²t限制与绕组保护实际读取电机数据、动态热负荷、限流和机械边界；EPOS对象及示例时长不当所有控制器通信协议或过载时长。
- Oriental Motor速度控制选型册，2023–2024实际下载12页，阅读3/8及人工查看9页型号列；US2电机RPM、电源、操作方式与Motor IP Rating各归本栏，不取相邻DSC的外部模拟功能或其它系列电机IP。
- IEC61000-6-2:2016官方范围实际打开第3版公开摘要，工业环境EMC抗扰度，独立核对手册标准行的范围；未读付费试验条款或判某整机合规。
