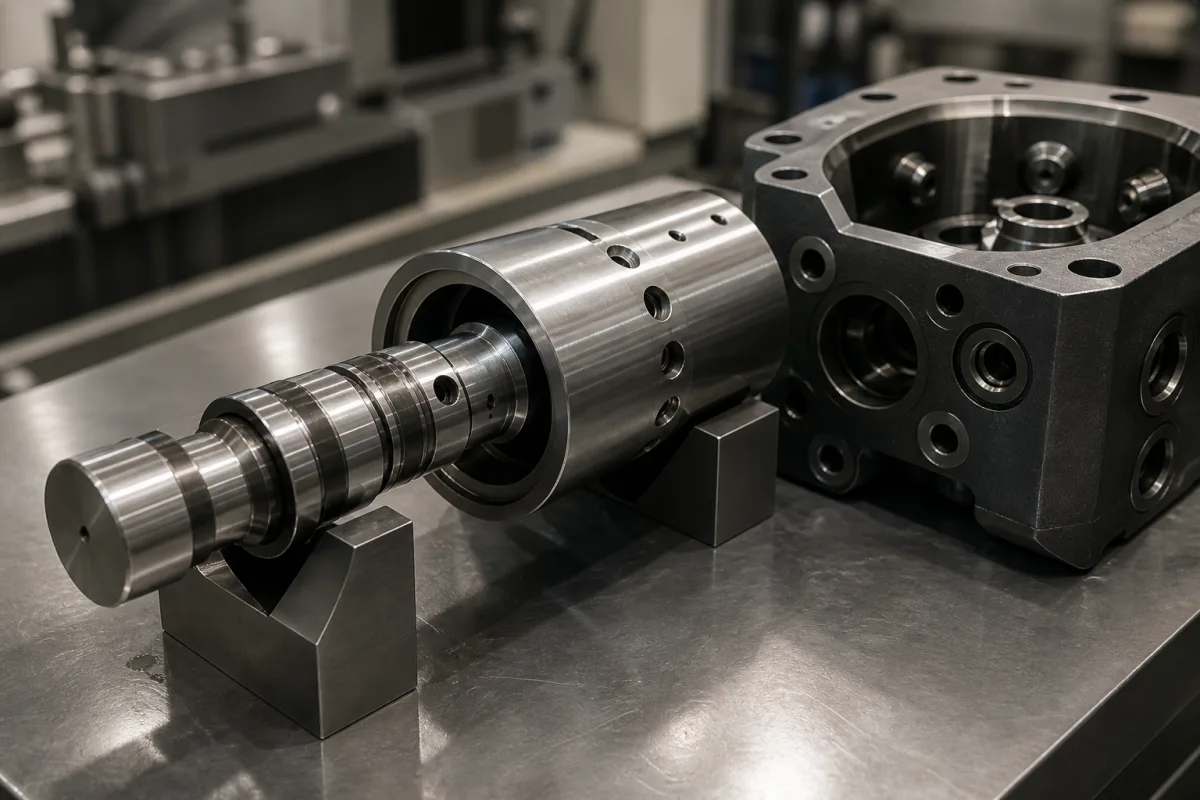

滑阀芯在阀套孔内滑动，在凸肩和油口之间形成可变节流口。输入信号（电、机械或气动）使滑阀芯定位，从而改变通过阀体的流道，实现对伺服系统中执行器的精确控制。滑阀芯的轴向位置决定哪些油口打开或关闭，从而调节流量和方向。滑阀芯与阀套之间的紧密间隙确保最小内泄漏，而表面光洁度和硬度减少摩擦和磨损。组件在规定的压力、温度和粘度范围内运行以保持性能。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 公称通径 | 6–25 mm | Determines flow capacity and interface dimensions.ISO 7368 |
| 工作压力 | 1.0–1.6 MPa | |
| 流量 | 10–100 L/min | At rated pressure drop.ISO 10770-1 |
| 内泄漏量 | ≤0.5 mL/min | At rated pressure and neutral position.ISO 10770-1 |
| 阀芯直径公差 | ±0.005 mm | Critical for metering accuracy.ISO 286 |
| 表面粗糙度 | Ra 0.2–0.4 μm | Affects friction and wear.ISO 1302 |
| 工作温度 | -20–80 °C | Seal and fluid compatibility limits.ISO 10770-1 |
| 油液粘度 | 15–100 cSt | At operating temperature.ISO 10770-1 |
| 材料牌号 | 40Cr/GCr15 | Spool/sleeve hardness 58–62 HRC.GB/T 3077 |
| 重量 | 0.5–2.5 kg | Depends on size and material. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0 至 300 巴 (最大工作压力) |
| flow rate: | 最高 100 升/分钟 (取决于阀芯直径) |
| temperature: | -40°C 至 120°C |
| slurry concentration: | 不推荐用于浆料；对于清洁流体，最大颗粒尺寸 <10 微米 |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
该组件通常由淬硬钢、不锈钢或青铜合金制成，如参考数据所列。具体材料牌号（如40Cr或GCr15）取决于应用，必须与制造商确认。
参考工作压力范围为1.0–1.6 MPa。务必验证具体型号的压力额定值。
内泄漏通过滑阀芯与阀套之间的精密配合最小化，滑阀芯直径公差为±0.005 mm，表面粗糙度为Ra 0.2–0.4 μm。在额定压力和零位时，参考泄漏量≤0.5 mL/min。
相关标准包括ISO 7368（公称尺寸）、ISO 10770-1（流量和泄漏）、ISO 286（公差）、ISO 1302（表面粗糙度）和GB/T 3077（材料牌号）。这些是验证参考，并非认证。
