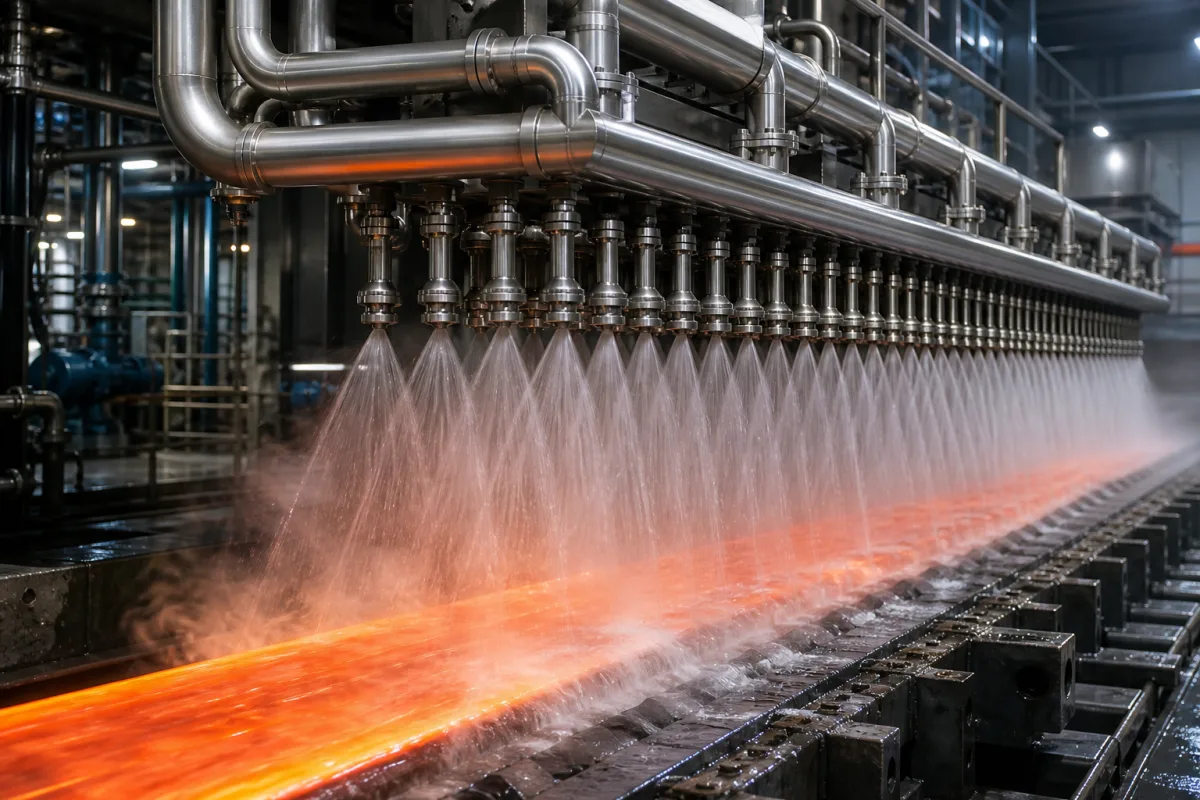

加压冷却液通过入口连接进入喷淋头。头部的内部歧管设计将流体均匀分配到多个出口端口，喷嘴安装在这些端口上。头部保持所有连接喷嘴的压力和流量一致，从而在目标表面或冷却区域上实现均匀喷雾覆盖。内部几何形状（包括直径和容积）影响压降和分布。正确选择端口数量和间距可确保均匀覆盖。头部必须与系统的流量和压力要求相匹配，并且必须选择喷嘴以实现所需的喷雾模式和液滴尺寸。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 入口连接尺寸 | 1/2" - 4" NPT or BSP 英寸 | 与现有管道系统匹配。ASME B1.20.1 |
| 出口端口数量 | 2 - 24 端口 | 取决于喷雾覆盖面积和喷嘴间距。 |
| 出口端口间距 | 50 - 300 mm | 决定喷雾图案的均匀性。 |
| 最大工作压力 | 10 - 100 bar | 压力越高，需要更厚的壁厚和更强的材料。ASME B31.1 |
| 流量能力 | 5 - 500 L/min | 取决于喷嘴流量要求和集管尺寸。 |
| 结构材料 | SS304, SS316, SS316L, Carbon Steel, Brass | SS316L用于腐蚀性或高温流体；碳钢用于成本敏感应用；黄铜用于低压水。ASTM A312, ASTM A53, ASTM B16 |
| 壁厚 | 2 - 10 mm | 必须能承受最大工作压力并留有安全系数。ASME B36.10M |
| 端部连接 | Threaded, flanged, welded, or quick-connect | 大尺寸用法兰，小尺寸用螺纹，永久安装用焊接。ASME B16.5 |
| 表面处理 | Ra 0.8 - 3.2 µm | 食品或制药应用需要更光滑的表面以防止细菌滋生。ASME B46.1 |
| 温度等级 | -20–200 °C | 较高温度可能需要降低压力等级并重新选择材料。ASME B31.1 |
| 工作周期 | Continuous or intermittent | 连续工作需要更好的散热和材料抗疲劳性能。 |
| 使用寿命 | 10 - 20 年 | 取决于材料、环境和维护。 |
| 流体温度 | -20–200 °C | 超出此范围：高于200°C可能导致材料降解、密封失效或压力等级降低。低于-20°C可能导致碳钢脆化。 |
| 工作压力 | 10 - 100 bar | 超出此范围：超过最大压力可能导致接头破裂或泄漏。低于最小压力可能导致喷雾雾化不良。 |
| 流量 | 5 - 500 L/min | 超出此范围：超过设计流量可能导致压降和分布不均。低于最小流量可能导致喷嘴堵塞或覆盖不足。 |
| 环境条件 | Indoor/outdoor, washdown or corrosive atmosphere | 超出此范围：腐蚀性环境中若未选用适当材料会导致点蚀和过早失效。冲洗环境要求电气部件（如有）达到IP65防护等级。 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高10 bar (150 psi) |
| flow rate: | 每个喷嘴0.5至50 L/min |
| temperature: | -20°C 至 120°C |
| slurry concentration: | 固体含量最高达15%（按重量计） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
入口连接尺寸通常为1/2英寸至4英寸NPT或BSP，符合ASME B1.20.1。尺寸应与现有管道系统匹配。
出口端口数量通常为2至24个，取决于所需的喷雾覆盖面积和喷嘴间距。端口间距可在50至300毫米之间变化。
常用材料包括不锈钢304/316/316L、碳钢和黄铜。不锈钢316L适用于腐蚀性或高温流体，碳钢适用于成本敏感应用，黄铜适用于低压水。
相关标准包括ASME B31.1（压力管道）、ASME B16.5（法兰）、ASME B1.20.1（螺纹）、ASTM A312/A53/B16（材料）、ASME B36.10M（壁厚）和ASME B46.1（表面光洁度）。请务必与制造商核实合规性。
