蒸汽喷射歧管

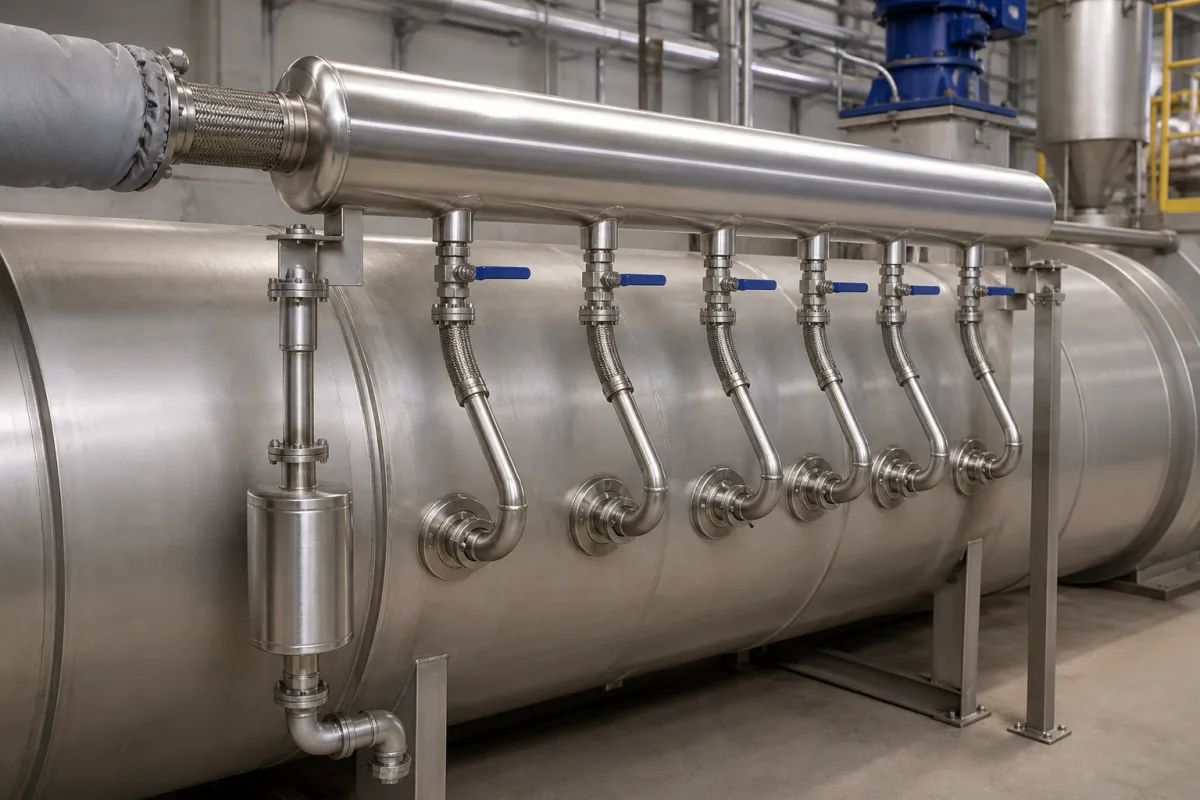

蒸汽喷射歧管是调质室系统的关键组件，负责将蒸汽均匀分布到整个腔室，以达到各种工业过程（如材料调质、固化或处理）所需的精确温度和湿度水平。该歧管设计为通过主入口接收来自锅炉或蒸汽发生器的蒸汽，并通过沿歧管主体布置的多个出口端口或喷嘴进行分配。其配置确保蒸汽在腔室容积内均匀分散，如有需要，流量控制阀或节流孔可调节不同区域的蒸汽分配。歧管可选用多种材料，包括316L不锈钢、碳钢和铜合金，以适应不同的环境和工艺条件。关键参数包括：工作压力范围1.0–1.6 MPa，蒸汽温度范围120–180°C（垫片材料最高200°C），出口数量4–12个（必须等距分布以确保均匀分配），出口直径10–25 mm（决定蒸汽速度和分布），入口连接DN25–DN80，法兰或螺纹，符合ISO 7005，阀体材料通常为SS304或SS316L，符合ASTM A240，密封材料为PTFE或EPDM，表面粗糙度Ra ≤ 0.8 μm，符合ISO 4287，适用于卫生应用，重量5–20 kg（取决于尺寸和材料），最大压降0.05–0.15 MPa以确保均匀分配。这些数值为参考范围，必须与法定制造商或供应商核实具体型号和应用。歧管是组件，不是独立系统，其性能取决于与调质室和蒸汽供应的正确集成。

来自锅炉或蒸汽发生器的蒸汽通过主入口进入歧管，然后通过沿歧管主体布置的多个出口端口或喷嘴进行分配。歧管确保蒸汽在腔室容积内均匀分散，如有需要，流量控制阀或节流孔可调节不同区域的蒸汽分配。歧管的设计，包括出口的数量和间距，对于实现均匀蒸汽分配至关重要。歧管上的压降保持在指定范围内，以确保流量一致。歧管通常安装在调质室内部或附近，其操作由整个系统的控制逻辑控制。
