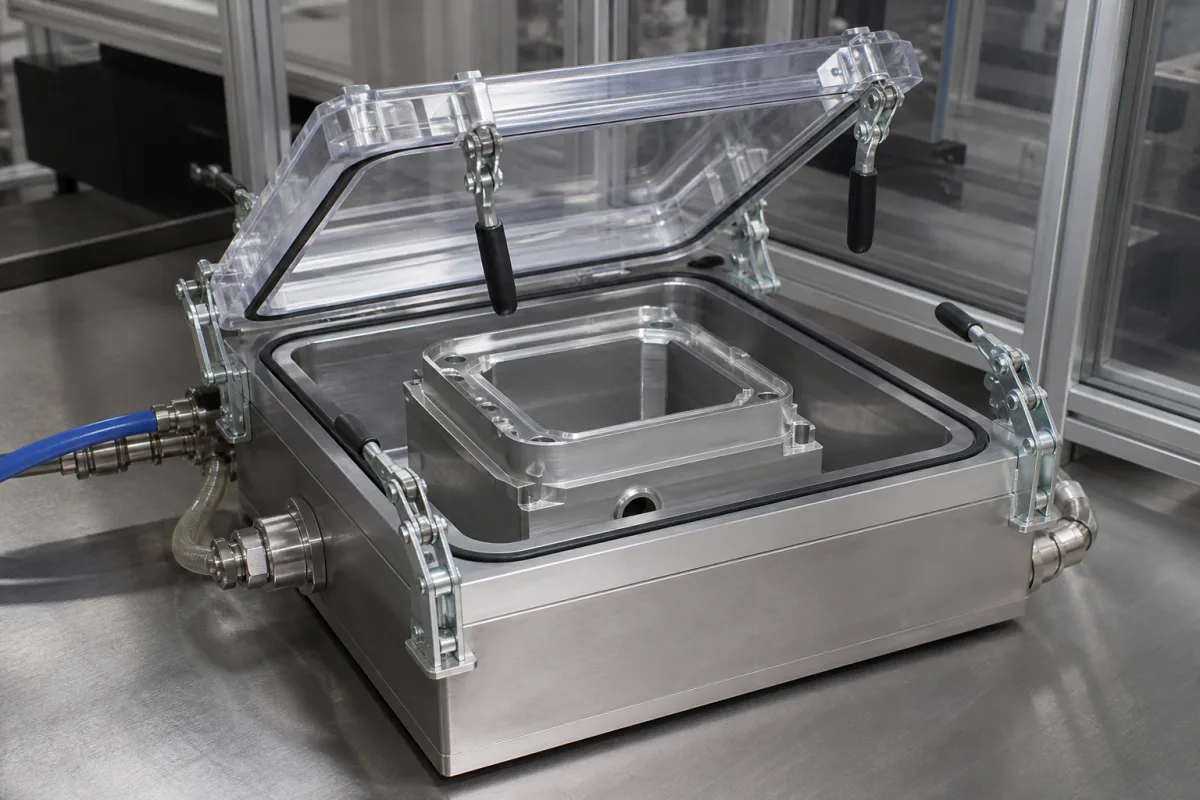

夹具通过机械夹紧或密封与测试样品接触，以隔离特定体积（测试腔体）。然后，该密封体积连接到泄漏测试系统，系统引入测试介质（如加压空气或氦气）。传感器监测压力衰减或气体浓度随时间的变化，以检测和量化样品的任何泄漏。密封力可调节，以确保在不损坏样品的情况下实现适当密封，夹紧行程可适应不同零件尺寸。夹具的设计允许精确控制测试环境，从而实现准确的泄漏检测。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 内部尺寸（宽×高×深） | 300–800 mm | Custom sizes available upon request |
| 工作压力 | 1.0–1.6 MPa | |
| 泄漏率 | ≤0.01 mbar·L/s | Helium mass spectrometer testISO 20485 |
| 密封力 | 5–20 kN | Adjustable via pneumatic or hydraulic actuator |
| 温度范围 | -40–85 °C | For environmental testingIEC 60068-2-14 |
| 密封材料硬度 | 60–90 Shore A | NBR or FKMASTM D2240 |
| 夹紧行程 | 50–150 mm | Pneumatic or hydraulic |
| 循环时间 | 10–30 s | For automated testing |
| 电源 | 24 ±10% V DC | For sensors and control |
| 防护等级 | IP54–IP65 | Dust and water protectionIEC 60529 |
| 重量 | 50–200 kg | Depends on size and material |
| 材料牌号 | 304/316L | Stainless steel for corrosion resistanceASTM A240 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 真空至10巴（145 psi） |
| other spec: | 流量：0-100升/分钟，浆料浓度：不适用（密封环境） |
| temperature: | -40°C 至 +150°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它是泄漏测试模块的一个组件，用于固定和密封测试样品，以创建一个隔离体积来检测泄漏。它允许模块施加压力、真空或示踪气体并测量泄漏。
常用材料包括不锈钢和铝合金，密封件采用Viton或EPDM。不锈钢的材料等级通常为304或316L，但请与制造商核实。
工作压力范围为1.0至1.6兆帕，泄漏率≤0.01毫巴·升/秒，温度范围为-40°C至85°C，密封力为5-20千牛。这些是参考范围，请确认您的型号。
夹具通过测试介质和传感器的端口连接到泄漏测试系统。它设计用于自动化测试，循环时间为10-30秒，电气供应为24伏直流电。
