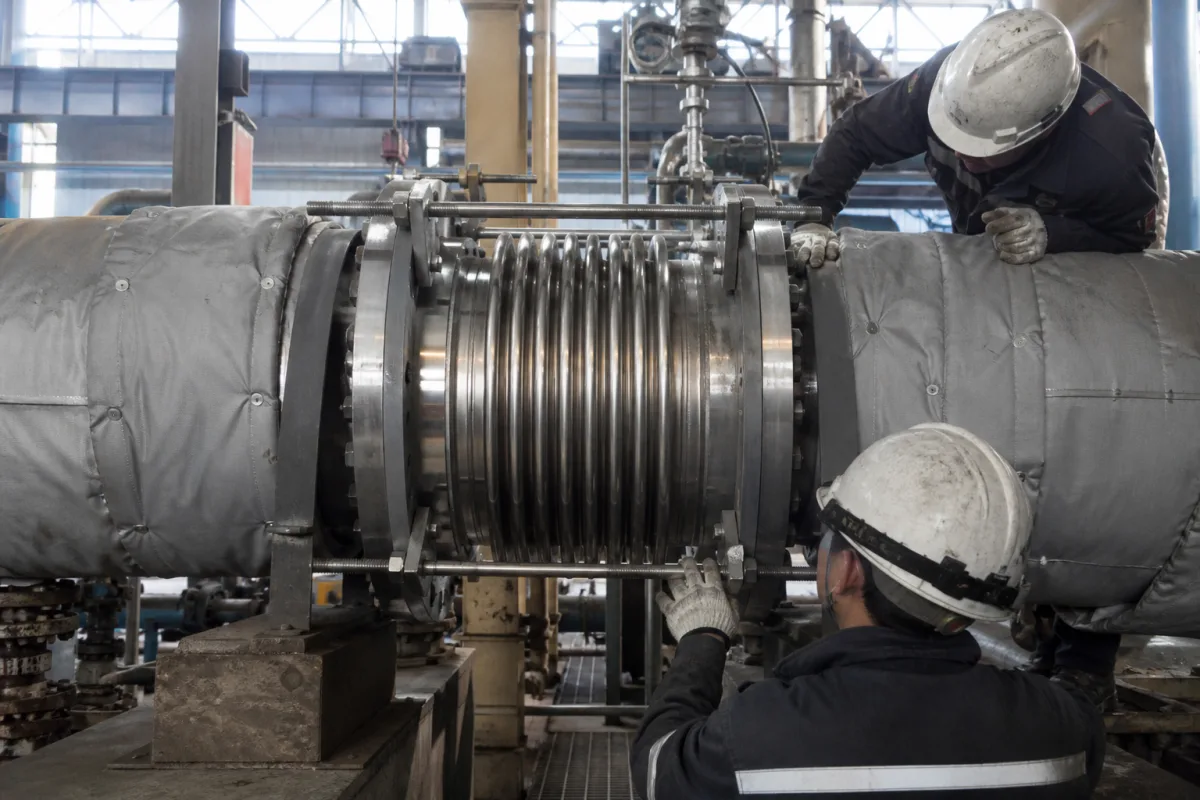

该膨胀节利用金属或特种合金制成的柔性波纹管或波纹段。这些波纹管或波纹段响应蒸汽夹套管道的热膨胀和收缩而压缩或伸展。这种运动吸收了尺寸变化，防止应力积累、泄漏和结构损坏。波纹管设计用于处理指定的轴向、横向和角向移动，同时保持系统完整性。工作原理依赖于波纹管材料的弹性变形，在热循环后恢复其原始形状，确保在额定循环寿命内长期性能。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 公称直径 | DN15–DN600 mm | Matches pipe sizeISO 6708 |
| 工作温度 | -20–350 °C | Above 350°C requires alloy bellows |
| 轴向行程 | 10–50 mm | Compression and extension |
| 横向偏转 | 5–20 mm | Per joint |
| 角向偏转 | 2–10 ° | Per joint |
| 波纹管材质 | SS304/SS316L | 316L for corrosive mediaASTM A240 |
| 法兰标准 | PN16/PN25 | Drilling per standardEN 1092-1 |
| 泄漏率 | ≤0.05 mL/min | At rated pressure |
| 循环寿命 | 1000–5000 次 | Depends on stroke and pressureEJMA |
| 重量 | 5–150 kg | Depends on size and pressure rating |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高16巴（标准），加强设计可达40巴 |
| other spec: | 轴向运动: ±10毫米至±100毫米，侧向运动: ±5毫米至±20毫米，角偏转: ±5°至±15° |
| temperature: | -40°C 至 +200°C（标准），特殊材料可达+400°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它吸收管道的热膨胀和收缩，防止蒸汽夹套组件产生应力积累、泄漏和结构损坏。
波纹管可由SS304或SS316L（ASTM A240）制成。对于腐蚀性介质，推荐使用SS316L。对于高于350°C的温度，可能需要合金波纹管，如Inconel 625。
公称直径范围为DN15至DN600，工作压力为1.0–1.6 MPa，温度范围为-20至350°C。轴向行程为10–50 mm，横向偏转为每接头5–20 mm，角偏转为每接头2–10°。这些是参考值；请针对您的应用进行核实。
根据制造商的规格检查所需的管道尺寸、工作压力、温度和移动要求。与供应商确认ISO 6708、EN 1092-1和EJMA指南等标准。
