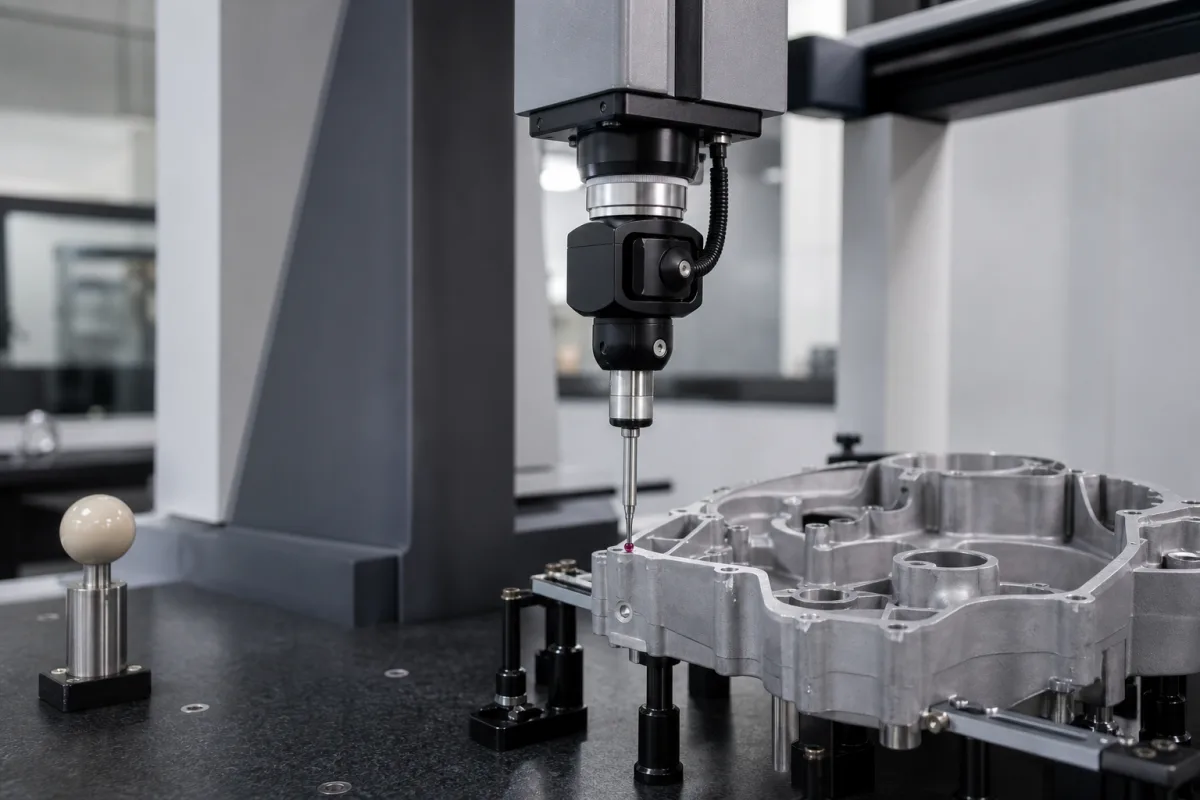

测头内部包含一个敏感的机械机构，通常为带有弹簧加载触点的运动学座，该机构在接触力超过阈值之前保持电气连续性。当测针接触工件时，机构发生偏转，断开电路并产生触发信号。该信号传输至CMM控制器，控制器立即捕获该时刻的机器位置坐标。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 测量范围 | ±X mm | Depends on probe configuration |
| 重复精度 | ±0.5 μm | 2σ at 50 mm/s probing speedISO 10360-2 |
| 触发力 | 0.1–0.5 N | Adjustable; lower force for delicate parts |
| 过行程保护 | ±12 mm | In X, Y, Z directions |
| 防护等级 | IP54–IP65 | IP65 for washdownIEC 60529 |
| 工作温度 | 5–50 °C | Storage -20–70 °C |
| 供电电压 | 5–24 V DC | 具备反极性保护 |
| 电流消耗 | 20–50 mA | At 24 V DC |
| 输出信号 | TTL | Open collector, active low |
| 电缆长度 | 3–15 m | Custom lengths available |
| 重量 | 50–200 g | 不含电缆 |
| 材料 | Stainless steel | Body and stylus holderASTM A276 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0 至 0.5 巴 |
| flow rate: | 不适用 |
| temperature: | +5°C 至 +50°C |
1 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
重复性为±0.5 μm（2σ），在50 mm/s探测速度下，符合ISO 10360-2。该值为参考值，实际重复性可能因具体测头配置和安装而异。
测针材料包括碳化钨、蓝宝石、不锈钢和陶瓷。选择取决于工件材料和测量要求。
工作温度范围为5–50 °C，存储温度为-20–70 °C。确保测头在此范围内使用以保持精度。
测头防护等级为IP54–IP65，符合IEC 60529，提供防尘和防水保护。具体等级取决于型号，请与制造商核实。
