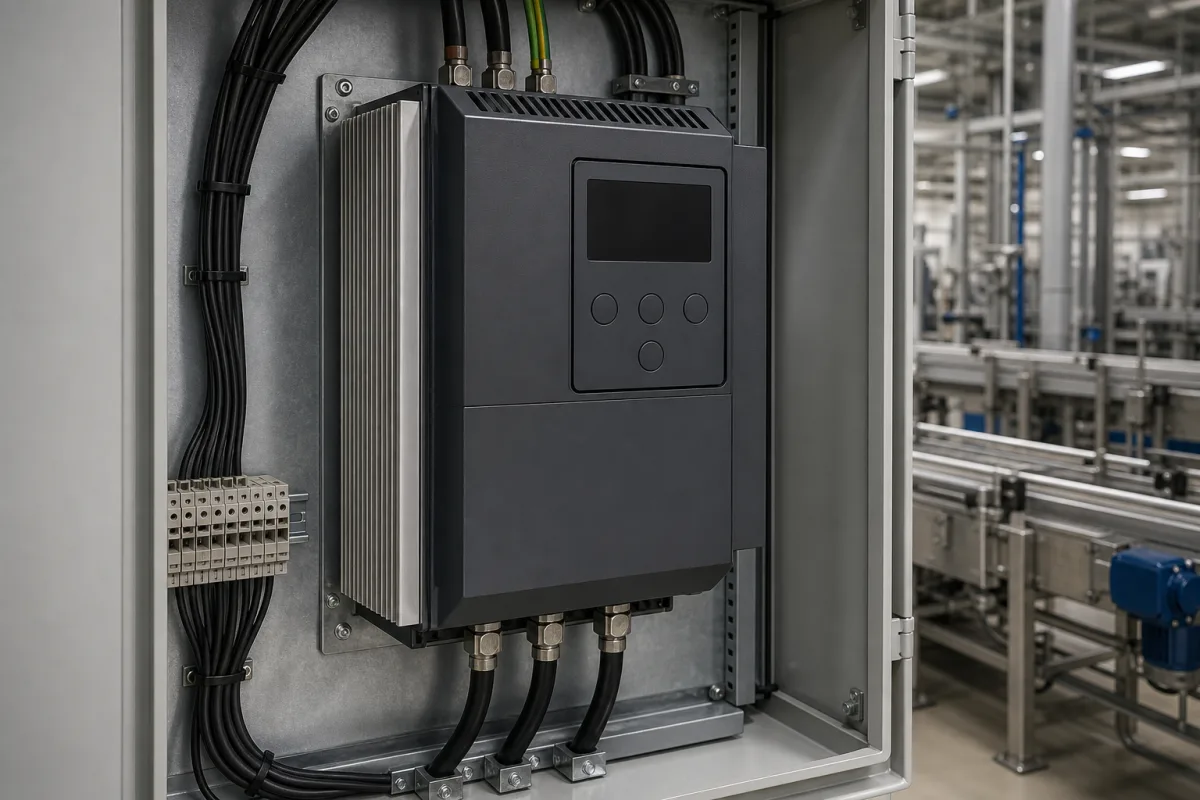

把固定频率的电网电源变成频率、电压可调的电源
整流、直流母线、逆变、控制和散热五个功能块
材料一栏写的是所引资料中出现的器件或做法，具体元器件以各品牌手册为准。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 整流器（输入整流单元） | 把输入的固定频率交流电变成直流电[2]。普通机型整流时会产生输入谐波；GTAKE PFQD采用AFE有源前端做PWM整流，官网给出功率因数≥0.99、额定功率下电流总谐波畸变率2.5%[5]。 | 半导体整流器件；AFE机型在输入侧使用可控功率开关做PWM整流[5]。 |
| 直流母线（含电容） | 连接整流器和逆变器，用电容储能并平滑直流电压。电机减速或下放重物时能量回到母线、使电压升高，需要制动单元或能量回馈来消耗或送回电网：GK620的400 V级制动斩波器动作电压为650–750 V，55 kW G型及以下可内置[3]；PFQD的逆变侧直流母线输入范围为300–1000 Vdc[5]。 | 直流母线电容器组；外接制动电阻或制动单元按机型配置[3]。 |
| 逆变器（IGBT功率模块） | 把直流电切换成频率和电压可调的交流输出。DOE指出主流PWM变频器采用快速上升时间的IGBT以降低开关损耗和噪声，但较高载波频率和快速上升沿会在电机端产生电压尖峰，加重绕组和轴承应力[2]。载波范围示例：GK620为0.7–16 kHz[3]，AnyHz FST-650L为1.0–15.0 kHz，并可随温度和负载自动调节[6]。 | 绝缘栅双极晶体管（IGBT）功率模块[2]。 |
| 控制板与输入输出接口 | 执行V/f或矢量控制算法，处理启停、给定和保护信号。GK620本机配2路模拟输入、1路模拟输出、6路数字输入、2路数字输出、1路继电器输出和1个RS485/Modbus口，另可插CAN、CANopen、PROFIBUS通信卡或扩展I/O卡[4]。 | 印刷电路板及处理器，扩展功能以插卡形式提供[4]。 |
| 散热器与冷却风道 | 把整流和逆变器件的损耗热量带走。GK620采用强制风冷，环境温度超过40 °C后每升高1 °C输出电流降额1%，海拔超过1000 m后每升高100 m降额1%[3]；其样本显示风道与电路部分内部隔离，并配防尘挡板[4]。 | 金属散热器加冷却风扇（强制风冷）[3]。 |
容量看额定电流和过载，环境看降额
每项先写所引型号的实际数值和条件，再写选型含义。跨品牌比较时，以同一档位（重载或轻载）下的额定电流为准。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 额定功率 | 型号实例：GTAKE GK620为0.75–630 kW（3×380–480 V），每个型号标两档额定，如4T7.5G/11LB重载7.5 kW、额定输出电流17 A，轻载11 kW、21 A[4]；AnyHz FST-650L为0.75–630 kW[6]；Inomax MAX500为0.75–630 kW[8]。 | 按电机铭牌额定电流和负载类型选；恒转矩负载按重载（G型）额定电流选，风机水泵按轻载额定选[1][4]。 |
| 输入电压 | GK620网页规格：400 V级为三相380–440 V，连续波动±10%、短时−15%～+10%，即323–484 V；200 V级为单相/三相220–240 V；频率50/60 Hz±5%[3]。CNC Electric YCB3000 4T机型为三相380 V（−10%～+15%）[7]；FST-650L有单相220 V、三相380 V和三相660 V，均为±15%[6]。同一系列的样本封面则写作3×380–480 V[4]，两处写法以随货手册和铭牌为准。 | 按现场电网电压、相数和波动范围选电压等级；单相供电带三相电机时要选支持单相输入的型号。 |
| 输出频率范围 | GK620为0.00–600.00 Hz[3]；FST-650L为0–500 Hz[6]；PFQD为0.00–600.00 Hz，分辨率0.01 Hz[5]。 | 普通4极异步电机多在工频附近运行，高速电主轴等高速电机才需要关注上限；低速段关注启动转矩和调速范围。 |
| 过载能力 | GK620：150%额定电流1 min，180% 10 s，200% 0.5 s（每10 min一次）[3]。FST-650L：G型150% 60 s、180% 10 s；P型120% 60 s、150% 10 s[6]。YCB3000：150%额定电流60 s后停机[7]。 | 提升机、输送机、挤出机等恒转矩负载需要较高的短时过载能力，选G型（重载）额定；风机水泵可用P型或轻载额定[1][6]。 |
| 效率 | GK620额定电流下：7.5 kW及以下≥93%，11–45 kW≥95%，55 kW及以上≥98%[3]。DOE表1给出典型PWM变频器部分负载效率，如5 hp机型在12.5%负载时约80%、满载约95%，200 hp机型满载约97%[1]。 | 效率随负载降低而下降，小功率机型下降更明显；估算节能时用整个运行工况下的效率，系统效率等于变频器、电机和被驱动设备效率之积[1]。 |
| 稳速精度 | GK620：V/f控制±0.5%，无速度传感器矢量控制±0.2%，调速范围1:200[3][4]；FST-650L无速度传感器矢量控制±0.5%最高转速[6]；PFQD闭环矢量（FOC）±0.02%，调速范围1:1000[5]。 | 精度取决于控制方式和是否装编码器；普通风机泵用V/f即可，定位、张力和起重类工况再考虑矢量或闭环控制。 |
| 环境温度 | GK620：−10～40 °C，40–50 °C每升高1 °C降额1%；储存−40～+70 °C；相对湿度0～95%无凝露[3]。YCB3000：−10～+40 °C，超过40 °C降额使用，最高50 °C[7]。PFQD：−10～50 °C[5]。 | 柜内温度往往高于车间温度，按柜内实际温度和海拔计算降额后再定额定电流。 |
| 防护等级 | GK620为IP20壁挂式，要求室内安装、避免阳光直射，周围无粉尘、腐蚀性和易燃气体、油雾、水汽、水滴和盐分[3]；PFQD同为IP20[5]。 | IP20机型按装入电气柜设计；多尘、潮湿或户外场合要么选更高防护等级的专门型号，要么由电气柜提供防护和散热。 |
| 外壳材质 | 所引样本只列出外形尺寸和防护等级，外壳材质按具体型号的结构说明索取。 | 外壳材质影响耐腐蚀和散热方式，在腐蚀性环境或需要穿墙散热安装时一并提出要求。 |
| 重量 | 按所选型号的机械尺寸图或装箱单获取；大功率柜式机型需要同时了解吊装方式。 | 用于确定安装板、柜体承重和搬运方式。 |
| 外形尺寸（宽×高×深） | GK620实例：4T0.75G–3.7G为93×190×152 mm，4T30G–37G为250×400×235 mm，4T185G–220G为500×990×368 mm，4T560G–630G为柜式1000×2000×550 mm[4]。 | 柜体布置还要留出散热间距和进出线空间；同功率不同品牌尺寸差异较大，以所选型号尺寸图为准。 |
先看负载：风机水泵和恒转矩机械的节能差别很大
DOE把变频器负载分成两类[1]。可变转矩负载指无静扬程的离心风机和水泵，流量随转速线性变化，所需功率随转速三次方变化，转速降低20%，输入功率约降低50%。恒转矩负载的转矩与转速无关，功率随转速线性下降，典型例子有起重机、提升机、输送机、挤出机、搅拌机、容积式泵、往复式和螺杆式空压机。
因此，同样装变频器，风机水泵主要为了节能，输送机、提升机主要为了平稳启停和调速。估算节能量需要三类数据：负载工况（各运行点占的时间比例）、各运行点下变频器的效率、电机在部分负载和非正弦供电下的效率[1]。
DOE算例：一台排风机满速需16.4 kW，降到半速时，即使电机效率降到77.8%、变频器效率为86%，输入功率也只有2.8 kW，降幅82.9%[1]。
左右滑动查看完整表格 →
同一台变频器有两个功率：重载额定和轻载额定
很多通用变频器在型号里同时标两档功率。以GTAKE GK620为例，型号4T7.5G/11LB中，4表示400 V级，T表示三相，7.5G表示重载7.5 kW，11L表示轻载11 kW，B表示内置制动斩波器[4]。重载档额定输出电流17 A，轻载档21 A，硬件相同，允许的连续电流和过载能力不同[4]。
AnyHz FST-650L用G型、P型区分：G型150%额定电流60 s、180%额定电流10 s；P型120%额定电流60 s、150%额定电流10 s[6]。
所以询价时只报“几千瓦”容易拿到错档位的报价。询价单里应写明电机铭牌（功率、电压、额定电流、是否变频专用电机）、被驱动设备和负载类型、调速范围及各转速下的运行时间比例、电机电缆长度、柜内温度和海拔，以及是否有下放重物或频繁急停；同时请供货方书面给出所报型号在对应档位下的额定电流和过载曲线、效率随负载变化的数据[1]、无滤波和加滤波时允许的电缆长度与推荐的电抗器或dV/dt滤波器[2]、温度和海拔降额规则、制动单元配置，以及目标市场所需的认证证书和用户手册。
左右滑动查看完整表格 →
电机侧：电缆长度、载波频率和轴承电流
PWM变频器输出的是快速上升的脉冲。脉冲经长电缆反射叠加，会在电机端形成振荡过电压；DOE指出，现代IGBT上升时间很短，电缆长度达到50英尺（约15 m）及以上时几乎都需要采取抑制措施[2]。现有通用低压电机在峰值电压低于1000 V时通常可以配PWM变频器使用，高频过电压超过1000 V时，可能在线圈前几匝发生匝间短路[2]。
抑制过电压的首选是让变频器靠近电机；电缆无法缩短时必须加滤波装置，常见做法是在变频器端串输出电抗器，或加dV/dt滤波器[2]。滤波器本身有损耗，所以缩短电缆仍是最好的办法[2]。新项目可以考虑选用变频专用电机[2]。
快速脉冲还会通过共模电压和电容耦合在电机轴上形成高频电位，使电流穿过轴承滚动体，造成轴承电蚀（搓板纹）[2]。DOE建议的措施有：把载波频率降到2–5 kHz；从电机机座到变频器敷设专用低阻抗接地线；选用三相对称布置在接地线周围的电缆；电机两端轴承都绝缘和/或加装轴接地电刷，备用电机也要同样处理[2]。DOE同时提醒，载波频率高于5 kHz时，如果没有防护措施，很可能损坏轴承[2]。
安装环境与降额：以GK620的使用条件为例
GK620规定室内壁挂安装、IP20防护、强制风冷，环境温度−10～40 °C，相对湿度0～95%无凝露，振动小于5.9 m/s²（0.6 g），海拔0–2000 m[3]。超出40 °C后每升高1 °C降额1%（最高50 °C），海拔超过1000 m后每升高100 m降额1%[3]。
举例：额定电流17 A的机型装在45 °C的柜内，按上述规则可输出约16.2 A，电机满载电流接近17 A时就要上选一档。YCB3000同样规定40 °C以上降额、最高50 °C，海拔每升高100 m降额1%[7]。
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
关联部件
资料来源与适用范围
核对日期：2026-10-17。原理、节能和电机保护内容来自美国能源部2012年发布的两份电机系统技术简报；型号数值均来自厂家官网产品页或样本，于2026-10-17访问。IEC 61800系列标准原文未查阅，页面未引用其条款。
- 美国能源部（DOE）Motor Systems Tip Sheet #11：Adjustable Speed Drive Part-Load Efficiency（DOE/GO-102012-3730，2012年11月）负载功率关系、节能估算数据、部分负载效率表和排风机算例。
- 美国能源部（DOE）Motor Systems Tip Sheet #15：Minimize Adverse Motor and Adjustable Speed Drive Interactions（DOE/GO-102012-3739，2012年11月）整流逆变结构、PWM载波、电缆过电压、滤波器和轴承电流措施。
- GTAKE GK620 General-purpose AC Drive 产品页GK620输入、频率、过载、载波、精度、效率、环境与降额、安装条件。
- GTAKE GK620 产品样本 PDF（AC DRIVE DM V1.00）GK620样本第1–6页：功率范围、端子、重载/轻载额定电流表、外形尺寸。
- GTAKE PFQD Series Four-quadrant AC Drive 产品页PFQD的AFE功率因数与谐波、直流母线范围、闭环精度、环境温度。
- AnyHz FST-650L 低压矢量变频器产品页FST-650L功率、电压、频率、G/P型过载、载波和控制精度。
- CNC Electric YCB3000 变频器产品页YCB3000输入允差、过载、环境温度与降额、海拔。
- Inomax MAX500 通用变频器产品页MAX500功率范围、电压等级、控制方式和通信。
