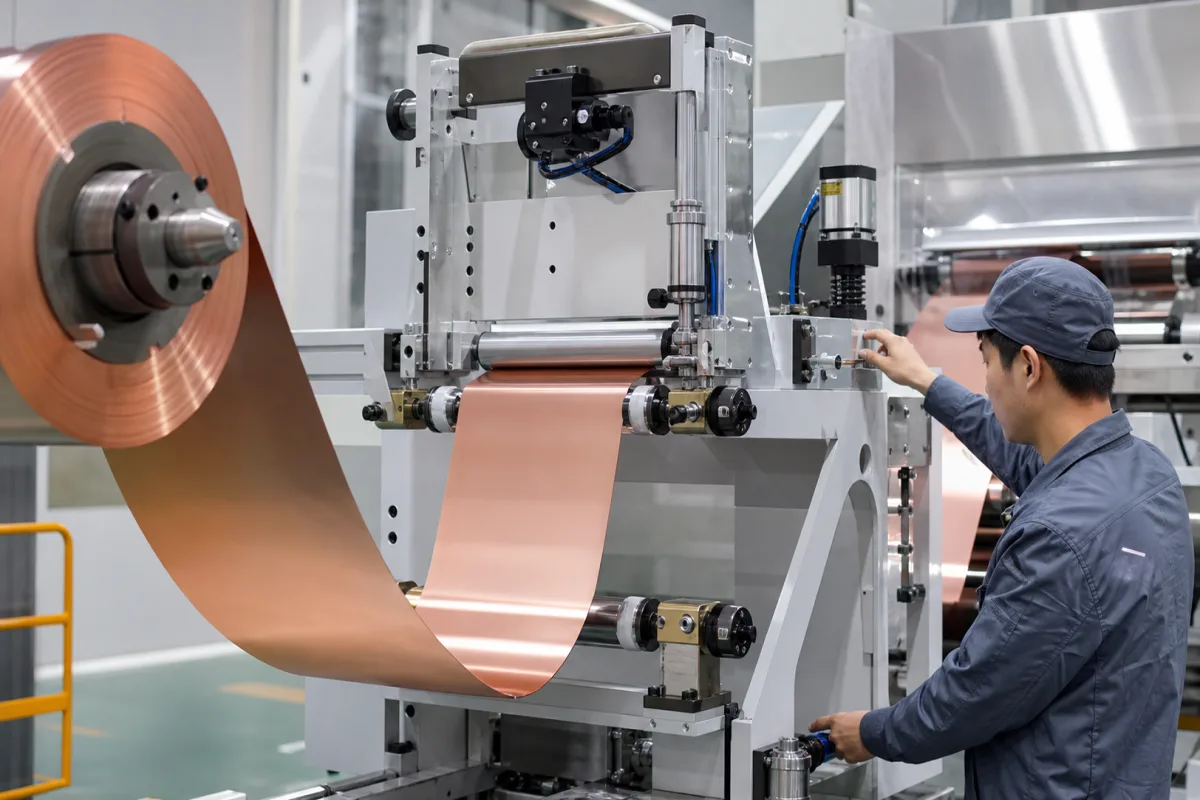

卷材张力控制单元

卷材张力控制单元是锂离子电池电极涂布机中的一个关键子系统，其核心功能是在涂布、干燥和卷绕过程中精确调节并维持移动电极箔的恒定张力。通过确保张力一致，该单元有助于实现均匀的涂层厚度，防止褶皱，并保持电极材料的尺寸稳定性。该单元利用张力传感器（如称重传感器或浮动辊）测量实际卷材张力，将测量值与设定值进行比较，并通过闭环控制系统（通常为PID控制器）调整制动或驱动扭矩，以纠正任何偏差。这种控制动作可补偿速度变化、卷径变化和其他工艺扰动，确保在各种条件下张力稳定。该单元设计用于集成到涂布机中，并提供一系列可根据工艺要求调整的参数。主要规格包括：张力范围0.5–10 kN，张力精度（稳态下设定值的±0.5%），卷材速度范围10–300 m/min（最大速度取决于卷筒惯性），卷径范围（用于放卷/收卷）100–600 mm，控制响应时间（90%阶跃响应）≤50 ms，电源电压24 V DC ±10%（防反接保护），功耗≤120 W（不包括执行器），工作温度0–50 °C（无冷凝），防护等级IP54–IP65（符合IEC 60529，用于控制柜和传感器），传感器类型为称重传感器模拟输出（0–10 V DC），通信接口选项为Profibus DP、EtherCAT或模拟量（1–2通道），重量15–60 kg（取决于配置）。该单元采用不锈钢外壳、精密轴承、陶瓷涂层辊和电子控制元件制造。这些材料的选择旨在确保工业环境中的耐用性和性能。作为目录列表，所提供的数值为参考范围；具体型号的数值和标准必须在采购或安装前与法定制造商或供应商核实。该单元不是独立产品，而是用于集成到更大系统中的组件。正确选型需要考虑卷材材料特性、线速度、卷筒惯性和环境条件。验证问题应涉及与现有控制系统的兼容性、传感器校准以及相关标准的符合性。维护信号包括张力精度偏差、响应时间增加或辊异常磨损。故障边界包括超出规定温度或电压范围运行，这可能导致性能下降或损坏。该单元不包括执行器；这些必须单独指定。有关详细技术数据和安装指南，请咨询制造商文档。
