Mesh连接节点，IP路由连接网络，漫游由接入过程处理
产品作用

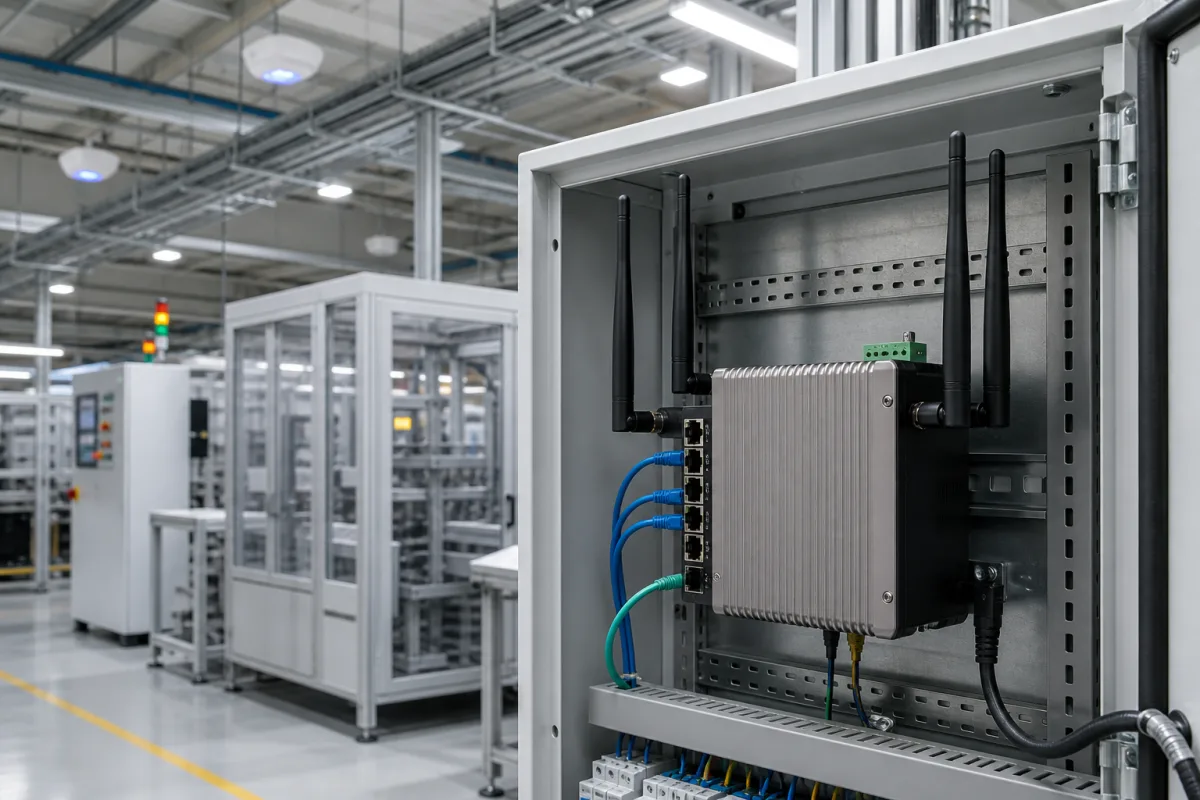

工业级网状Wi-Fi路由器将IP网络连接与Wi-Fi Mesh功能用于工业部署。Teltonika RUTM10官网明确列出Wired Wi-Fi Router、Mesh及快速漫游；这些是不同功能，仍需确定每台设备承担的角色、上联和客户端接入方式。“工业级”名称本身不证明防水、温度范围或所有终端互通。[1][2]
工作原理
Mesh节点通过配置的无线网络参与连接与转发，路由器再按网络设置连接相应IP网络。RUTM10无线手册将Mesh gateway、node、Mesh ID、无线电和网络配置分别列出；终端在接入点之间移动则还涉及漫游。手册对802.11v指出客户端可以忽略建议，不能把系统建议理解为终端总会自动切到最强信号。[2]
五项硬件功能，区分内置电路和外部附件
处理、射频、天线、供电和热管理用于理解连接及安装条件，不代表五个可单独更换的模块。备件和接口仍按具体硬件版本与交付清单确认。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 主处理器 | 执行网络路由、管理与配置任务。业务是否稳定还取决于无线链路、节点角色和终端，不从处理器名称推定全网吞吐。[1][2] | 主板、处理器封装及维修件以型号制造资料为准；没有材料清单时不推定芯片或板材。 |
| 无线射频部分 | 完成相应频段的无线收发。RUTM10资料列双频Wi-Fi5及MU-MIMO；射频功能不等于已证明存在可拆换通用无线模块。[2][5] | 按无线电、射频连接和主板版本核对；不由制式名称推定FR-4等级或器件构成。 |
| 天线与射频连接 | 天线承担无线信号的辐射与接收，并通过相应射频接口连接无线电。RUTM10快速指南附件表列外置RP-SMA全向天线；频段、接口和安装位置需成套确认。[4] | 采用具体天线和馈线资料；外置天线不能写作所有机型共有的内置PCB铜走线。 |
| 主机供电与外部电源 | 将符合要求的直流电送入主机。RUTM10采用4pin直流输入或指定LAN1的被动PoE；附件AC适配器与主机输入属于不同对象。[3][4] | 按电源、接插件和极性资料选配，不假设路由器内部必有可直接接市电的整流单元。 |
| 热管理与附加散热配置 | 热管理使设备工作产生的热量向环境散出。安装需满足本机环境和通风要求，附加散热装置按配置确认；不据网络负载认定机内有风扇或需外接液冷。[4] | 壳体、导热结构和额外附件分别按型号确认，不预设统一铝散热器或风扇备件。 |
十三项规格，先看其描述的是链路、主机还是附件
下列具名数值来自RUTM10官网、无线手册、供电章节及快速指南。AP的户外额定不用于补齐路由器规格；没有型号证据的并发、防护、功耗和重量仍需交付资料。[1][2][3][4]
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 无线标准 | RUTM10：Wi-Fi5／IEEE802.11ac | 手册分别列2.4GHz和5GHz无线配置，不能凭Wi-Fi名称推定6GHz或所有Mesh实现互通。[2][5] |
| 无线标称速率 | RUTM10无线说明：最高867Mbps | 这是原厂无线能力描述，不是每个终端、每一跳或整网有效业务吞吐保证。验收需在实际回程和业务负载下测量。[2] |
| 工作频段 | RUTM10：2.4GHz、5GHz | 无线手册分别列频段、模式与信道带宽；国家／地区设置和部署条件需核对，不能把频段名称当任意信道均可用。[2][5] |
| 以太网端口速率 | RUTM10：4个Gigabit RJ45端口；1Gbps＝1000Mbps | 逐口确认物理速率和WAN／LAN角色。端口线速不等于穿过Mesh、NAT及实际业务后的吞吐。[1][5] |
| 并发客户端及业务容量 | 按所选固件与现场负载测试确认 | 给出终端数量、应用流量、移动方式和允许中断条件；接入数量与所有终端持续工作的容量分别验收，不只验证能否连上SSID。 |
| 工作环境 | RUTM10快速指南：−40～+40°C，10%～90%无凝露，干燥环境 | 采用该指南明确列出的运行条件；采购时确认交付型号和指南版本，并核对实际安装位置的温湿度，不能把工业名称当户外许可。[4] |
| 电源输入与被动PoE | RUTM10：4pin或LAN1被动PoE，9–50VDC | 供电章节明确不兼容802.3af／at及更新PoE标准；只有指定端口支持该被动输入，也不能据此给其他设备输出PoE。[3] |
| 功耗与供电预算 | 需取得所选配置的功耗与电源要求 | 附件适配器额定输出不等于路由器实际功耗；电源选择还需计入接入的额外外设。以型号说明及实际负载记录核对，不混典型与最大值。[3][4] |
| 天线及增益 | RUTM10指南附件表：外置RP-SMA全向天线，3.5dBi | 附件取决于订单代码。天线接口、适用频段及安装条件同时确认，不能移作内置天线增益或据增益许诺覆盖距离。[4] |
| MIMO配置 | RUTM10无线说明列MU-MIMO；数字阵列配置另核型号表 | MU-MIMO名称不能直接写成4×4；应确认空间流、无线电及客户端能力，不将天线数量简单等同所有模式下的空间流。[2] |
| 防护等级 | 取得所选主机及安装方案的明确等级 | RUTM10快速指南要求干燥环境。外加机柜的防护等级不等于主机等级，天线、接插件和进线也需按安装方案处理。[4] |
| 安装方式 | 确认主机支架、固定件与天线走线 | 选配支架和附件按交付清单核对；不从工业类别推定墙面、抱杆和DIN导轨均为标配。保持快速指南要求的使用环境。[4] |
| 重量 | 主机净重与安装、天线及电源附件分列 | 用于安装承载和运输核对，需型号清单；不能用外观、机柜或不同AP型号的重量替代路由器净重。 |
先画上联、回传和终端，别用一个Mesh词包办全部功能
在拓扑图上标出有线网络、Mesh节点、终端接入和需要跨网段的业务。RUTM10无线配置分别列gateway与node，以及参与的radio和network；配置角色不能仅从设备摆放位置判断。[2]
工业AP也可能有Mesh或路由相关模式。Moxa AWK-4262A的官方分类是AP／bridge／client，技术页把Mesh和Client-Router分别列为模式。这不证明两个模式可同时启用，更不证明它与另一厂家Mesh互通。[6]
左右滑动查看完整表格 →
867Mbps与千兆端口，不能相加成现场业务带宽
RUTM10原厂分别描述最高867Mbps无线能力和4个Gigabit端口。前者不是终端实际传输测试，后者不是每条无线路径的容量；多频段、端口数和速率名称不构成可直接相加的业务吞吐。[1][2]
验收记录应包含节点位置、实际回传路径、使用频段和信道、固件与配置，以及同时工作的终端和应用。将固定终端和移动终端的结果分别记录：关注应用可用吞吐、时延变化、丢包和恢复，而不只看单台空载测速。
金属遮挡、现场无线使用和移动路线需要在实际位置检查。用一张覆盖示意或一次近距离测速，不能替代整个任务区域的持续业务测试；有干扰或节点路径改变时，还应观察应用是否保持连接及如何恢复。
被动PoE不是af／at，双输入切换也可能让设备重启
RUTM10供电章节将4pin与LAN1被动PoE均列为9–50VDC，并明确不兼容802.3af、802.3at及更新PoE标准。接线先确认端口、极性、允许范围和电源要求，不能把普通标准PoE交换机与被动注电当同一种供电。[3]
该章节还说明双输入切换会有短暂失电，设备可能重启。因此，双电源输入不自动等于不中断冗余。将断开一个输入、输入恢复后的启动与业务重连纳入测试，记录现场电源条件和实际恢复结果。[3]
快速指南附件的AC100–240V输入、12VDC／1.5A输出属于适配器，不是路由器直接接市电的规格。指南同时要求干燥环境、−40～+40°C及无凝露湿度条件。机柜、天线引出和供电装置应按同一安装方案确认，不能从单个附件或工业名称推定整套户外能力。[4]
把移动、掉线和重启列入验收，留下能够复现的配置
提交需求时写清业务终端、节点位置、上联方式、供电条件和应用允许的中断；让供应方说明拟用硬件、固件、Mesh角色、认证与客户端配合。RUTM10的Mesh参数与漫游设置分列，客户端又可忽略802.11v建议，不能用“总选最强信号”代替验收结果。[2]
现场试验应覆盖正常业务、移动穿越覆盖区、选定节点或上联失效，以及供电切换后的恢复。预先约定记录方法和通过条件，保留丢包、应用连接、重连时间、节点状态和配置版本；没有测到的指标不写成确定的服务保证。[2][3]
维护时区分供电、无线链路、配置及应用状态。设备有电却业务断开，不直接等同射频器件损坏；应保存故障时间、设备日志、端口和节点状态。风扇异响只有在该机实际配置风扇时才是检查对象，不能作为全部小型路由器的共同维护项目。
下方供电资料入口用于阅读外部电源类别，不表示型号适配或主机内部电源结构。处理器、射频和散热的功能说明也不能作为某厂家可独立供应这些部件的证明。
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
关联部件
资料来源与适用范围
核对日期：2026-10-16。RUTM10作为公开技术实例，未核实库存或供货承诺；Moxa只用于AP与模式差异的对照。主机、适配器、天线和机柜各自的额定不能合成同一设备规格；标准实现、互通与具体交付配置仍按相应版本确认。
- Teltonika：RUTM10 Wired Wi-Fi Router路由器身份、Wi-Fi Mesh、双频Wi-Fi5与4个Gigabit RJ45端口；其他额定按具体型号和版本确认。
- Teltonika：RUTM10 Wireless官方手册Wi-Fi5、双频MU-MIMO及最高867Mbps；2.4/5GHz设置、Mesh gateway/node与配置项，客户端可忽略802.11v建议；未据此推定数字MIMO或特定Mesh标准实现。
- Teltonika：RUTM10 Powering Options4pin和LAN1被动PoE9–50VDC；非af／at、不能给其他设备供PoE；双输入切换短暂失电及可能重启、外设供电预算。
- Teltonika：RUTM10 Quick Start Guide指南列运行−40～+40°C、10%～90%无凝露、干燥环境；依订单附件适配器和外置RP-SMA全向3.5dBi天线，不等于主机AC输入。
- Teltonika：RUTM10 Interfaces4个RJ45、2.4／5GHz及其他接口身份；不以接口图证明全部工作模式或型号兼容。
- Moxa：AWK-4262A工业AP／Bridge／Client工业AP分类、AeroMesh及分列的Mesh/Client-Router模式；不证明同时启用、与Teltonika互通或相同防护额定。
