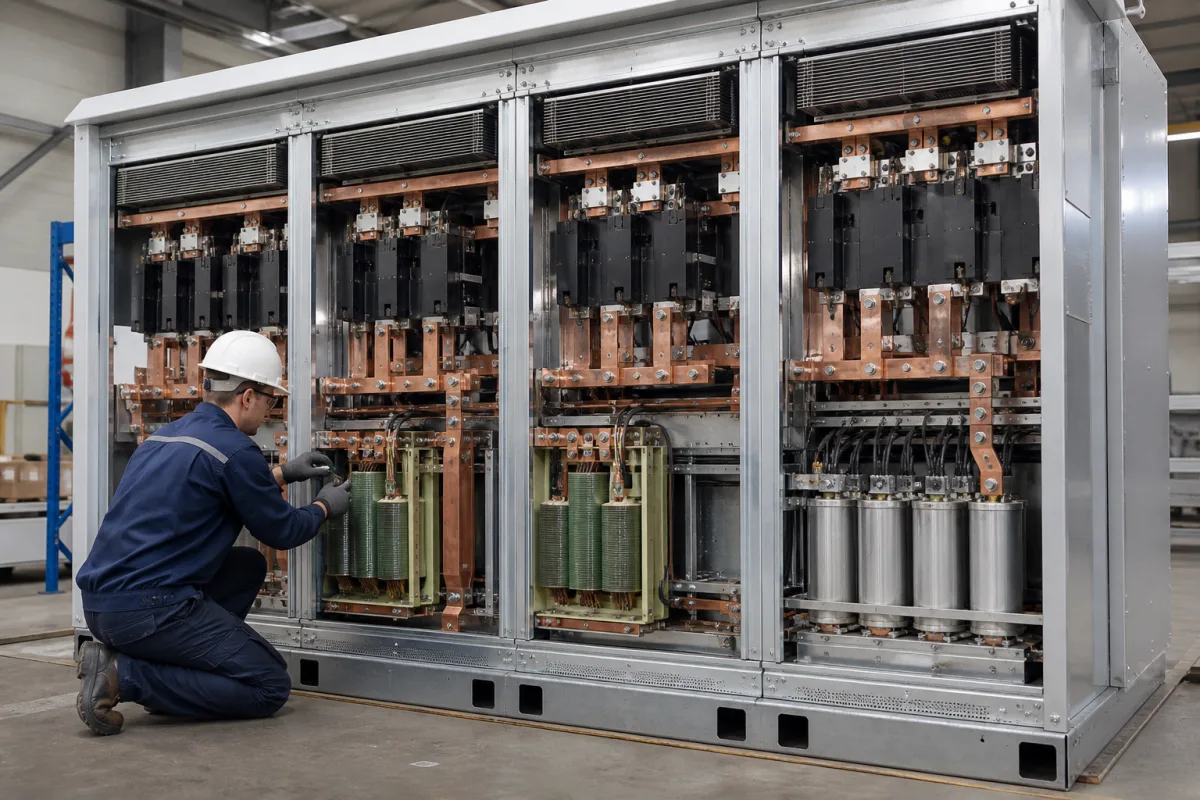

电源单元首先接收输入电源。内部变压器可能调整电压水平。然后使用二极管将交流电整流为直流电。随后的滤波电路（电容器、电感器）平滑波形以减少纹波。稳压电路（线性或开关稳压器）在输入或负载变化时保持恒定的输出电压。保护电路（保险丝、浪涌抑制器）防止过载。该单元通过散热器散热，并可能包含冷却风扇。它通过输入和输出端子或连接器物理连接到系统，将调理后的电源输送到负载。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 输入电压 | 85–264 V AC | Wide range for global useIEC 61000-3-2 |
| 输出电压 | 24 ±1% V DC | Regulated for stable operation |
| 输出电流 | 5–40 A | Depends on model |
| 输出功率 | 120–960 W | Continuous rating |
| 效率 | ≥90 % | At full loadIEC 62301 |
| 线性调整率 | ±0.5 % | Over input range |
| 负载调整率 | ±1 % | 0–100% load |
| 纹波与噪声 | ≤120 mV p-p | Measured with 20 MHz bandwidth |
| 工作温度 | -20–70 °C | Derating above 50°CIEC 60068-2-1/2 |
| 存储温度 | -40–85 °C | Non-operatingIEC 60068-2-1/2 |
| 相对湿度 | 20–90 % RH | Non-condensingIEC 60068-2-78 |
| 防护等级 | IP20–IP65 | IP20 standard, IP65 optionalIEC 60529 |
| 隔离电压 | 3000 V AC | Input to output, 1 minIEC 60950-1 |
| 平均无故障时间 | ≥100000 h | At 25°C, full loadIEC 61709 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 不适用（通常为大气压，除非为特定环境密封） |
| other spec: | 输入电压范围：85-264V AC 或 100-400V DC，输出电压容差：±2%，效率：满载时>90%，保护：过压、过流、短路、过热 |
| temperature: | -20°C 至 +70°C（工作），-40°C 至 +85°C（存储） |
2 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
该单元接受85–264 V AC的宽输入电压范围，适用于全球使用。但是，请务必核实具体型号的确切输入范围，因为可能存在差异。
输出电压为24 V DC，容差为±1%。输出电流范围为5至40 A，具体取决于型号。请确认您的应用所需的确切电流额定值。
满载效率至少为90%，根据IEC 62301测量。实际效率可能随负载和工作条件而变化。请查阅制造商的数据表以获取详细的效率曲线。
工作温度范围为-20至70°C，在50°C以上降额。存储温度为-40至85°C。这些值基于IEC 60068-2-1/2测试。确保充分冷却以可靠运行。
