自动化印刷电路板光学检测系统

基于 CNFX 目录中多个工厂资料的聚合洞察,自动化印刷电路板光学检测系统 在 消费类电子产品制造 行业中通常会围绕 检测分辨率 到 最大PCB尺寸 进行能力评估。

技术定义与核心装配

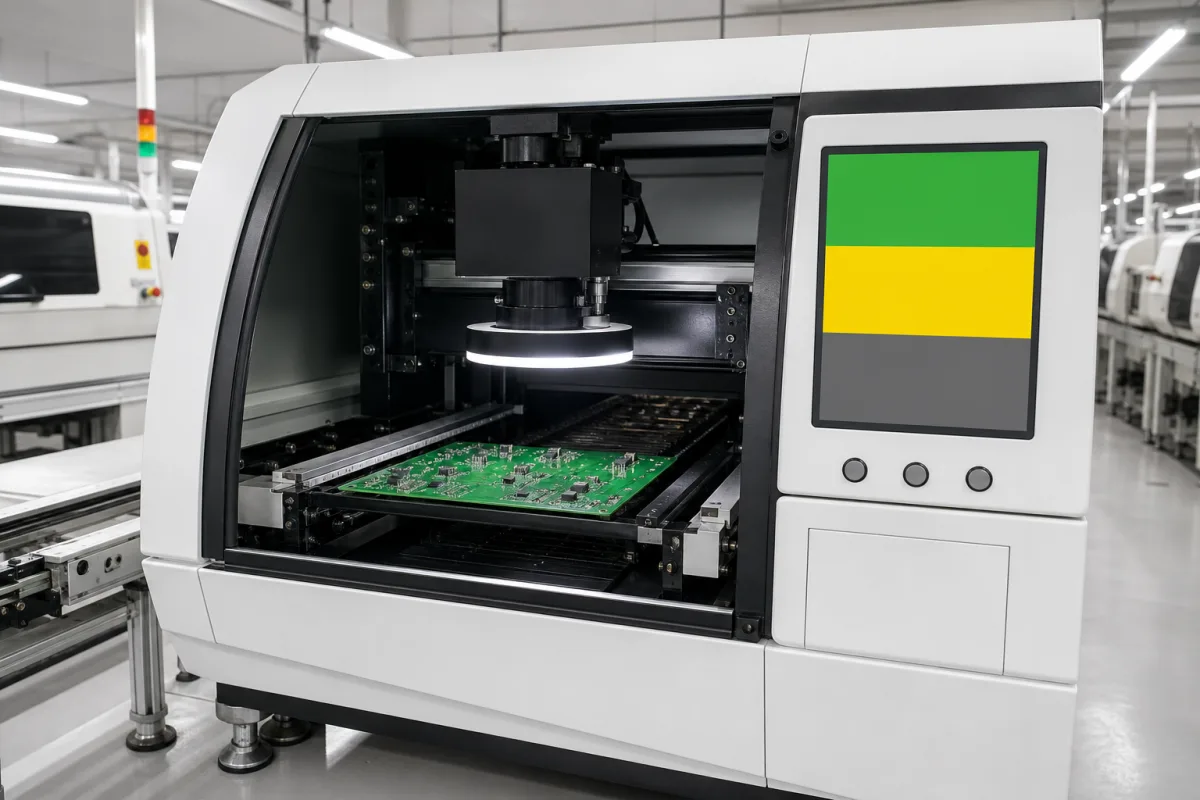

一个典型的 自动化印刷电路板光学检测系统 通常集成 高分辨率摄像头阵列 与 多轴定位系统。CNFX 上列出的制造商通常强调 铝合金框架 结构,以支持稳定的生产应用。

用于消费电子产品制造过程中检测PCB缺陷的自动化视觉系统。

技术定义

一款专为消费电子产品PCB装配线质量控制设计的工业级自动光学检测(AOI)系统。它采用高分辨率摄像头和先进的图像处理算法,识别制造缺陷,如焊桥、缺件、错位和表面瑕疵。该设备在B2B供应链中扮演关键角色,确保最终装配前的产品可靠性,降低返工成本,并在高产量生产环境中维持一致的质量标准。制造商集成此类系统以满足电视、音频设备和家庭娱乐设备等产品的严格质量要求。

工作原理

高分辨率摄像头在受控光照下捕获PCB图像,随后由计算机视觉算法进行分析,将实际板卡特征与参考设计进行比对,以检测偏差和缺陷。

技术参数

检测分辨率
最小可检测缺陷尺寸微米/像素
最大PCB尺寸
支持的最大电路板尺寸毫米
检测速度
区域检测速率平方厘米/秒
相机分辨率
图像传感器分辨率百万像素
灯光类型
可编程灯光配置数量
误报率
误报缺陷检测的百分比%

主要材料

铝合金框架 钢化玻璃视窗 不锈钢组件

组件 / BOM

用于捕获PCB表面的详细图像
材料: 工业级CCD/CMOS传感器,带ABS塑料防护外壳
在摄像头下精确移动PCB板实现全覆盖
材料: 精密直线导轨和伺服电机
提供受控照明以实现最佳缺陷检测
材料: 带漫射器的LED阵列
运行缺陷检测算法和系统控制
材料: 工业计算机,配备专用视觉处理硬件
将PCB板传送进出检测区域
材料: 防静电传送带配铝制框架

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

LED阵列在85°C结温下的热退化 照明强度衰减至标称输出的70%以下 采用帕尔贴元件主动冷却,将LED结温维持在45°C ±5°C
振动引起的光学错位超过0.05°角偏差 传感器平面图像配准误差>2像素 采用具有6自由度隔离阻尼器的运动学安装(固有频率<10 Hz)

工程推理

运行范围
范围
0.5-2.0米/秒输送速度,300-700毫米工作距离,0.1-1.0勒克斯照明强度
失效边界
输送速度超过2.5米/秒导致运动模糊>3像素,工作距离偏离校准位置>±50毫米,照明强度降至0.05勒克斯以下
运动模糊超过奈奎斯特采样极限(1000 fps下像素位移>3像素/帧),光学失焦超出景深范围(f/8光圈下DOF <±0.5毫米),光子散粒噪声超过信噪比阈值(0.05勒克斯下SNR <15 dB)
制造语境
自动化印刷电路板光学检测系统 在 消费类电子产品制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

PCB AOI Machine Automated Optical Inspection System Circuit Board Vision Inspection Equipment

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用匹配与尺寸矩阵

运行限制
pressure:大气压(无压力要求)
flow rate:湿度:30-70% RH 非冷凝,振动:<0.5G,光照:受控环境光
temperature:15-35°C(工作),0-50°C(存储)
兼容性
FR-4 PCB基板阻焊涂层(LPI,干膜)表面贴装元件(0201至大型BGA)
不适用:未经哑光处理的高反射率金属表面
选型所需数据
  • 最大PCB尺寸(长 x 宽)
  • 可检测的最小缺陷尺寸(微米级)
  • 所需检测速度(板/小时)

可靠性与工程风险分析

失效模式与根因
光学系统性能退化
原因:镜头、反射镜或传感器上积聚灰尘、碎屑或污染物,导致图像清晰度下降、误报/漏报以及因环境暴露和过滤不足引起的校准漂移。
机械定位不准确
原因:由于重复高速运动、振动或缺乏润滑,导致线性导轨、皮带或伺服电机磨损或错位,从而产生影响检测精度和吞吐量的位置误差。
维护信号
  • 检测运行中误报缺陷或漏检缺陷的频率增加
  • 输送或定位机构发出异常的振动声、摩擦声或运动不一致
工程建议
  • 实施预防性维护计划,使用批准的材料清洁光学组件,并使用主校准板重新校准系统,以确保性能一致。
  • 定期监控并记录定位精度指标,并根据制造商规范进行机械组件的对准检查和润滑,以防止漂移和磨损。

合规与制造标准

参考标准
ISO 9001:2015 - 质量管理体系ANSI/IPC-A-610 - 电子组件的可接受性CE标志 - 指令2014/35/EU(低电压指令)
制造精度
  • 元件贴装精度: ±0.05毫米
  • 焊点检测分辨率: 0.01毫米
质量检验
  • 自动光学检测(AOI)- 缺陷检测
  • 电气测试 - 连通性和绝缘验证

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

常见问题

这款PCB检测系统能检测哪些类型的缺陷?

该系统利用高分辨率摄像头和先进的图像处理算法,检测常见的PCB缺陷,包括焊桥、缺件、错位部件、划痕和污染。

系统如何在检测过程中最小化误报缺陷?

它采用可编程照明系统、多轴定位和复杂的图像处理软件,以区分实际缺陷和可接受的偏差,从而保持较低的误报率。

这款检测系统能否处理不同尺寸和配置的PCB?

是的,通过可调节的输送机制和最大PCB尺寸容量,它能适应消费电子产品制造中常见的各种PCB尺寸和配置。
