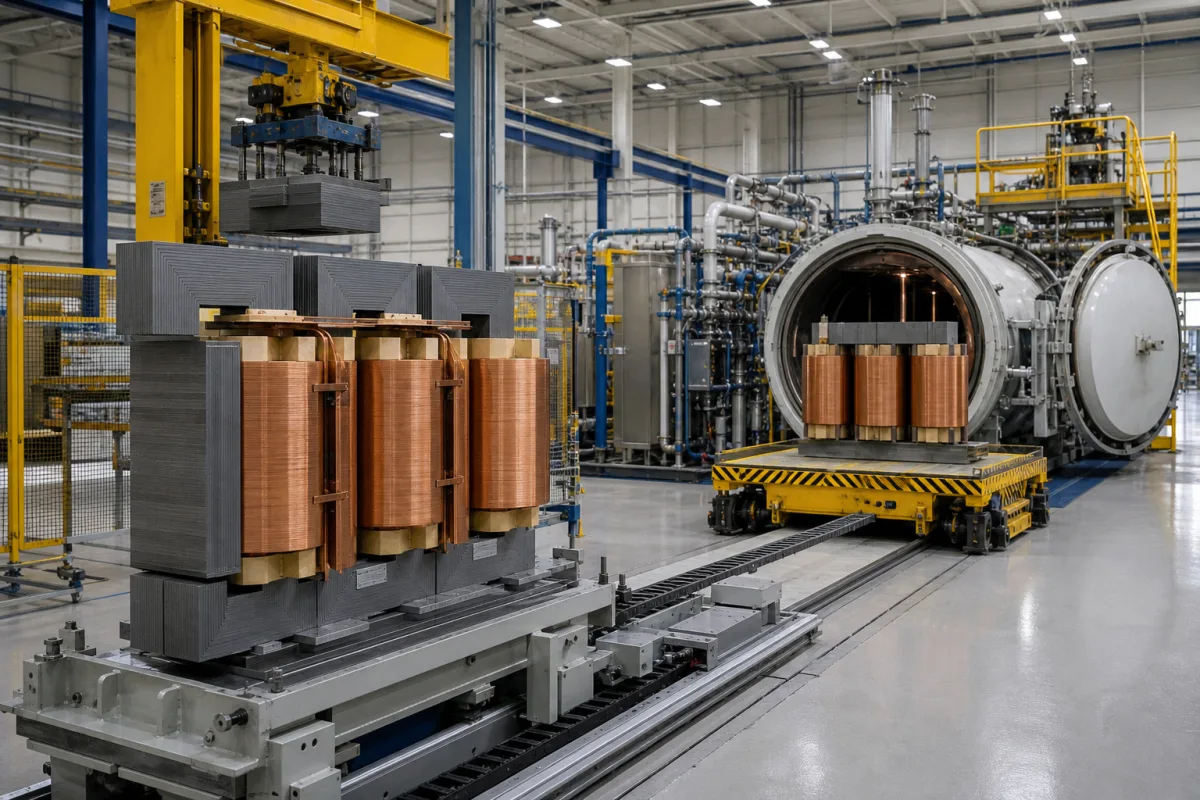

模块化变压器铁芯装配与浸渍系统

模块化变压器铁芯装配与浸渍系统是一套完全集成的工业系统，专为变压器铁芯的大批量制造而设计。该协调生产线处理硅钢薄板的精确叠装、带夹紧结构的铁芯装配以及随后的真空压力浸渍（VPI）以进行绝缘处理。作为变压器制造商的关键资本资产，它能够在电气设备供应链中实现一致的质量、降低人工成本并实现可扩展的生产产量。该系统将物料搬运、精密装配和化学处理模块集成到一个无缝的工作流程中。

主要规格包括最大铁芯尺寸为2000x1200x800毫米，叠装周期时间为12–20秒，浸渍罐容量为3000–6000升，真空度为0.1–0.5毫巴，系统吞吐量为每小时10–30个铁芯。叠装精度为±0.05毫米，浸渍和固化后的绝缘电阻≥100兆欧（符合IEC 60076）。工作温度范围为10–40°C，相对湿度范围为30–80% RH，防护等级为IP54–IP65（符合IEC 60529），电源电压为380–480伏交流（符合IEC 60038）。机器重量为15000–25000千克，占地面积（包括输送机和控制柜）为15000x8000毫米。

该系统面向寻求自动化铁芯生产的变压器制造商。它不是消费品；需要专业安装、操作和维护。所有列出的参数均为参考范围，必须与法定制造商核实具体型号和应用。提到的标准是采购参考，不暗示任何特定单元已认证或合规。购买前务必与供应商确认型号特定值和标准。

该系统自动化执行以下顺序过程：进料和堆叠铁芯叠片、施加机械压力进行粘合、将组装好的铁芯运输到浸渍室，并经历真空循环，然后加压施加绝缘树脂以确保完全渗透和涂覆。堆叠模块使用精密对准以实现±0.05毫米的精度。堆叠后，铁芯被夹紧并移动到VPI室。抽真空至0.1–0.5毫巴以去除空气和水分，然后在压力下引入树脂以浸渍绕组和绝缘。系统在指定的温度和湿度范围内运行，以保持树脂粘度和绝缘性能。它包括安全联锁和过程参数监控。
