储存、材料准备、计量和浸渍分别承担什么任务

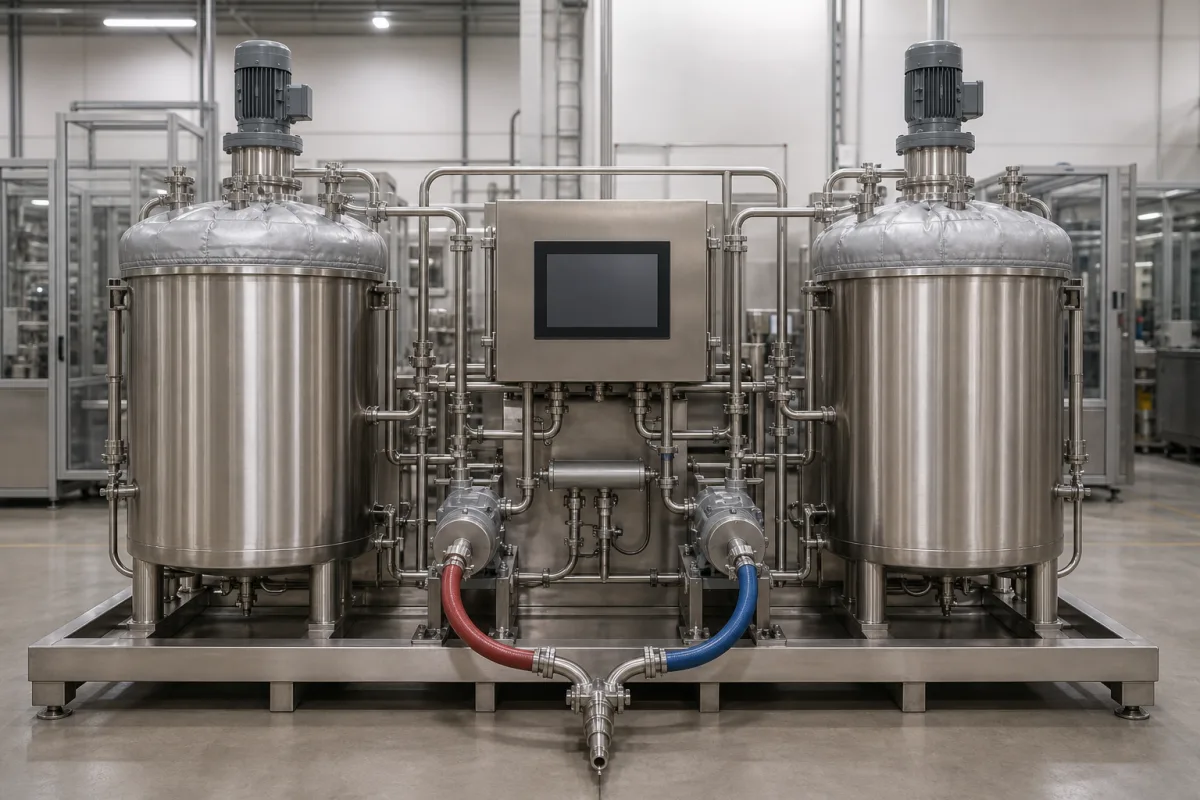

四项功能结构：从供料罐到下游接口
这是一份功能结构说明，不是特定型号的制造BOM。双组分系统还要核对各自的供料支路和混合器；真空、搅拌、加热与冷却是否配置，由材料准备和浸渍工艺决定。[1][5]
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 树脂储罐与材料准备容器 | 储存待用材料，必要时配合搅拌、温控或真空准备。大包装容器、准备罐与计量罐的职责不同：储量充足并不证明计量端的材料已均匀、脱气或达到所需温度。[2][5] | 罐壁、搅拌件、密封与接液附件应按树脂、固化剂及清洗介质分别确认。HÜBERS图示有独立容器与搅拌结构，但不能据图认定所有罐体均为304／316L或具有食品接触适用性。[5] |
| 计量泵与控制阀 | 控制各支路供料量，并完成通断与工序切换。HÜBERS列有活塞泵、齿轮泵及组合方案；用活塞行程控制容积的方式，与通过称重核验实际出料是不同测量环节。[3][4] | 接液泵体、活塞、阀与密封分别选材。HÜBERS提供用于磨蚀性材料的全陶瓷活塞泵选项，说明填料并非一律禁用；也不能由这一选项推断任意泵都能输送带硬颗粒的树脂。[3][5] |
| 输送管线与温控附件 | 连接储存、计量及工艺端，必要时加热、保温或冷却。HEDRICH把供料管加热和回料管冷却列为可选配置，用于处理相应的黏度及温度需求；加热不能概括为防止所有树脂固化。[1] | 管材、软管内层、接头及密封需一起核对介质相容性和压力／温度条件。PTFE内衬或不锈钢只是可能的材料选择，不能代替接头、密封和全管路的设备文件。[1][5] |
| 配方、供料与计量控制 | 协调泵阀、温控和下游工序，记录配方与异常。HÜBERS的DCU独立于系统控制监测泵的压力、量与时间，并在计量异常时报告和停机；这不代表任何PLC都自带同等监测功能。[4] | 由控制器、传感器、驱动、布线及电柜构成，具体外壳材料和环境等级按安装位置确定。计量监测、真空／压力工序控制和设备安全联锁的职责应在供货文件中分清。[4][1] |
十一项规格，先明确测量对象与交付边界
树脂牌号、单组分／多组分流程、批次需求和使用周期决定配置。以下说明参数怎样写入技术协议，不给整类设备设定统一额定值；原厂流程资料与具体树脂TDS、SDS及设备图纸应配套使用。[1][2][3]
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 储量与可用批量 | 分别列储存、材料准备和计量容器的有效容量 | HÜBERS连续材料准备区分物料停留时间与生产供料需求。要说明每种组分用量、补料方式与批次节奏，不能只以总罐容积代替持续供料能力。[5] |
| 单组分出料误差与配比 | 注明质量／体积基准、设定量与实测方法 | HÜBERS的容积计量通过泵行程和驱动控制各组分，DCU另监测压力、量和时间。单泵准确度、各组分实际比例及混合均匀性需要分别验证，不能用一个±百分数同时保证三者。[3][4] |
| 流量、每次出料与供料节拍 | 分别写单支路流量、单次出料及连续／间歇方式 | 双组分要说明各泵及混合后总量的边界；VPI还需计算进料和回料工序。流量条件须包含实际黏度、温度与下游阻力，不把L/h、L/min和每次出料混在一个规格中。[3][1] |
| 供料、计量与浸渍压力 | 各容器和管路分别给出设计、运行及真空条件 | HEDRICH既有泵送，也有压差输送；浸渍容器的加压工序不等于全部储罐、计量泵和软管的额定。要求设备方提供压力边界、保护装置及相应检验文件，不从通用树脂工艺表推定承压能力。[1][6] |
| 储存、供料、工件与固化温度 | 按材料牌号及工艺阶段分列，不合并成单一范围 | ELANTAS PG-105 Rev.06的50～55°C是树脂引入时的工件温度示例，不是树脂储罐温度；固化另要求遵照产品数据表。HEDRICH的加热／冷却为配置选项，不能用工件预热值设置储罐和回流管。[6][1] |
| 主电源与装机负荷 | 按泵、搅拌、真空和温控的实际配置核对 | 系统可能同时含不同驱动与加热／冷却附件，技术协议应列电源制式、接口及同时运行条件。不能由批次或计量功能推定统一三相电压、频率和功率。[5][1] |
| 控制供电与通信 | 区分控制电源、传感器信号、驱动与上位接口 | HÜBERS分别介绍计量驱动、系统控制和DCU数据记录。需核对配方传递、泵反馈、异常停机与生产线接口；某一控制电压不证明通信协议、I/O和联锁均已包含。[4][5] |
| 电柜及现场附件防护 | 按柜体、传感器、驱动和安装区域分别确认 | 树脂计量工艺说明不提供整机统一防护或防爆等级。环境、清洁方式及材料SDS确定后，再核具体订货部件、现场安装和相关证明，不能凭密闭罐或金属外壳推断防爆适用性。[5][1] |
| 接液材料与密封相容性 | 覆盖树脂、固化剂、填料及清洗介质的全部接液路径 | 泵的陶瓷选项与混合器的不锈钢结构承担不同任务。罐体牌号不能替代密封、阀座、软管和清洗相容性；含填料的磨蚀问题也不能仅凭液体名称判断。[3][5] |
| 设备质量与装料载荷 | 分空机、各组分装料、附属设备与运行状态 | 多容器、搅拌、真空及温控配置改变交付范围；设备布置图和载荷资料应明确实际装料情况。不能把一只计量罐或泵组的空重当作整套系统支承与搬运依据。[5] |
| 占地、开盖与维护空间 | 核补料、吊盖、拆泵、混合器及下游连接位置 | HÜBERS容器图示有开盖提升及下置计量泵，HEDRICH另有储存与浸渍容器叠置配置。采购布置图须标出操作和维修路径，不能只用设备外轮廓长乘宽判断现场能否安装。[5][1] |
先画清介质走向，避免把回流浸渍做成双组分混合
HEDRICH的VPI流程在工件抽真空后引入浸渍介质，再以加压促进浸入；介质可通过供料泵送往和返回浸渍容器，也可利用压差输送。其储存系统可能包含冷却、搅拌或排气附件，具体按介质确定。这是电机、发电机与变压器等电气绝缘制造中的工艺参考，不等于所有裸铁芯都要采用同一浸渍步骤。[1]
HÜBERS的双组分路线把液体组分分别准备、脱气和计量，在靠近使用环节形成反应混合物。混合前的组分储存时间与混合后的可使用时间属于不同阶段；材料一旦混合，其黏度会随反应变化。因此询价要同时说明日用量、最小单次量、间歇时间与材料数据，不能只给一个每分钟流量。[2][3]
左右滑动查看完整表格 →
分别管理储存、供料和混合后的停留时间
HEDRICH把供料管加热与回料管冷却作为可选项，HÜBERS的准备容器也可选加热、冷却或温度控制。温控方向应服从材料与工序：为了降低黏度升温，不代表升温后可以无限期储存，也不能把防止物理凝固写成抑制热固性材料反应。储存条件、允许处理温度和混合后使用窗口，应由实际牌号资料及工艺试验确定。[1][2][3]
ELANTAS PG-105是一份2011年Rev.06历史VPI环氧工艺指南。它把预热、树脂引入时的工件温度、抽真空、加压和烘烤分开列出，并明确典型值不用于规格保证；其中50～55°C指工件，不是树脂罐。不能把整张流程表压缩成“系统工作温度”，更不能拿历史通用指南替代当前所购树脂的TDS与SDS。[6]
含填料的组分还需考虑补料和等待期间是否维持均匀。HÜBERS针对易沉降材料提出交付容器搅拌和材料准备，并提供耐磨泵结构选项；是否需要过滤以及可接受的颗粒条件，应与材料供应方和设备方共同确认，不能用统一微米阈值排除所有填充树脂。[2][3]
把异常停机、残料处理和重新计量写进调试范围
HÜBERS DCU监测每个计量行程的压力曲线，同时监测量和时间，记录偏差并在故障时停机。这有助于识别供料和计量异常，但压力曲线正常不单独证明配比、混合均匀性及最终固化质量都合格。调试须使用实际材料，分别记录各支路出料与结果，并明确小剂量、补料、长时间等待和重启时的检查方法。[4][3]
停机后混合器内仍可能有反应材料。HÜBERS介绍一种设在静态混合器前的组分冲洗阀：关闭固化剂侧，再用树脂组分冲洗混合器；它同时说明其他材料体系的冲洗组分取决于材料特性。这是该配置的工艺设计，不是通用清洗指令。应向设备方确认所购阀组如何隔离、哪些段需要排空或更换、冲洗材料相容性及重启确认，避免交叉进入其他组分支路。[3][5]
出现泵密封、接头或罐口滴漏，计量偏差、压力与温度异常，或泵敲击及循环不规则时，应记录工序、材料温度、料位和报警，由设备方按型号排查供料、阀、活塞和密封。不能仅凭声音诊断气蚀，也不能以提高压力或温度掩盖出料不足。维修和开盖前按设备及材料文件执行隔离、泄压和危险控制；过滤要求、密封备件及维护周期应与所用树脂、泵和阀的文件对应。[3][4][1]
资料来源与适用范围
核对日期：2026-10-15。标准公开摘要支持其范围；具体尺寸、公差和验收要求须按约定标准全文及图纸执行。
- HEDRICH：Equipment for vacuum pressure impregnationVPI介质、真空／加压步骤、泵送及压差输送、介质返回，以及可选储存、供料加热与回料冷却；不提供本页整类系统统一承压或温度保证。
- HÜBERS：Material preparation易沉降来料、搅拌、真空准备、连续／间歇及可选温控；不把真空准备的厂商效果描述当所有树脂无气泡的保证。
- HÜBERS：Dosing and mixing反应组分临用混合、容积计量、活塞／齿轮泵与陶瓷选项、静态混合及特定组分冲洗阀；不推广成通用清洗规程。
- HÜBERS：Dosing controlDCU与系统控制的边界、每行程压力曲线及量／时间监测、记录和故障停机；监测不代替订单所需配比和固化质量验证。
- HÜBERS：Process technology for casting and impregnating materials（官网2025文件）PDF第5页流程图、第7–11页材料准备、第12–16页混合、泵、驱动、DCU及冲洗；PDF页码与印刷页码有差别，图中配置不等于所有系统标配。
- ELANTAS：PG-105 VPI Epoxy Resins Dry Vacuum，2011-04-04 Rev.06历史指南两页，第2页区分工件温度与不同处理阶段；典型值不用于规格保证，固化遵照具体产品数据表。不是当前树脂储存参数、压力容器设计文件或通用工艺配方。
