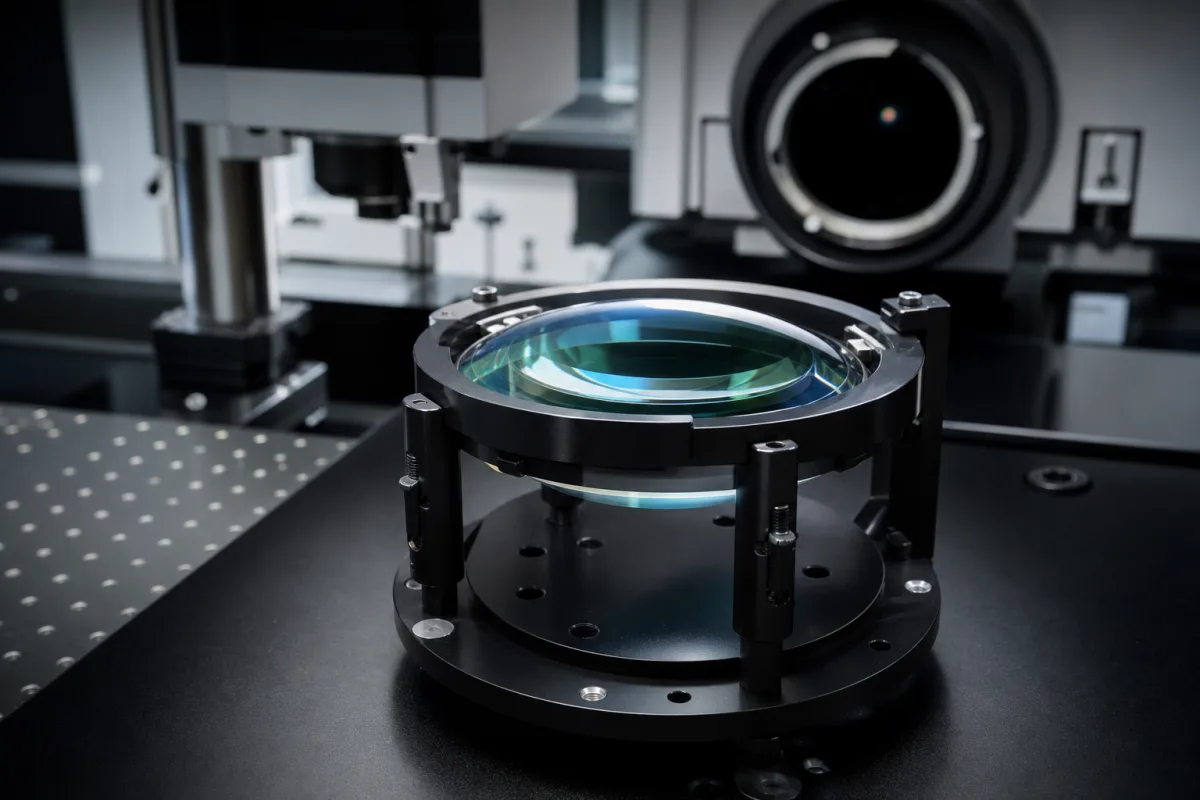

精密非球面透镜元件

一种精密制造的光学元件，旨在校正高性能成像系统中的球面像差和其他光学畸变。它是相机模组、医用内窥镜和工业检测设备B2B供应链中的关键构建模块。制造商将这些元件集成到复杂的透镜组件中，以更少的元件实现卓越的图像质量。该元件的价值在于能够替代多个球面透镜，同时减轻重量和尺寸。本目录条目提供采购和验证的参考规格。有效焦距范围为10至100毫米，直径范围为5至50毫米，中心厚度范围为1至10毫米。表面精度（RMS）按ISO 10110规定为λ/10至λ/4，表面质量（划痕-麻点）按ISO 10110为20-10。在指定波长下透射率超过99%。材料包括光学玻璃（如N-BK7、熔融石英）和光学塑料（如PMMA、聚碳酸酯），其他玻璃可按ISO 12123提供。工作温度范围为-40至85°C，存储温度为-50至100°C。可提供定制镀膜，如AR 400-700 nm，R<0.5%，符合ISO 9211。重量取决于尺寸和材料，通常为0.5至50克。这些数值为参考范围；实际规格必须与法定制造商或供应商确认具体型号和应用。所列标准为采购参考，并非认证。该元件利用精确计算的非球面表面折射光线，将光线汇聚到单一焦点，光学误差最小。选择时需指定焦距、直径、材料、镀膜和环境要求。验证涉及检查表面精度、表面质量和透射率与数据表的一致性。维护信号包括镀膜退化或表面损伤。失效边界包括超出温度范围或表面质量公差。

该透镜利用精确计算的非球面表面曲率折射入射光线，将其汇聚到单一焦点，光学误差最小。与球面透镜不同，非球面轮廓校正了球面像差，减少畸变，提高图像质量。表面形状设计使所有光线（包括离轴光线）都指向同一焦点，这对高性能成像至关重要。材料的折射率和色散决定光线的弯曲方式，表面精度（RMS）确保实际表面与设计在λ/10至λ/4范围内一致。这一原理使透镜能够替代多个球面元件，减轻系统重量和尺寸，同时保持或提高光学性能。
