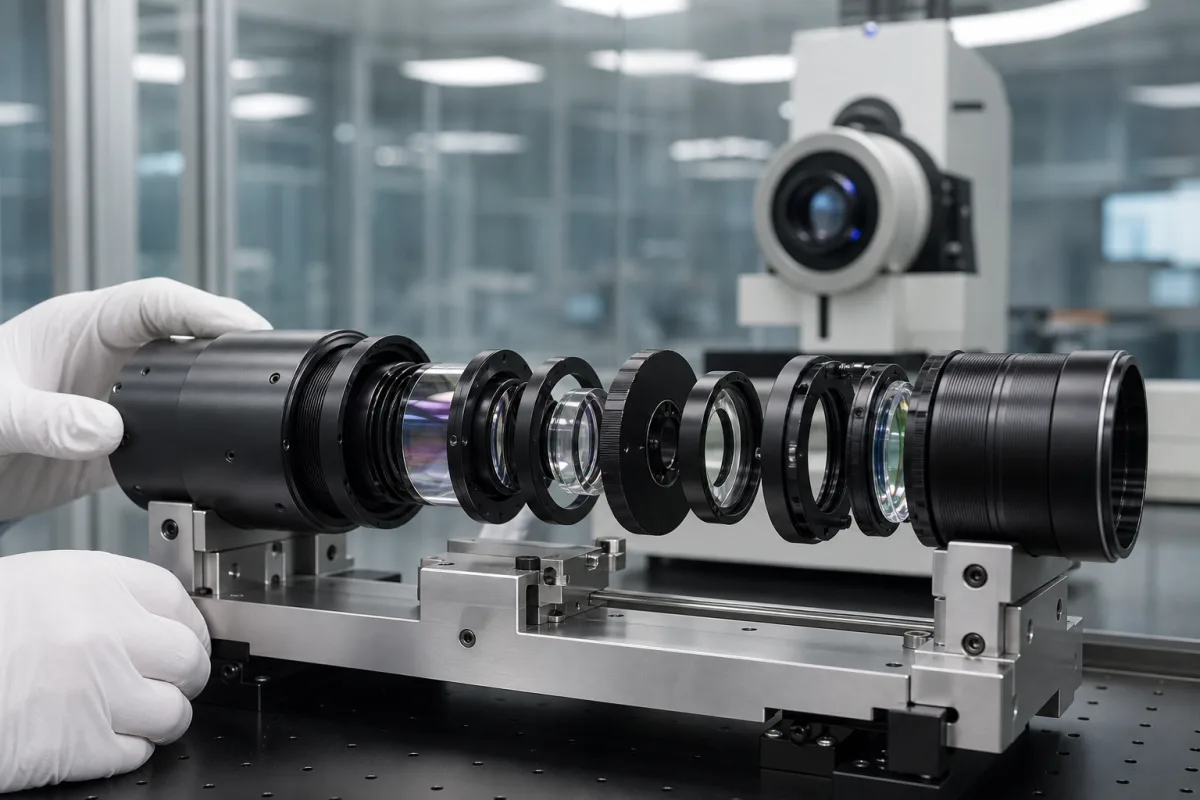

镜筒组件通过精密加工的内表面和安装特征，机械地约束光学元件在精确的空间关系中。它通过材料选择和结构设计提供热膨胀补偿和振动阻尼。内表面经过精密加工，确保光轴的精确对准。组件的结构完整性在操作应力下保持元件位置，而涂层和密封特征则提供环境保护。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 内径公差 | ±0.01 微米 | 内部安装表面直径的精度ISO 2768-m |
| 长度 | 20–150 毫米 | 筒体总成轴向总尺寸 |
| 壁厚 | 1.5–5.0 毫米 | 结构完整性的最小材料厚度 |
| 表面粗糙度 | Ra 0.4–0.8 Ra | 光学安装内部表面光洁度质量ISO 4287 |
| 重量 | 10–200 克 | 组装部件的总质量 |
| 工作温度范围 | -40–85 摄氏度 | 尺寸稳定性温度限值MIL-STD-810G |
| 材料 | 6061-T6 | Aluminum alloy; optional stainless steel or titanium.ASTM B221 |
| 镀层 | Black Anodize | Reduces reflections and enhances corrosion resistance.MIL-A-8625 Type II |
| 螺纹类型 | M12×0.5 | Standard metric fine thread for lens mounting.ISO 965-1 |
| 同轴度 | ≤0.02 mm | Ensures optical axis alignment.ISO 1101 |
| 垂直度 | ≤0.02 mm | Ensures proper seating of optical elements.ISO 1101 |
| 耐压性 | 0.5–1.0 MPa | Withstands internal pressure without deformation. |
| 防护等级 | IP54–IP65 | Protects against dust and water ingress.IEC 60529 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品在 CNFX 数据库中的搜索词、别名和技术称呼。
| pressure: | 0至1个大气压（密封环境） |
| flow rate: | 不适用 |
| temperature: | -40°C至+85°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
镜筒组件可采用铝合金6061-T6、不锈钢316L或工程塑料（PEEK）制造，具体材料选择取决于应用要求，需与制造商确认。
工作温度范围为-40至85 °C，依据MIL-STD-810G。该范围确保在典型环境条件下的尺寸稳定性，但实际限值需针对具体型号进行验证。
防护等级为IP54至IP65（IEC 60529），表示防尘和防水能力。具体等级取决于配置，需与供应商确认。
通过同心度和垂直度公差（均≤0.02 mm，ISO 1101）确保对准。这些公差通过精密加工实现，需对每个单元进行验证。
