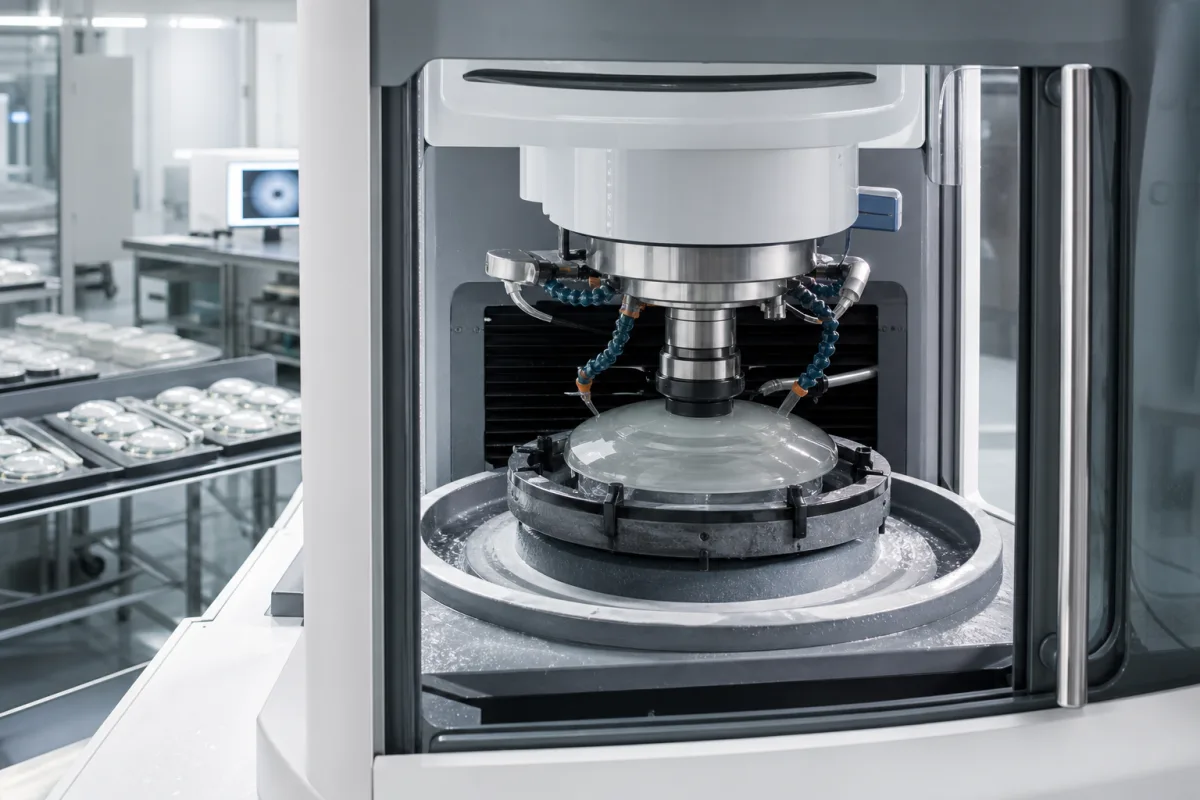

精密光学镜片抛光机

基于 CNFX 目录中多个工厂资料的聚合洞察,精密光学镜片抛光机 在 光学仪器与摄影设备制造 行业中通常会围绕 最大镜片直径 到 表面粗糙度范围 进行能力评估。

技术定义与核心装配

一个典型的 精密光学镜片抛光机 通常集成 抛光主轴组件 与 镜片固定夹具。CNFX 上列出的制造商通常强调 不锈钢304 结构,以支持稳定的生产应用。

通过自动化抛光工艺实现光学镜片纳米级表面光洁度的工业机器。

技术定义

精密光学镜片抛光机是专为光学镜片制造中最终表面精加工阶段设计的特种工业设备。它采用先进的抛光技术,实现具有纳米级粗糙度的超光滑表面,这对于最大限度地减少光散射和最大化光学性能至关重要。该机器是光学仪器供应链中必不可少的资本设备,使制造商能够生产用于相机、显微镜、望远镜和医疗成像设备的高质量镜片。其自动化操作确保了结果的一致性,同时减少了精密光学生产设施中的手动劳动需求。

工作原理

利用旋转抛光垫和精确控制的研磨浆料,通过机械磨损逐渐去除镜片表面的微观材料,通过可编程的压力、速度和运动模式实现指定的表面粗糙度和平整度。

技术参数

最大镜片直径
设备可容纳的最大光学元件直径毫米
表面粗糙度范围
从初始到最终抛光可实现的表面粗糙度范围纳米Ra
抛光转速
抛光主轴的转速范围转/分钟
压力控制范围
针对不同材料的可编程抛光压力范围千帕
定位精度
镜头定位机构的精确度微米
功耗
运行期间的最大电力需求千瓦

主要材料

不锈钢304 铝合金6061 聚氨酯抛光垫 陶瓷研磨浆料

组件 / BOM

通过精确速度控制旋转抛光垫的组件
材料: 不锈钢材质配精密轴承
在抛光过程中固定光学镜片
材料: 铝合金带真空吸盘
将抛光化合物均匀分布在透镜表面
材料: 聚丙烯储罐配蠕动泵
对抛光头施加可编程压力
材料: 带称重传感器的气动执行器
控制精确运动模式以实现均匀抛光
材料: 带伺服电机的直线导轨

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

冷却液pH值漂移至8.5以下导致氧化铈磨料团聚 抛光垫釉化导致材料去除率降低90% 集成pH值监控与自动氢氧化钠加药系统,维持9.0-9.5的pH值范围
因瓦合金主轴 (1.2×10⁻⁶/K) 与 Zerodur 工件 (0.05×10⁻⁶/K) 在温差ΔT>5°C时的热膨胀失配 在632.8 nm波长下,镜片表面像散误差超过λ/4 PV值 使用帕尔贴元件进行主动热补偿,保持主轴与工件之间的温差ΔT<1°C

工程推理

运行范围
范围
0.1-2.0 μm Ra 表面粗糙度,10-1000 rpm 主轴转速,5-50 N 抛光压力
失效边界
主轴振动在 1000 rpm 时超过 0.5 μm RMS 位移,抛光压力超过 60 N 导致亚表面损伤深度 >100 nm
83.3 Hz (1000 rpm/60*5 谐波) 的共振频率激励导致工具-工件颤振,赫兹接触应力超过 1.2 GPa 诱发玻璃基材脆性断裂
制造语境
精密光学镜片抛光机 在 光学仪器与摄影设备制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

Precision Optics Polishing Equipment Optical Lens Finishing Machine Lens Surface Polisher

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用匹配与尺寸矩阵

运行限制
pressure:0.1-0.5 MPa (抛光头压力)
flow rate:5-20 L/min (冷却液/浆料循环流量)
temperature:15-30°C (操作环境温度)
slurry concentration:5-15% 重量比 (磨料含量)
兼容性
BK7光学玻璃熔融石英Zerodur微晶玻璃
不适用:高振动环境 (例如,靠近重型冲压机附近)
选型所需数据
  • 镜片直径范围 (mm)
  • 所需表面粗糙度 (Ra,单位nm)
  • 生产吞吐量 (镜片/小时)

可靠性与工程风险分析

失效模式与根因
表面污染与划痕
原因:研磨浆料过滤不当导致磨料颗粒污染,或磨损的抛光垫在抛光过程中引入微划痕。
主轴轴承退化
原因:负载下的连续高速运行导致润滑失效、热膨胀或颗粒物侵入,从而引起振动增加并最终导致轴承故障。
维护信号
  • 运行期间主轴组件发出可听的高频啸叫或研磨噪音
  • 尽管工艺参数正常,抛光后的镜片表面出现视觉雾状或不一致的光洁度
工程建议
  • 实施带颗粒计数器的实时浆料过滤与监控系统,以保持最佳的磨料颗粒尺寸分布并防止污染。
  • 建立基于振动分析和热成像的主轴轴承预测性维护计划,并按计划使用制造商指定的高温润滑脂进行润滑补充。

合规与制造标准

参考标准
ISO 10110-5:2015 (表面形状公差)ANSI/OEOSC OP1.002-2009 (光学元件规范)DIN 3140-7:2016 (精密工程公差)
制造精度
  • 表面粗糙度: Ra ≤ 0.01 μm
  • 定心误差: ≤ 0.005 mm
质量检验
  • 干涉表面测试
  • 坐标测量机 (CMM) 验证

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

常见问题

这款光学镜片抛光机可以达到什么表面粗糙度?

该机器可实现纳米级表面光洁度,具体而言,适用于高精度光学应用的Ra(粗糙度平均值)范围,对于优质光学元件,通常低于10nm Ra。

哪些材料与此抛光机兼容?

该机器设计用于镜片制造中使用的光学玻璃、晶体及类似材料。它使用陶瓷研磨浆料和聚氨酯抛光垫,这些材料与上述基材兼容且不会造成污染。

压力控制机制如何改善抛光效果?

精密压力控制系统在整个镜片表面保持一致的抛光力,确保材料去除均匀,并防止边缘圆角或中心缺陷,这对于实现光学级表面质量至关重要。
