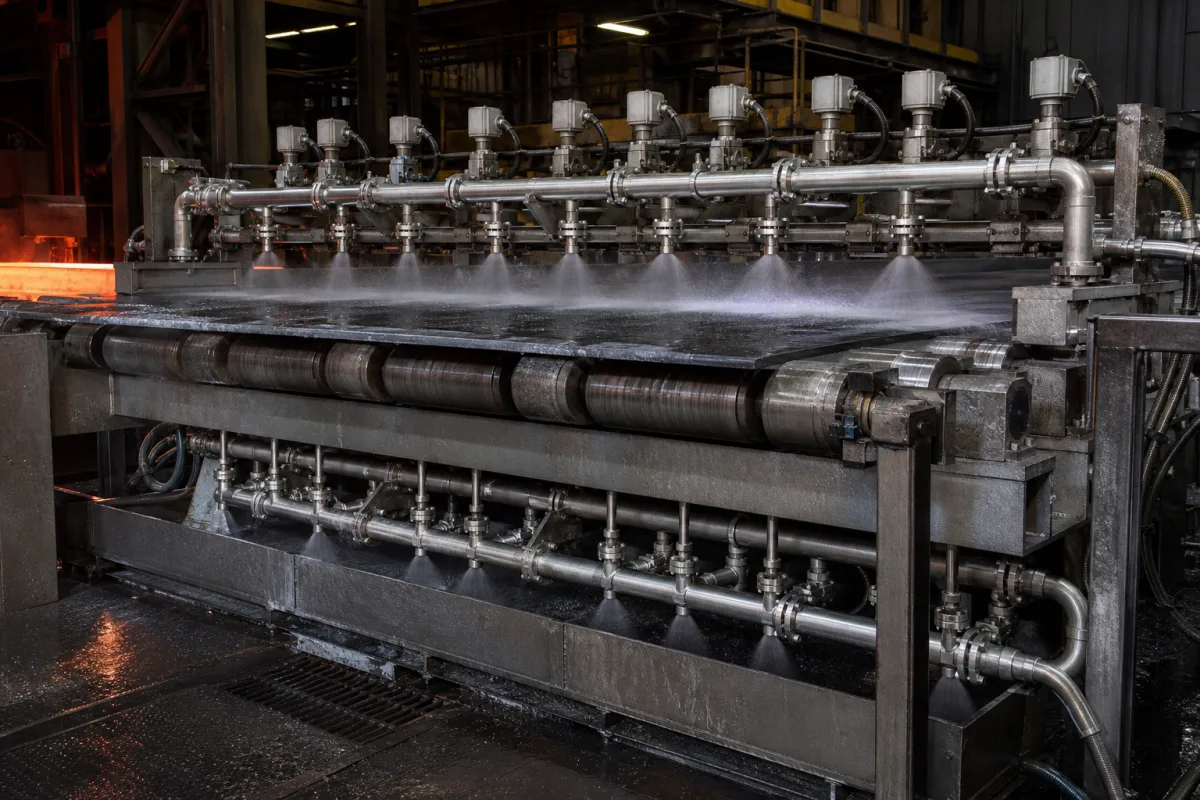

冷却集管通过从中央供应系统接收加压冷却介质（水或空气），并通过沿集管长度布置的多个出口或喷嘴进行分配。介质被引导到经过输出辊道的材料表面，通过对流（水）或强制对流（空气）吸收热量。流量和分布模式通过阀门和喷嘴配置进行控制，以实现特定的冷却曲线。集管设计确保在材料宽度上均匀分布，喷嘴直径和间距影响喷雾模式和冷却效率。工作压力必须保持在规定范围内，以确保适当的雾化或流动。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 工作压力 | 1.0–1.6 MPa | |
| 流量 | 10–50 m³/h | Per header, depends on nozzle count |
| 喷嘴数量 | 4–24 pcs | Customizable per cooling zone |
| 喷嘴直径 | 2–8 mm | Affects spray pattern and cooling efficiency |
| 集管直径 | 60–219 mm | Standard pipe sizes; larger for higher flow |
| 集管长度 | 500–3000 mm | Customizable to table width |
| 材料牌号 | 304/316L | 316L for corrosive environmentsASTM A240 |
| 最高工作温度 | 100–200 °C | For water cooling; air cooling up to 80°C |
| 连接方式 | Flanged/Threaded | Flanged for high pressureDIN 2633 |
| 重量 | 15–120 kg | Depends on size and material |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 水压最高10巴（145磅/平方英寸），气压最高6巴（87磅/平方英寸） |
| flow rate: | 水流量5-500升/分钟（1.3-132加仑/分钟），空气流量10-1000立方米/小时（5.9-590立方英尺/分钟） |
| temperature: | 水温环境温度至150°C（302°F），空气温度环境温度至400°C（752°F） |
| slurry concentration: | 不推荐用于浆料；如不可避免，最大固体含量5% |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
根据目录参考，工作压力范围为1.0–1.6 MPa。请务必与制造商核实您具体型号的额定压力。
常用材料包括不锈钢、碳钢和铝合金。对于腐蚀性环境，指定使用316L等材料等级。请根据您的工艺条件与供应商确认材料等级。
每个集管的流量通常在10–50 m³/h之间，具体取决于喷嘴数量和应用。所需流量取决于冷却需求和集管设计。请咨询制造商进行选型。
连接类型包括法兰和螺纹。法兰连接用于高压应用，标准参考为DIN 2633。请与供应商确认适合您系统的连接类型。
