三维光学传感器头

基于 CNFX 目录中多个工厂资料的聚合洞察,三维光学传感器头 在 计算机、电子和光学产品制造 行业中通常会围绕 标准工业配置 到 重载生产要求 进行能力评估。

技术定义与核心装配

一个典型的 三维光学传感器头 通常集成 投影镜头组件 与 成像镜头组件。CNFX 上列出的制造商通常强调 光学级玻璃透镜 结构,以支持稳定的生产应用。

自动焊膏检测(SPI)系统中用于捕获印刷电路板上焊膏沉积物三维高度数据的光学传感组件。

技术定义

作为自动焊膏检测(SPI)系统中的关键组件,三维光学传感器头负责对PCB焊盘上的焊膏体积、高度、面积及对位情况进行非接触式测量。它通常采用结构光、激光三角测量或相移轮廓术,生成焊膏沉积物的精确三维形貌图,使SPI系统能够在回流焊接工艺前检测出焊膏不足、桥连、对位偏差或体积过大等缺陷。

工作原理

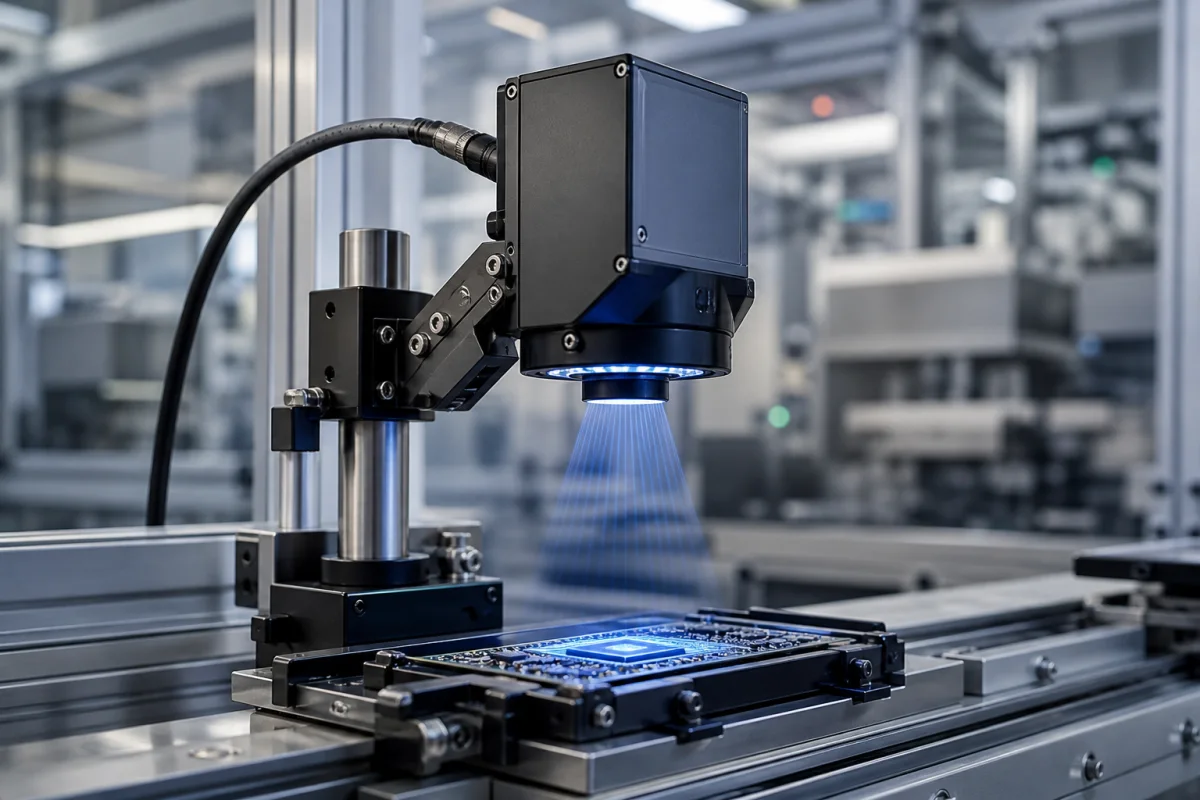

传感器头将光图案(如激光线、结构光条纹)投射到目标焊膏上。一个已知角度偏移的高分辨率相机捕获该图案的形变。系统利用三角测量算法,根据图案在相机图像中的位移,计算表面上每个点的高度(Z轴),从而构建出焊膏沉积物的详细三维轮廓。

主要材料

光学级玻璃透镜 铝合金外壳 精密钢制安装座

组件 / BOM

聚焦并将结构光图案投射到目标表面上
材料: 光学玻璃
将目标物体的变形光图案聚焦到相机传感器上
材料: 光学玻璃
用于捕捉投影光图案的高分辨率图像,以进行三维计算
材料: 硅
外壳
保护内部光学元件并提供安装点,确保机械稳定性和对准精度
材料: 铝合金

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

由于散热不足导致激光二极管结温超过85°C 波长漂移>2 nm导致远心镜头系统产生色差 采用PID控制维持25±0.1°C的集成热电冷却器,配备热阻为0.15 K/W的铜微通道散热器
机械振动在12.5 kHz处激发PZT扫描镜谐振频率 锁相环失锁导致结构光投影出现15%幅度误差 采用在>100 Hz处具有40 dB衰减的主动隔振平台,在镜片驱动器中采用具有0.1°相位裕度的自适应陷波滤波

工程推理

运行范围
范围
0.1-100 μm垂直分辨率,10-500 mm/s扫描速度,5-50 μm横向分辨率
失效边界
激光功率降至5 mW以下,光学畸变超过0.05波RMS,温度漂移超出25°C校准点±0.5°C
光学元件中热致折射率变化(熔融石英的dn/dT = 8.5×10⁻⁶ K⁻¹),光电二极管在结温>85°C时量子效率下降,压电致动器在>10 kHz调制频率下迟滞超过1.5%
制造语境
三维光学传感器头 在 计算机、电子和光学产品制造 中会按材料、工艺窗口和检验要求共同评估。

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:大气压(非接触式光学测量)
flow rate:不适用
temperature:15-35°C(工作),0-50°C(存储)
兼容性
焊膏沉积物(SnPb, SAC合金)FR-4 PCB基板阻焊层表面(绿色、黑色、蓝色)
不适用:未经防眩光处理的高反射表面(镜面金属)
选型所需数据
  • PCB最大尺寸(X, Y, Z)
  • 待测焊膏特征的最小尺寸
  • 所需的测量精度(Z轴分辨率)

可靠性与工程风险分析

失效模式与根因
镜头污染
原因:光学表面积聚灰尘、油雾或工艺碎屑,由于环境暴露且缺乏足够的密封或清洁规程,导致信号质量和测量精度下降。
激光二极管性能退化
原因:热应力、过电流或老化导致输出功率逐渐下降,造成照明不一致和传感器性能降低,通常因散热不良或电涌而加速。
维护信号
  • 尽管工艺条件稳定,但测量读数出现间歇性或波动
  • 传感器外部镜头或外壳上出现可见的冷凝、污迹或颗粒物积聚
工程建议
  • 按照基于环境污染物水平的预定频率,使用制造商批准的非研磨性溶剂和无绒布实施定期清洁。
  • 确保使用带浪涌保护的稳定、洁净电源,并将环境温度维持在规定的操作范围内,以防止电子和光学组件受到热应力。

合规与制造标准

参考标准
ISO 10360-8:2013 - 产品几何技术规范(GPS) - 坐标测量系统(CMS)的验收和复检测试ANSI/ASME B46.1-2019 - 表面纹理(表面粗糙度、波纹度和纹理方向)DIN EN 60825-1:2015 - 激光产品的安全 - 第1部分:设备分类和要求
制造精度
  • 镜头对准:+/-0.005毫米
  • 传感器安装平面度:100毫米范围内0.02毫米
质量检验
  • 激光安全等级验证
  • 光学分辨率校准测试

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

抗静电

A device or system designed to prevent, reduce, or eliminate the buildup of static electricity on surfaces, materials, or components.

查看规格 ->
资产追踪设备

一种利用定位技术实时监测和记录物理资产位置、状态及移动轨迹的电子设备。

查看规格 ->
音频放大器

用于增强音频信号功率以驱动扬声器或其他输出换能器的电子设备。

查看规格 ->
自动化计算机机箱装配系统

用于计算机机箱和外壳自动化装配的工业机器人系统。

查看规格 ->

常见问题

这款三维光学传感器头的主要功能是什么?

该传感器头作为自动焊膏检测(SPI)系统的一部分,用于捕获印刷电路板上焊膏沉积物的精确三维高度数据,从而实现电子制造过程中的质量控制。

这款光学传感器头采用哪些材料制造?

传感器头采用光学级玻璃透镜以确保成像清晰,铝合金外壳提供耐用性和散热性,精密钢制安装座确保在工业环境中的稳定对位。

这款传感器头的物料清单(BOM)包含哪些组件?

BOM包括相机传感器(CMOS或CCD)、外壳单元、用于捕获图像的成像镜头组件,以及用于3D测量应用中结构光投射的投射镜头组件。
