自动焊膏检测(SPI)系统

基于 CNFX 目录中多个工厂资料的聚合洞察,自动焊膏检测(SPI)系统 在 电子元件制造 行业中通常会围绕 测量精度 到 检测速度 进行能力评估。

技术定义与核心装配

一个典型的 自动焊膏检测(SPI)系统 通常集成 三维光学传感器头 与 精密XY运动平台。CNFX 上列出的制造商通常强调 铝合金框架 结构,以支持稳定的生产应用。

基于视觉的系统,用于测量PCB上焊膏的体积、高度和对准度

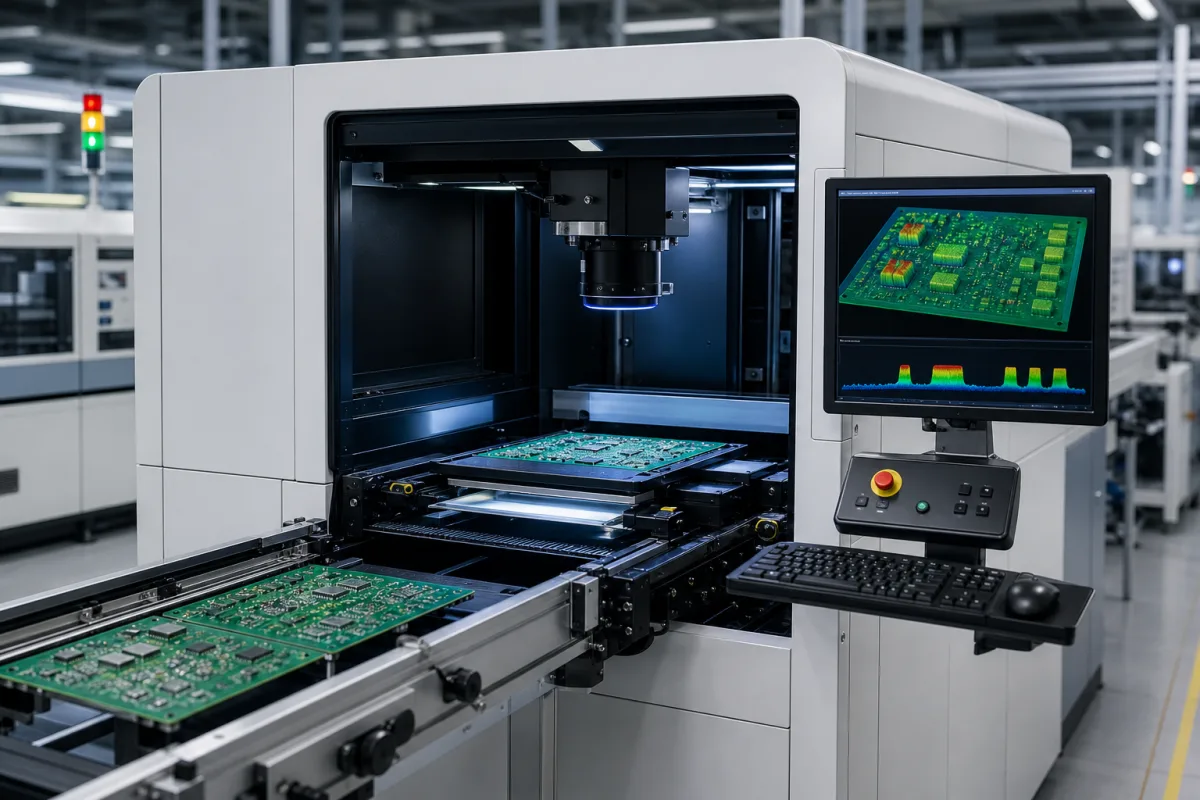

自动焊膏检测(SPI)系统 的工业制造场景图
产品参考图片;具体外观与规格请向制造商确认。

技术定义

自动焊膏检测(SPI)系统是一种独立的工业机器,利用3D光学测量技术在元件贴装前检查印刷电路板(PCB)上的焊膏沉积。它确保焊膏的体积、高度、面积和对准度正确,以防止桥接、焊料不足或错位等缺陷。该系统为过程控制和统计过程监控提供实时反馈,提高首次通过率并减少表面贴装技术(SMT)组装线上的返工。它可作为在线检测站集成到生产流程中,或作为独立的质量控制仪器使用。系统通常采用铝合金框架、不锈钢部件、光学玻璃透镜和聚碳酸酯安全罩。关键参数包括测量精度±0.05 μm,检测速度30–60 cm²/秒,最大板尺寸510×460 mm,分辨率10–20 μm/像素,重复性±0.02 μm,功耗1.5–2.5 kW,工作温度15–35 °C,工作湿度30–80% RH,防护等级IP54–IP65(依据IEC 60529),电源电压220–240 V AC(单相,50/60 Hz),重量800–1200 kg,相机类型5–12 MP(单色或彩色)。这些数值为参考范围,必须针对具体型号和应用进行确认。该系统适用于电子元件制造,特别是SMT组装线。它不是消费产品,而是工业工具。采购时,请向法定制造商或供应商核实型号特定规格和标准。

工作原理

该系统使用结构光或激光三角测量将图案投射到焊膏沉积物上。高分辨率相机捕获投射图案的图像,系统处理3D数据以计算每个焊盘的体积、高度和位置精度。这样可以精确测量焊膏沉积,从而检测焊料不足、桥接或错位等缺陷。工作原理依赖于光学测量,不与PCB接触,确保非破坏性检测。

技术参数

技术参数
参数典型区间选型说明与越界后果
测量精度±0.05 微米焊膏沉积高度测量精度
检测速度30–60 平方厘米/秒PCB表面区域检测速率
最大板尺寸510×460 毫米系统可容纳的最大PCB尺寸
分辨率10–20 微米/像素光学系统的空间分辨率
重复性±0.02 微米相同特征测量的一致性
功耗1.5–2.5 千瓦运行期间最大电力需求
工作温度15–35 °CFor consistent measurement
工作湿度30–80 % RHNon-condensing
防护等级IP54–IP65For dust and water resistanceIEC 60529
供电电压220–240 V ACSingle phase, 50/60 Hz
重量800–1200 kgDepending on configuration
相机类型5–12 MPMonochrome or color

区间为行业参考值,供询价时圈定范围用,不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

主要材料

铝合金框架 不锈钢部件 光学玻璃透镜 聚碳酸酯安全罩

组件 / BOM

Components / BOM
  • 三维光学传感器头
    投射结构光并捕获焊膏的三维图像
    材料: 铝制外壳配光学玻璃
  • 精密XY运动平台
    将PCB移动至传感器下方进行完整表面检测
    材料: 铝合金材质配直线导轨
  • 视觉处理单元
    处理图像数据并计算测量结果
    材料: 印刷电路板上的电子元器件
  • 操作员界面面板
    用于系统控制和结果查看的触摸屏显示器
    材料: 不锈钢框架配玻璃触摸屏
  • 照明系统
    为精确图像采集提供稳定照明
    材料: 带漫射器的LED阵列
  • 输送系统
    将印刷电路板运输进出检测区域
    材料: 不锈钢导轨配输送带

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

环境温度波动超过±2°C/分钟 光学校准漂移导致±5 μm测量误差 采用PID控制进行主动热稳定,保持±0.5°C的稳定性
在10-100 Hz频率下振动幅度超过0.5 g 图像模糊导致边缘检测精度低于95% 采用固有频率为8 Hz、阻尼比为0.8的隔振安装

工程推理

运行范围
范围
0.1-150 μm测量范围,5-1000 mm/秒扫描速度,10-50°C工作温度
失效边界
测量精度退化超过±3 μm,光学分辨率低于5 μm/像素,照明强度降至5000勒克斯以下
光学组件热膨胀系数超过15 μm/m·K,LED光通量衰减至初始输出的70%以下,CMOS传感器在650 nm波长下的量子效率降至40%以下
制造语境
自动焊膏检测(SPI)系统 在 电子元件制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

自動化焊膏檢測系統

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用匹配与尺寸矩阵

运行限制
pressure:不适用(非接触式光学系统)
other spec:PCB尺寸: 50x50mm 至 610x610mm, 检测速度: 15-25 cm²/秒, 分辨率: 10-20μm, 照明: 基于LED的多角度照明
temperature:15-35°C(运行), 0-50°C(存储)
兼容性
焊膏(无铅SAC305, SnPb)PCB基板(FR4, 陶瓷, 柔性板)阻焊层(液态光成像阻焊剂, 干膜)
不适用:高振动环境(在10-500Hz频率下超过0.5G)或阳光直射
选型所需数据
  • 最大PCB尺寸(长 x 宽)
  • 所需检测速度(板/小时)
  • 最小缺陷检测尺寸(μm)

可靠性与工程风险分析

失效模式与根因
光学系统性能退化
原因:透镜、相机或照明元件上积聚灰尘、焊膏颗粒或助焊剂残留物,导致图像清晰度下降、误检缺陷或系统校准漂移。
机械定位不准确
原因:XY平台或Z轴中的直线导轨、滚珠丝杠或编码器因润滑不足、颗粒物侵入或机械疲劳而产生磨损或污染,导致错位和检测错误。
维护信号
  • 在常规过程审核中,误报缺陷或漏检缺陷的频率增加。
  • 检测平台在运行过程中发出异常的振动声、研磨声或运动不一致。
工程建议
  • 对光学组件实施严格的定期清洁制度,使用经批准的非研磨材料并在受控环境中进行,以防止污染物积聚。
  • 为机械组件建立预防性维护计划,包括对直线运动系统进行润滑,并通过激光干涉仪或校准件验证定位精度。

合规与制造标准

参考标准
IPC-A-610 - 电子组件的可接受性IEC 61010-1 - 电气设备的安全要求
制造精度
  • 焊膏高度: +/- 0.02mm
  • 焊膏体积: +/- 目标值的15%
质量检验
  • 三维焊膏高度测量
  • 焊膏面积覆盖率分析

生产 自动焊膏检测(SPI)系统 的制造商

3 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网,每张卡都注明这条关系的依据来自哪里。

LeadsIntec Group
· CN
还生产: Rf Pcb、Fuel Level Sensor、Heavy Copper PCB 等 12 项
依据其官网产品页 · 档案由 CNFX 依公开来源整理
官网上的名称:“3D SPI system”
查看来源页 ↗ leadsintec.com · 核验于 2026-09-01
Shenzhen Reaching Electronic Assembly Co., Ltd.
Shenzhen · CN
还生产: Automated Optical Inspection System、Automated Optical Inspection (AOI) System、Reflow Soldering Oven 等 8 项
依据其官网产品页 · 档案由 CNFX 依公开来源整理
官网上的名称:“Solder Paste Inspection Machine”
查看来源页 ↗ reachingea.com · 核验于 2026-09-07
Zhejiang NeoDen Technology Co., Ltd
Huzhou · CN
还生产: Wave Soldering Machine、Solder Paste Printer、Reflow Oven 等 5 项
依据其官网产品页 · 档案由 CNFX 依公开来源整理
官网上的名称:“NeoDen ND S1 Solder Paste Inspection Machine”
查看来源页 ↗ neodensmt.com · 核验于 2026-09-03

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

分享这一页

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

常见问题

SPI系统的主要功能是什么?

主要功能是在元件贴装前检查PCB上的焊膏沉积,测量体积、高度、面积和对准度,以防止缺陷。

系统如何测量焊膏?

它使用结构光或激光三角测量将图案投射到焊膏上,用高分辨率相机捕获图像,并处理3D数据以计算测量值。

典型的性能规格有哪些?

参考范围包括测量精度±0.05 μm,检测速度30–60 cm²/秒,重复性±0.02 μm。请确认您的型号的具体数值。

系统能否集成到现有生产线中?

可以,它可作为在线检测站或独立的质量控制仪器使用,具体取决于工作流程要求。
