摄像头传感器(CMOS/CCD)

基于 CNFX 目录中多个工厂资料的聚合洞察,摄像头传感器(CMOS/CCD) 在 计算机、电子和光学产品制造 行业中通常会围绕 分辨率 到 光学格式 进行能力评估。

技术定义与核心装配

一个典型的 摄像头传感器(CMOS/CCD) 通常集成 光电二极管阵列 与 彩色滤光阵列。CNFX 上列出的制造商通常强调 硅(用于光电二极管和电路) 结构,以支持稳定的生产应用。

一种将光转换为电信号以用于3D光学传感系统中图像捕获的电子设备。

摄像头传感器(CMOS/CCD) 的工业制造场景图

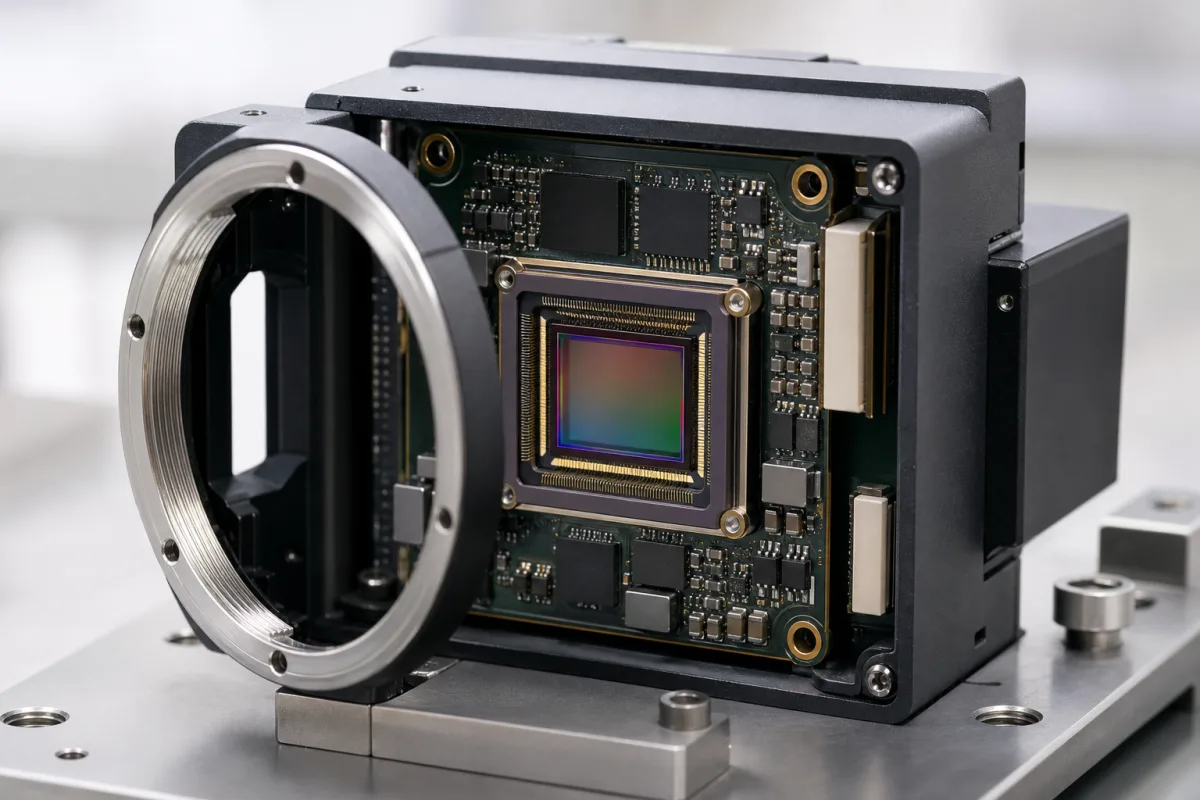

产品参考图片;具体外观与规格请向制造商确认。

技术定义

摄像头传感器(CMOS或CCD)是3D光学传感器头中的关键组件,负责捕获目标场景的光线。它将入射光子转换为电荷,然后经过处理生成数字图像数据。这些数据构成后续3D重建算法(如结构光分析或立体视觉)的基础输入,从而能够测量物体的深度、形状和表面特征。传感器通常由硅基底上制造的光电二极管阵列以及用于读出和放大的支持电路组成。保护性玻璃盖板可防止环境污染物影响敏感区域。关键参数包括分辨率(1–50 MP)、光学格式(1/4–1英寸)、像素尺寸(1.0–10 µm)、帧率(30–240 fps)、动态范围(60–100 dB)、信噪比(40–60 dB)、电源电压(1.8–3.3 V DC)、功耗(50–500 mW)、工作温度(-30–70 °C)、存储温度(-40–85 °C)、接口选项(MIPI、LVDS、并行)、封装类型(CSP、COB、LCC)和重量(0.5–5 g)。这些数值是典型范围,必须针对具体型号和应用进行确认。传感器的性能直接影响3D测量的准确性和可靠性。选择传感器时,需考虑所需分辨率、速度、光灵敏度和环境条件等因素。与处理单元的接口兼容性至关重要。应通过合法制造商或供应商确认型号特定规格和适用标准的合规性。维护信号包括图像伪影、坏点或灵敏度降低,这可能表明传感器退化或污染。故障边界由传感器的工作极限定义;超出极限可能导致永久性损坏。正确处理并遵守规定条件对于可靠运行是必要的。

工作原理

来自场景的光线通过传感器的镜头和微透镜阵列,照射到光电二极管(像素)阵列上。在CCD(电荷耦合器件)传感器中,累积的电荷依次传输到读出放大器。在CMOS(互补金属氧化物半导体)传感器中,每个像素通常有自己的放大器,允许更快、更灵活的读出。然后,电信号通过模数转换器(ADC)数字化,生成数字图像。

技术参数

技术参数
参数典型区间选型说明与越界后果
分辨率1–50 MPHigher resolution for finer detail
光学格式1/4–1 英寸Larger format for better light sensitivity
像素尺寸1.0–10 µmLarger pixels improve low-light performance
帧率30–240 fpsHigher for fast motion capture
动态范围60–100 dBWider range for high-contrast scenes
信噪比40–60 dBHigher is better for image quality
供电电压1.8–3.3 V DCTypical for CMOS/CCD sensors
功耗50–500 mWLower for battery-powered devices
工作温度-30–70 °CExtended range for industrial use
存储温度-40–85 °CNon-operating condition
接口MIPI, LVDS, parallelDigital output options
封装类型CSP, COB, LCCAffects size and integration
重量0.5–5 gFor compact designs

区间为行业参考值,供询价时圈定范围用,不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

主要材料

硅(用于光电二极管和电路) 玻璃(用于保护盖板)

组件 / BOM

Components / BOM
  • 光电二极管阵列
    将入射光子在每个像素位置转换为电荷
    材料: 硅
  • 彩色滤光阵列
    通过像素上特定波长(红、绿、蓝)的光线过滤实现彩色成像功能
    材料: 染色聚合物或颜料
  • 微透镜阵列
    将光线聚焦到每个像素的光电二极管区域,以提高光收集效率
    材料: 聚合物或玻璃
  • 读出放大器
    将收集的电荷转换为电压——CCD上每芯片,CMOS上每像素。
  • 模数转换器
    在芯片上数字化像素信号;一些CCD设计将其置于传感器外部。

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

I/O引脚处静电放电超过2000 V HBM(人体模型) 像素晶体管栅氧化层击穿导致永久性白/黑像素缺陷 在所有I/O线路上集成ESD保护二极管,具有0.5 μm回跳距离和10 Ω串联电阻。
光子通量超过10^15光子/平方厘米/秒导致累积辐射损伤 每10 krad(Si)总电离剂量暗电流翻倍,电荷转移效率降至0.9999以下 采用辐射硬化设计,使用4晶体管钉扎光电二极管像素和100 nm栅氧化层厚度。

工程推理

运行范围
范围
光照度:0.1-100000勒克斯,环境温度:-40°C至85°C,电源电压:3.3-5.0 VDC。
失效边界
结温>125°C时量子效率降至10%以下,>100°C时暗电流超过1000 e-/像素/秒,5.5μm像素的全阱容量饱和点为20000 e-。
硅晶格中电子-空穴对的热生成(肖克利-里德-霍尔复合)随温度呈指数增长,遵循阿伦尼乌斯方程,CMOS传感器的活化能为0.6 eV。
制造语境
摄像头传感器(CMOS/CCD) 在 计算机、电子和光学产品制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

相機傳感器(CMOS/CCD) 相機感測器(CMOS/CCD)

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:大气压(0.1-1.0巴),不适用于压差环境
flow rate:不适用
temperature:工作温度:-40°C至+85°C,存储温度:-55°C至+125°C
兼容性
洁净空气环境光学玻璃/石英窗口非腐蚀性气体环境
不适用:直接液体浸没或无防护外壳的高颗粒物环境
选型所需数据
  • 所需空间分辨率(像素/毫米)
  • 视场尺寸(毫米)
  • 帧率要求(帧/秒)

可靠性与工程风险分析

失效模式与根因
像素退化
原因:长时间运行或环境暴露导致的热应力,引起暗电流增加、热像素或死像素簇。
信号处理故障
原因:操作过程中的静电放电(ESD)损坏或湿气侵入,损害内部电路和数据传输。
维护信号
  • 清洁后仍存在的持续图像伪影(条纹、固定模式噪声或色彩失真)。
  • 尽管电源和连接正常,仍出现间歇性信号丢失或完全黑屏/白屏输出。
工程建议
  • 实施受控的热管理,采用散热片或主动冷却,以维持最佳工作温度范围并最小化热循环应力。
  • 建立ESD安全操作规程,并保持清洁、干燥的环境,采用适当的密封以防止污染和湿气侵入。

合规与制造标准

参考标准
ISO 12233:2017(摄影 - 电子静态图像成像 - 分辨率和空间频率响应)IEC 60747-5-5(半导体器件 - 分立器件和集成电路 - 第5-5部分:光电子器件 - 光耦合器)CE标志(欧盟电磁兼容性和低电压指令符合性)
制造精度
  • 像素间距均匀性:传感器阵列内±0.5%
  • 量子效率变化:在指定波长下±3%
质量检验
  • 暗电流和热像素分析(热噪声测试)
  • 调制传递函数(MTF)测量以验证分辨率
