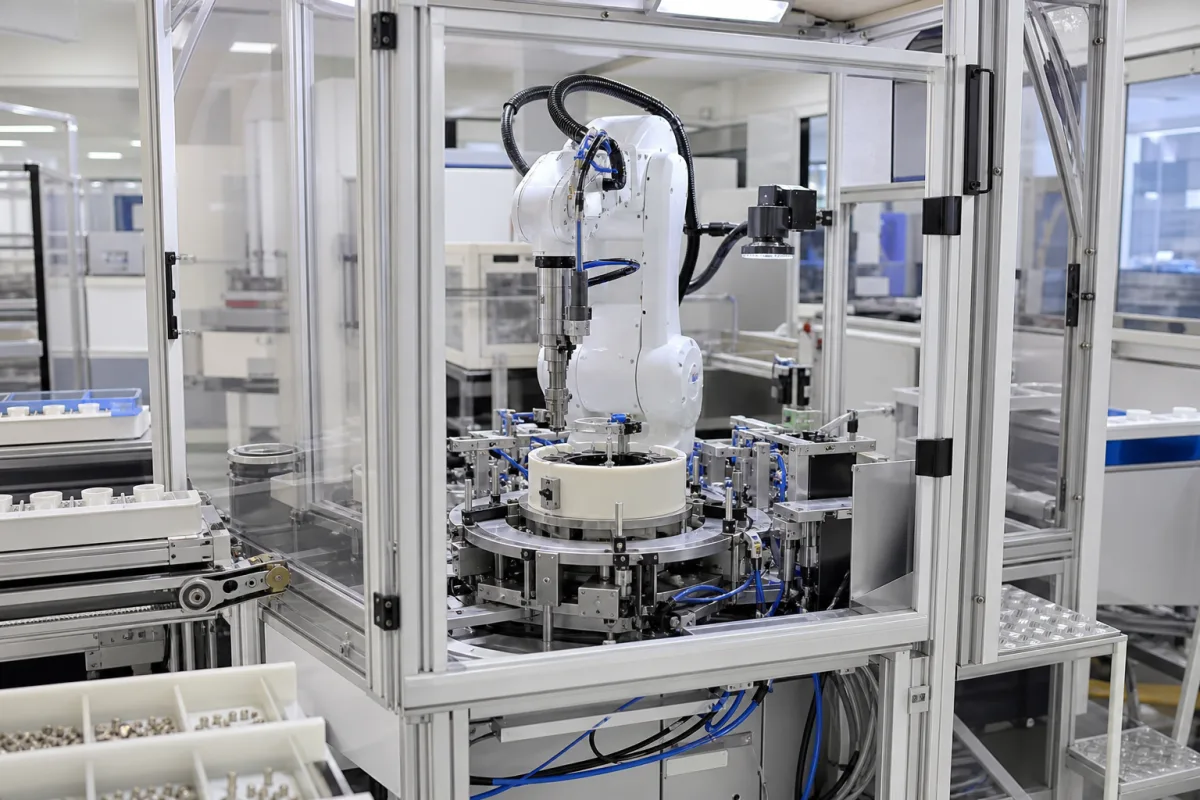

自动化装配站

自动化装配站是集成医学影像系统生产线中的关键组成部分，负责将各种子组件精确、自动地装配成功能性的医学影像系统模块。它作为协调制造过程的一部分运行，确保敏感医疗设备装配的一致质量、高产量和减少人为错误。该站设计用于集成到生产线中，占地面积2.5–4.0平方米，机器重量800–1200千克。它采用铝合金框架和不锈钢夹具（按ASTM A240的304级）制造，以抵抗洁净室环境中的腐蚀。该站在10–40°C的温度范围和20–80%的相对湿度（非冷凝）下运行，符合IEC 60721-3-3。它需要220–240 V AC的电源电压（IEC 60038），功耗为2–5千瓦，包括伺服驱动器和控制器。气动执行器的工作压力为0.6–0.8 MPa；低于0.6 MPa时执行器可能停转。该站实现定位精度±0.05毫米，重复精度±0.02毫米（ISO 9283），循环时间为15–60秒，这决定了生产线的吞吐量。防护等级为IP54–IP65（IEC 60529），提供防尘和防喷水保护。这些参数是参考范围；具体型号的值必须与法定制造商或供应商核实。该站是生产线的组成部分，不是独立产品，其性能取决于正确的集成和校准。

该站通过传送带或机器人传输系统接收预处理的组件。它使用可编程机器人手臂、精密夹具和自动化工具（如螺丝刀、点胶机），由视觉系统和传感器引导，按照预定的装配顺序和公差进行拾取、放置、紧固和连接零件。它与生产线的中央控制系统接口，用于同步和数据记录。该站在指定参数范围内运行，如循环时间、定位精度和重复精度，以确保一致的装配质量。它需要稳定的压缩空气供应（0.6–0.8 MPa）和电力供应（220–240 V AC）。该站设计用于受控环境，温度和湿度限制如上所述。维护信号包括定位精度或循环时间的偏差，这可能表明磨损或错位。故障边界包括在规定的压力、电压或环境范围之外运行，这可能导致伺服性能问题或执行器停转。
