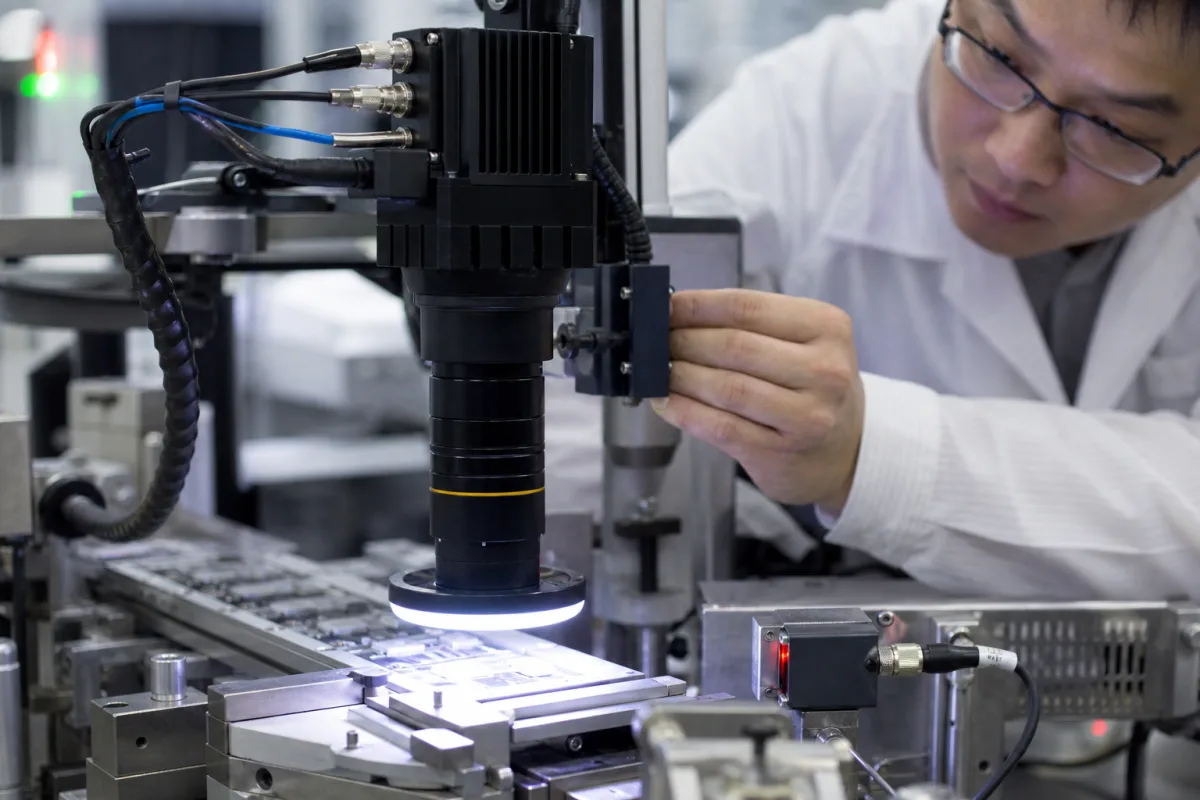

该模块通过使用高速CMOS或CCD传感器，并与精确的照明和触发机制同步工作。当PCB通过检测区域时，相机以预定间隔捕获多张高分辨率图像。然后，这些图像由计算机视觉算法处理以识别缺陷。高帧率确保即使快速移动的生产线也能被检测而不遗漏细节。传感器将光转换为电信号，这些信号被数字化并通过接口（例如GigE、USB3.0或Camera Link）传输到主机。曝光时间可调以冻结运动，传感器尺寸和像素尺寸影响光灵敏度和分辨率。模块的外壳提供机械保护和散热。工作原理依赖于相机、照明和PCB运动之间的精确同步，以确保图像清晰、曝光良好。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 分辨率 | 5–12 MP | Higher resolution for finer defect detection |
| 帧率 | 100–500 fps | Higher frame rate for faster line speeds |
| 传感器尺寸 | 1/1.8–1/1.2 英寸 | Larger sensor for better light sensitivity |
| 像素尺寸 | 2.4–4.5 µm | Smaller pixels for higher resolution |
| 曝光时间 | 1–1000 µs | Shorter exposure to freeze motion |
| 接口 | GigE / USB3.0 / Camera Link | GigE for long distance, USB3 for cost |
| 工作温度 | 0–50 °C | Beyond range may cause image noise |
| 湿度 | 20–80 %RH | Non-condensing |
| 防护等级 | IP40–IP65 | Higher IP for dusty environmentsIEC 60529 |
| 功耗 | 3–10 W | Lower power reduces heat generation |
| 供电电压 | 12–24 V DC | Wide input for industrial power |
| 镜头接口 | C / CS | C-mount for standard lenses |
| 重量 | 100–500 g | Lighter for gantry mounting |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压 (非洁净室使用需要密封外壳) |
| other spec: | 帧率: 1000-10000 fps, 分辨率: 2-20 MP, 照明: 需要500-5000 lux |
| temperature: | 0°C 至 50°C (工作), -20°C 至 70°C (存储) |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
分辨率范围为5至12兆像素（MP）。更高的分辨率允许更精细的缺陷检测，但实际值取决于具体型号。请务必与制造商确认。
该模块支持GigE、USB3.0和Camera Link接口。GigE适用于长距离传输，而USB3.0成本较低。选择取决于系统架构和所需带宽。
工作温度范围为0至50 °C。超出此范围可能导致图像噪声或故障。请确保检测环境中适当冷却。
该模块的防护等级为IP40至IP65，根据IEC 60529。实际等级取决于型号。较高的IP等级适用于多尘环境。请与供应商核实具体等级。
