技术定义与核心装配

一个典型的 图像传感器 通常集成 光电二极管阵列 与 彩色滤光阵列。CNFX 上列出的制造商通常强调 硅 结构,以支持稳定的生产应用。

一种将光学图像转换为电子信号的半导体器件。

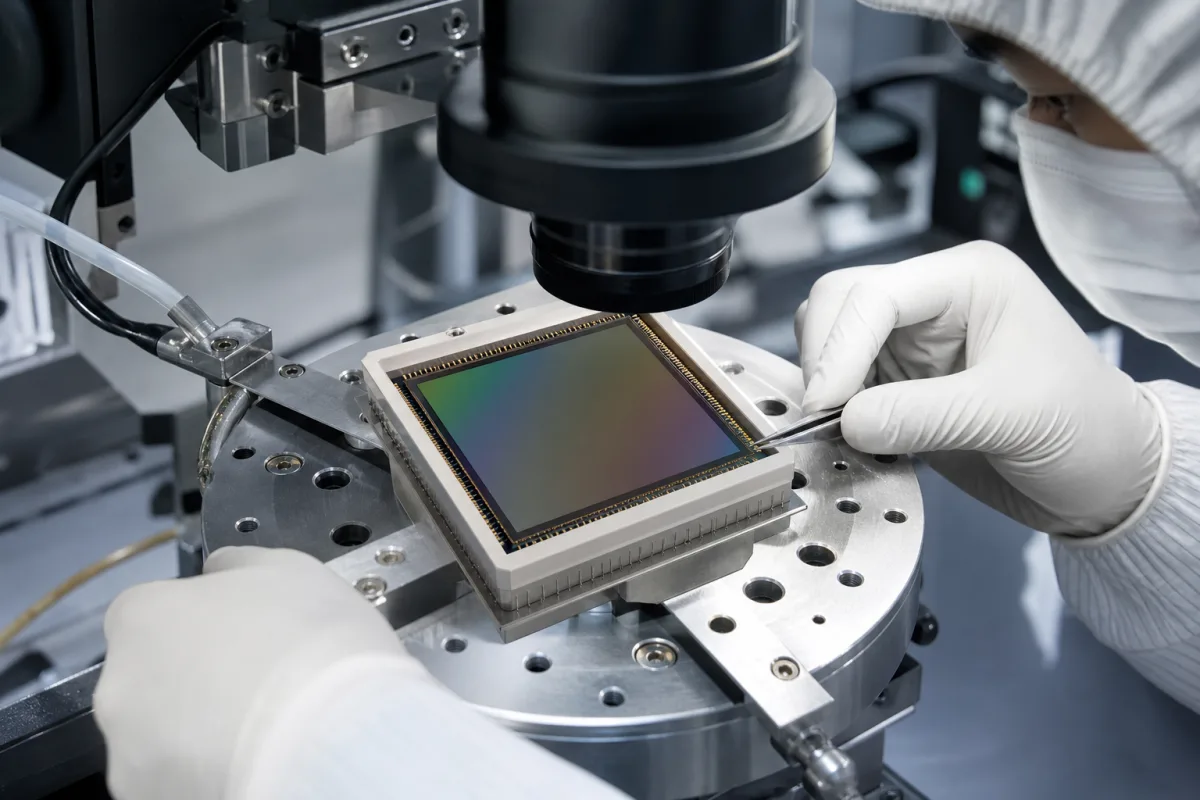

图像传感器 的工业制造场景图
产品参考图片;具体外观与规格请向制造商确认。

技术定义

图像传感器是图像处理单元中的关键组件,通过镜头捕获入射光并将其转换为数字信号。它充当系统的“眼睛”,提供原始数据,供后续处理阶段进行分析、增强和解释,以生成可用的图像或视频。传感器通常制造在硅衬底上,由光敏元件(像素)阵列组成。每个像素包含一个光电二极管,将光子转换为电荷。然后,电荷被读出、放大,并由模数转换器(ADC)数字化,以生成场景的数字表示。主要采用两种技术:电荷耦合器件(CCD)和互补金属氧化物半导体(CMOS)。CCD传感器提供高图像质量和低噪声,而CMOS传感器在芯片上集成更多功能,如放大和数字化,从而降低功耗并提高读出速度。传感器有效区域的物理尺寸是关键规格,通常以英寸(例如1/2.3英寸、1英寸)或毫米表示。该尺寸连同像素数决定了视场并影响镜头设计。在选择图像传感器时,工程师必须验证其具体应用的精确尺寸、像素阵列和接口要求。务必查阅制造商的数据手册以获取精确参数,因为此处提供的数值仅为一般参考范围。传感器的性能受量子效率、暗电流和读出噪声等因素影响,此处未指定。对于任何采购或集成,请直接与法定制造商或供应商确认型号特定规格和符合的相关标准。

工作原理

图像传感器通过使用光电二极管(像素)阵列来检测光子。当光照射到像素时,会产生与光强度成比例的电荷。然后,该电荷被转换为电压,放大,并由模数转换器(ADC)数字化,以创建捕获场景的数字表示。两种主要技术是CCD(电荷耦合器件)和CMOS(互补金属氧化物半导体)。

主要材料

组件 / BOM

Components / BOM
  • 光电二极管阵列
    核心光敏元件,每个光电二极管(像素)将入射光子转换为电荷
    材料: 硅
  • 彩色滤光阵列
    覆盖在光电二极管上的红、绿、蓝滤光片马赛克结构,用于实现彩色图像采集(例如拜耳阵列)
    材料: 染色聚合物或颜料
  • 微透镜阵列
    一层微型透镜,每个像素对应一个透镜,用于将入射光聚焦到每个光电二极管的有效区域,以提高光收集效率。
    材料: 聚合物或二氧化硅
  • 电荷放大器
    将每个像素的电荷转换为电压,并将其提升到ADC可以接受的水平。
  • 模数转换器
    将放大后的像素电压数字化到传感器的输出数据中。

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

超过2000V人体模型(HBM)的静电放电 CMOS晶体管栅氧化层击穿 在所有I/O焊盘上集成具有0.5μm回滞间距和50Ω串联电阻的ESD保护二极管。
不当安装导致的机械应力超过150MPa 硅衬底微裂纹扩展 使用具有0.1mm顺应间隙的应力释放安装支架和各向异性导电膜进行键合。

工程推理

运行范围
范围
0.1-100000 勒克斯照度,-40°C 至 +85°C 环境温度,3.3V ±5% 电源电压。
失效边界
>150000 勒克斯导致像素饱和和永久性电荷积累,>125°C 结温导致硅晶格损伤,>3.6V 电源电压导致栅氧化层击穿。
高光子通量下的热载流子注入导致光电二极管量子效率下降,硅与微透镜阵列之间的热膨胀失配导致分层,以及在升高电压下通过薄栅氧化层的福勒-诺德海姆隧穿效应。
制造语境
图像传感器 在 计算机、电子和光学产品制造 中会按材料、工艺窗口和检验要求共同评估。

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:大气压(密封封装),典型值0-1 atm
other spec:照度范围:0.01 lux 至 100,000 lux;量子效率:30-80%(随波长而定)
temperature:-40°C 至 +85°C(工作温度),-55°C 至 +125°C(存储温度)
兼容性
可见光谱(400-700nm)近红外(700-1000nm)紫外线过滤环境
不适用:未经防护涂层直接暴露于高强度紫外线辐射
选型所需数据
  • 分辨率(像素数量)
  • 像素尺寸(μm)
  • 帧率(fps)

可靠性与工程风险分析

失效模式与根因
图像传感器性能退化
原因:污染物(灰尘、油污、湿气)侵入导致像素缺陷、镜头起雾或因密封不良或环境暴露引起的电气短路。
信号完整性损失
原因:热循环或振动引起的疲劳导致焊点失效、连接器松动或电缆损坏,从而导致图像数据传输间歇性或完全中断。
维护信号
  • 运行期间图像输出间歇性或闪烁,表明可能存在连接或传感器不稳定的问题。
  • 传感器镜头或外壳上出现可见的冷凝、灰尘积聚或物理损坏,表明环境防护可能已受损。
工程建议
  • 实施定期的环境密封完整性检查,并使用防护外壳(例如IP防护等级外壳)以防止污染物和湿气侵入。
  • 确保使用减振材料正确安装,并进行定期的热成像检查,以检测因连接不良或传感器应力引起的过热现象。

合规与制造标准

参考标准
ISO 12233:2017(摄影 - 电子静态图像成像 - 分辨率和空间频率响应)IEC 62471:2006(灯和灯系统的光生物安全性)CE标志(欧盟电磁兼容性和安全性合规性)
制造精度
  • 像素间距均匀性:传感器阵列内 +/-0.5%
  • 光学平整度:在550nm波长下 <λ/4
质量检验
  • 暗电流和热像素分析
  • 调制传递函数(MTF)测量
