微透镜阵列

基于 CNFX 目录中多个工厂资料的聚合洞察,微透镜阵列 在 计算机、电子和光学产品制造 行业中通常会围绕 节距 到 透镜直径 进行能力评估。

技术定义与核心装配

一个典型的 微透镜阵列 通常集成 镜体 与 平坦化层。CNFX 上列出的制造商通常强调 聚合物(例如,光敏树脂) 结构,以支持稳定的生产应用。

集成在图像传感器像素阵列表面上的微透镜阵列,用于将入射光聚焦到每个像素的光敏区域。

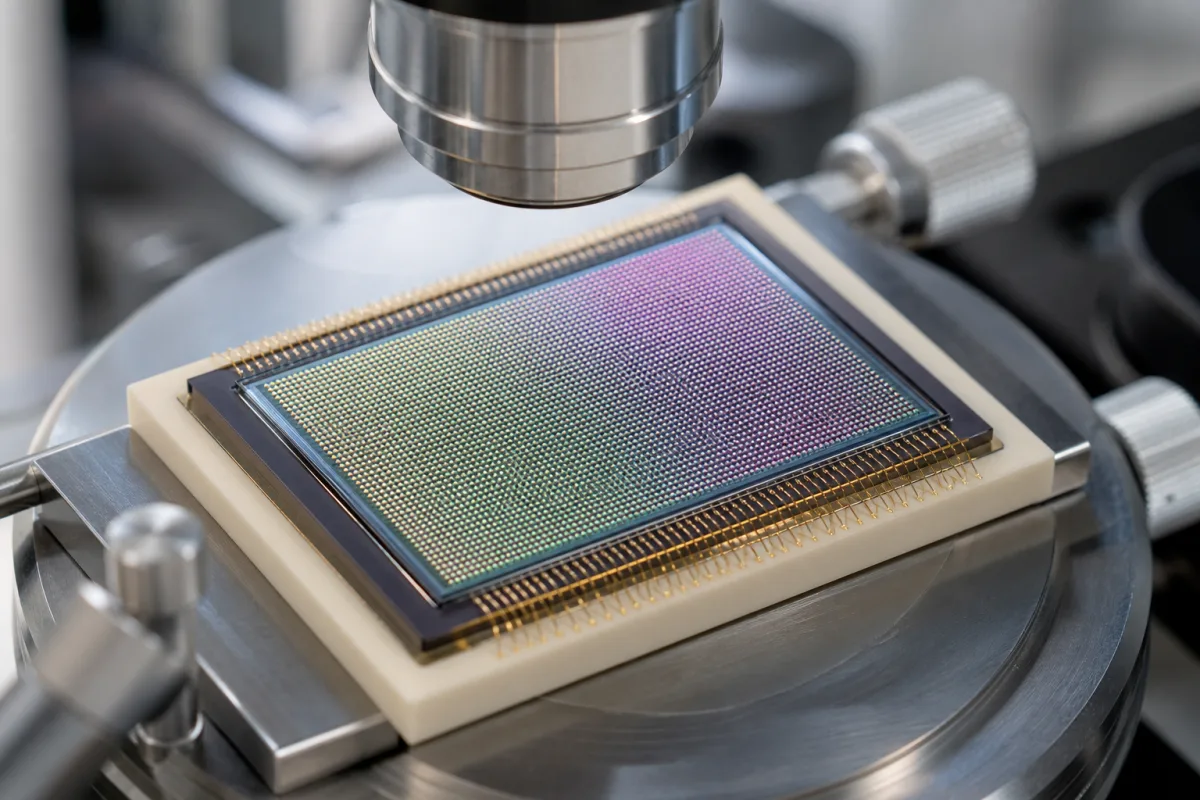

微透镜阵列 的工业制造场景图
产品参考图片;具体外观与规格请向制造商确认。

技术定义

微透镜阵列是现代图像传感器中的关键光学元件,由精密图案化的微观聚合物或玻璃透镜网格组成。每个微透镜对应一个像素的光电二极管。其主要功能是收集和集中原本会落在非光敏区域(如晶体管电路和金属互连线)上的入射光,并将其重新引导到有源硅光电二极管区域。这显著提高了传感器的量子效率、填充因子和整体光灵敏度,对于低光条件下的高性能成像以及在紧凑相机模块中实现更高分辨率至关重要。

在图像传感器的制造中,微透镜阵列通常放置在彩色滤光片阵列和平面化层之上。透镜由光敏树脂(聚合物)、二氧化硅(SiO₂)或氮化硅(Si₃N₄)等材料制成。关键参数包括:节距(5–50 μm)、透镜直径(5–50 μm)、矢高(1–10 μm)、焦距(5–100 μm)、表面粗糙度(Ra ≤ 5 nm)、面形精度(PV ≤ 0.1 μm)、透射率(≥95%)、工作温度(-40–85 °C)、存储温度(-40–125 °C)、相对湿度(≤85% RH)、基板厚度(200–1000 μm)以及阵列尺寸(1–20 mm)。这些数值是典型范围,必须针对具体型号和应用进行确认。

微透镜阵列是图像传感器组装中使用的组件,不是独立产品,而是集成到传感器模块中。在选型或指定微透镜阵列时,工程师必须考虑像素尺寸、传感器堆叠厚度和所需的光学性能。应通过合法制造商或供应商验证型号特定值和标准。本目录仅提供参考数据,不表示认证或合规。

工作原理

入射到图像传感器表面的光线首先通过彩色滤光片阵列,然后照射到阵列中每个微透镜的凸面。根据折射原理,每个微透镜弯曲并聚焦光线,将其通过平面化层集中到下方光电二极管的较小有源区域。此过程最大化每个像素捕获的光量,提高信噪比和传感器的有效灵敏度。

技术参数

技术参数
参数典型区间选型说明与越界后果
节距5–50 μmMatches pixel size; smaller pitch for higher resolution
透镜直径5–50 μmDetermines fill factor and light collection efficiency
矢高1–10 μmControls focal length; too low reduces focusing power
焦距5–100 μmMust match sensor stack thickness for optimal focus
表面粗糙度 (Ra)≤5 nmLower roughness reduces scattering and improves transmission
面形精度 (PV)≤0.1 μmEnsures uniform focus across the array
透过率≥95 %Higher transmittance improves sensor sensitivity
工作温度-40–85 °CMust withstand reflow soldering and field conditions
存储温度-40–125 °CEnsures stability during shipping and storage
相对湿度≤85 %RHPrevents moisture absorption and delamination
材料SiO2, SiN, polymerChoice affects refractive index and durability
基板厚度200–1000 μmMust match sensor package requirements
阵列尺寸1–20 mmCovers typical sensor die sizes

区间为行业参考值,供询价时圈定范围用,不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

主要材料

聚合物(例如,光敏树脂) 二氧化硅 (SiO₂) 氮化硅 (Si₃N₄)

组件 / BOM

Components / BOM
  • 镜体
    主要凸面光学元件,用于折射和聚焦入射光
    材料: 聚合物或硅基介电材料
  • 平坦化层
    位于微透镜下方的平坦透明层,为透镜成型提供光滑表面并保护下层结构
    材料: 二氧化硅(SiO₂)或聚合物

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

-40°C至+85°C之间超过1000次循环的热循环应力 微透镜阵列从硅基板分层,粘附强度降至10 MPa以下 厚度比为100:50 nm的渐变CTE夹层堆叠(SiO₂/SiNₓ);杨氏模量<3 GPa的低应力聚合物配方
强度>50 mW/cm²的365 nm波长高能光子曝光超过1000小时 聚合物透镜材料折射率变化超过Δn > 0.01,导致焦距偏移>5% 在200-400 nm波长处具有95%反射率的紫外阻挡无机涂层(HfO₂/SiO₂多层);浓度为0.5-1.0 wt%的苯并三唑类光稳定剂添加剂

工程推理

运行范围
范围
1.0-100.0 mW/mm² 入射光强度,400-700 nm 波长,-40°C 至 +85°C 运行温度
失效边界
透镜矢高变形超过50 nm RMS表面偏差,微透镜与像素对准偏差>0.5 μm,聚合物透镜材料玻璃化转变温度(Tg)阈值在120°C
热膨胀系数不匹配(硅CTE:2.6 ppm/°C vs. 聚合物透镜:60-80 ppm/°C)导致的热机械应力引起分层;波长<400 nm时聚合物透镜材料的紫外线诱导光降解;液体透镜制造过程中的毛细管力导致表面张力诱导变形
制造语境
微透镜阵列 在 计算机、电子和光学产品制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

微透鏡陣列

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:仅限大气压(非压力额定)
other spec:波长范围:400-1100 nm;角接受度:±15°
temperature:-40°C 至 +85°C(运行),-55°C 至 +125°C(存储)
兼容性
可见光成像近红外传感紫外固化光学胶粘剂
不适用:高能粒子辐射环境(例如,核设施、空间辐射带)
选型所需数据
  • 像素间距(微米)
  • 所需填充因子(%)
  • 目标波长范围(纳米)

可靠性与工程风险分析

失效模式与根因
透镜表面污染
原因:运行环境中灰尘、油雾或颗粒物的积聚,导致光学清晰度降低和性能下降。
机械对准偏差
原因:热膨胀/收缩、振动或不当操作导致单个透镜位移,从而产生失真的输出图案。
维护信号
  • 在检查灯光下,透镜表面可见雾状、斑点或变色
  • 功能测试期间出现不规则或失真的输出图案
工程建议
  • 实施带正压和HEPA过滤的受控洁净室环境,以最大限度地减少颗粒污染
  • 使用具有热补偿材料和振动隔离功能的精密安装夹具,以保持光学对准

合规与制造标准

参考标准
ISO 10110-5:2015(光学和光子学 - 光学元件和系统图纸的制备 - 第5部分:面形公差)ANSI/OP 1.001-2009(美国国家标准 - 光学和光学仪器 - 光学元件和系统图纸的制备)DIN 3140-7:2016(光学元件和系统的图纸标注 - 第7部分:面形公差)
制造精度
  • 透镜间距:+/- 0.5 μm
  • 表面粗糙度:Ra ≤ 10 nm
质量检验
  • 干涉表面轮廓测量
  • 光学性能测试(MTF测量)

生产 微透镜阵列 的制造商

2 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网,每张卡都注明这条关系的依据来自哪里。

Colighfilter
· CN
还生产: Diffraction Grating、Bandpass Filter、Beam Splitter 等 4 项
依据其官网产品页 · 档案由 CNFX 依公开来源整理
官网上的名称:“Micro Lens Arrays (MLA)”
查看来源页 ↗ colighfilter.com · 核验于 2026-09-04
Focuslight Technologies Inc.
Xian · CN
还生产: Packaging Machinery、Transceiver Module、Sensor Head / Electronics Module 等 6 项
依据其官网产品页 · 档案由 CNFX 依公开来源整理
官网上的名称:“Micro Lens Arrays (MLA) and Assemblies”
查看来源页 ↗ focuslight.com · 核验于 2026-09-07

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

分享这一页

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

铝电解电容器

铝电解电容器是一种使用氧化铝介质层的极性电容器,单位体积电容高,用于电源滤波和储能。

查看规格 ->
防静电装置

一种旨在防止、减少或消除表面、材料或组件上静电积聚的设备或系统。

查看规格 ->
资产追踪设备

一种电子设备,利用定位技术实时监控和记录实物资产的位置、状态和移动。

查看规格 ->
音频放大器

增加音频信号功率以驱动扬声器或其他输出换能器的电子设备。

查看规格 ->

常见问题

微透镜阵列的主要功能是什么?

主要功能是将入射光聚焦到每个像素的光敏区域,提高传感器的量子效率和光灵敏度。

微透镜阵列常用哪些材料?

常用材料包括光敏树脂(聚合物)、二氧化硅(SiO₂)和氮化硅(Si₃N₄)。

典型的节距和直径范围是多少?

典型的节距和透镜直径范围为5–50 μm,具体取决于像素尺寸和分辨率要求。

如何验证特定应用的规格?

务必与合法制造商或供应商确认焦距、透射率和温度范围等型号特定值,因为目录中的数值仅为参考范围。

我可以直接联系工厂吗?

CNFX 是开放目录,不是交易平台或采购代理。工厂资料和表单用于帮助你准备直接沟通。
