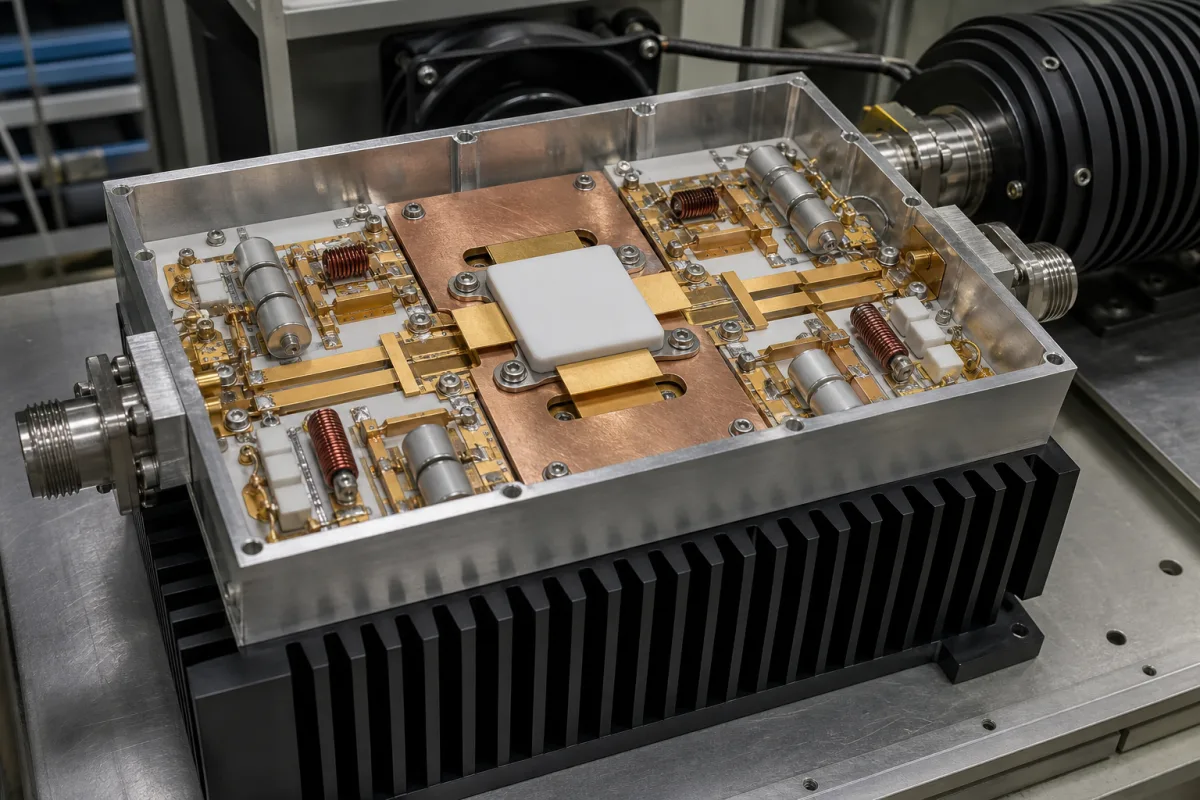

PA接收低功率射频输入信号，利用工作于非线性区的有源半导体器件（如晶体管）来增加信号幅度。它从直流电源汲取功率，并将其转换为更高功率的射频输出信号，效率和线性度是关键设计考虑因素，以最小化失真和功耗。晶体管的偏置点和匹配网络决定工作类别（如A类、AB类、B类、C类），在线性度和效率之间权衡。放大后的信号传递给天线，而低效率产生的热量必须通过散热器或主动冷却来管理。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 频率范围 | 0.8–2.7 GHz | Covers major cellular bands; outside range gain drops. |
| 输出功率 (P1dB) | 30–40 dBm | 1 dB compression point; higher power for longer range. |
| 增益 | 20–30 dB | Minimum gain for system link budget. |
| 增益平坦度 | ±0.5 dB | Over full frequency range; affects signal quality. |
| 输入电压驻波比 | ≤1.5:1 | Mismatch causes reflection and power loss. |
| 电源电压 | 24–28 V DC | Typical for base station PAs; ±10% tolerance. |
| 电流消耗 | 2–5 A | At max output power; affects heat and supply design. |
| 效率 | 40–60 % | PAE at rated output; higher reduces heat and power cost. |
| 工作温度 | -30–+70 °C | Out of range may cause thermal shutdown or damage. |
| 防护等级 | IP65 | Dust-tight and protected against water jets.IEC 60529 |
| 输入/输出阻抗 | 50 Ω | Standard for RF systems; mismatch causes reflections. |
| 尺寸（长×宽×高） | 150×100×25 mm | Compact module for integration; footprint affects layout. |
| 重量 | 300–500 g | Influences mounting and mechanical design. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 不适用（电子元件） |
| other spec: | 频率范围: 0.5-6 GHz, 输出功率: 10-100W, 电压驻波比: <2:1, 效率: >40% |
| temperature: | -40°C 至 +85°C（工作）, -55°C 至 +125°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
目录参考范围为0.8–2.7 GHz，覆盖主要蜂窝频段。超出此范围增益可能下降。请确认您型号的确切范围。
P1dB是增益压缩1 dB时的输出功率。参考范围为30–40 dBm。更高的功率通常允许更远的传输距离，但可能增加热量和电流消耗。
效率（PAE）表示直流功率转换为射频输出的有效性。参考范围为40–60%。更高的效率减少热量和运营成本。
工作温度范围为-30至+70 °C，防护等级为IP65（防尘和防喷水）。超出这些限制可能导致热关断或损坏。
