保护电路

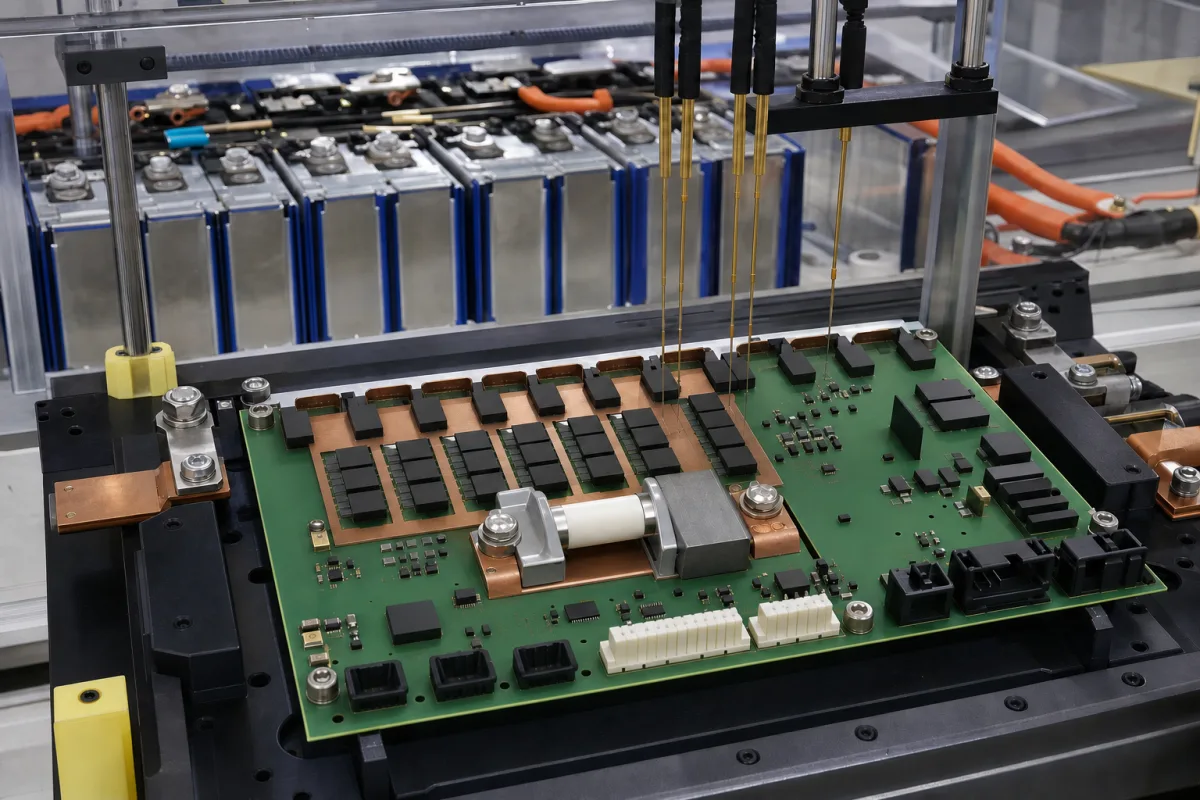

保护电路是电池管理系统（BMS）中的一个关键电子子系统，负责持续监测电池的关键参数，如电压、电流和温度。其主要作用是检测并响应潜在的危险条件，如过充、过放、过流和短路，通过将电池与负载或充电器断开，以防止损坏、热失控或失效，从而确保电池组的安全、寿命和可靠运行。该电路通常实现于印刷电路板（PCB）上，包括半导体集成电路（IC），如保护IC或模拟前端（AFE），功率开关如MOSFET，以及包括电阻和电容在内的无源元件。它通过使用精密传感器（如分压器、分流电阻和热敏电阻）测量电芯电压、电池组电流和温度。这些模拟信号经过调理后，由保护IC或AFE等集成电路与预定义的安全阈值进行比较。如果某个参数超过其限制（例如过压），IC的逻辑输出会触发固态开关（如MOSFET）断开充电或放电回路，从而隔离电池。某些电路包含锁存功能，需要复位条件（例如连接充电器）才能恢复运行。该组件对于锂离子及其他可充电电池组在各种应用中的安全运行至关重要。在选择或验证保护电路时，务必与法定制造商或供应商确认型号特定参数，例如每节电芯的过压保护阈值（以伏特为单位）。本目录列表提供一般信息，不暗示符合任何特定标准或认证。请始终验证实际规格和适用于您应用的标准。

该电路使用精密传感器（如分压器、分流电阻和热敏电阻）测量电芯电压、电池组电流和温度。这些模拟信号经过调理后，由集成电路（如保护IC或模拟前端）与预定义的安全阈值进行比较。如果某个参数超过其限制（例如过压），IC的逻辑输出会触发固态开关（如MOSFET）断开充电或放电回路，从而隔离电池。某些电路包含锁存功能，需要复位条件（例如连接充电器）才能恢复运行。
