功率控制模块

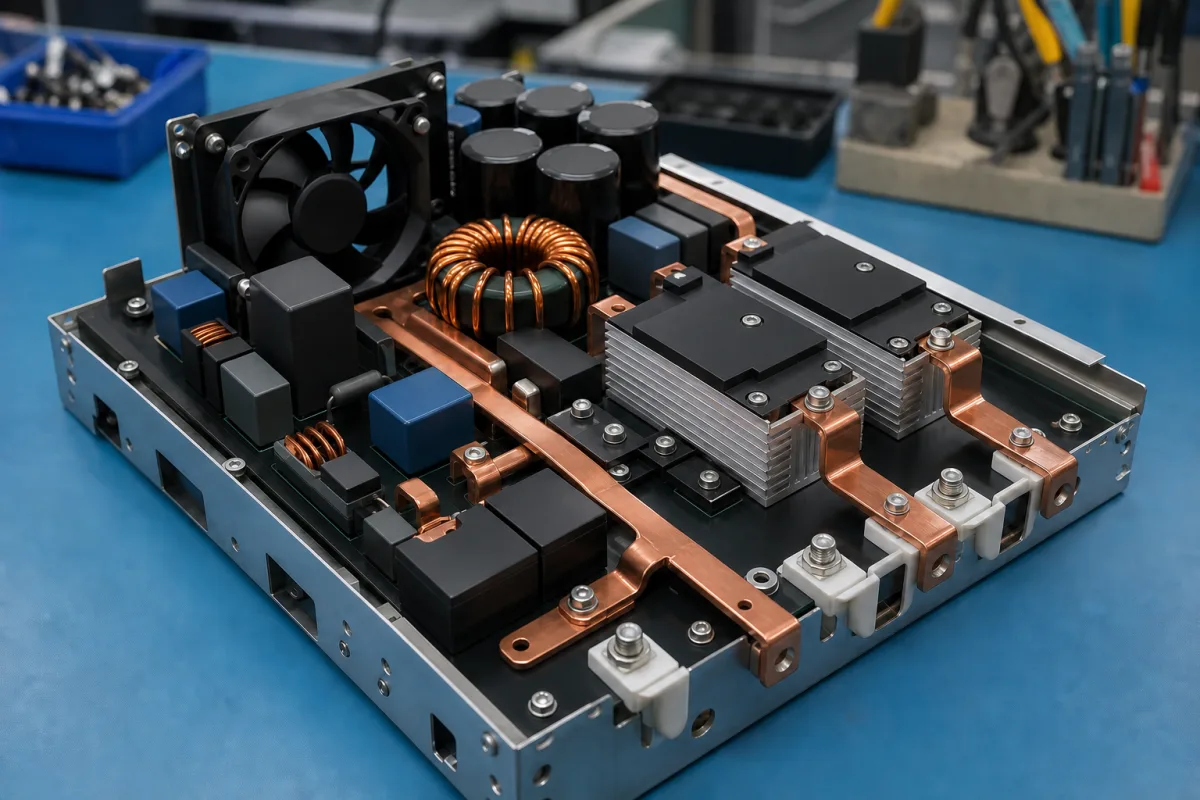

功率控制模块是可编程感应灶中使用的专用电子元件。其主要功能是调节和管理供应给感应线圈的电力，从而根据用户输入和传感器反馈实现精确的温度控制、可调功率等级和安全操作。该模块接收来自用户界面或微控制器的控制信号，处理这些输入，并使用半导体开关器件（通常是IGBT或MOSFET）调制输送给感应线圈的功率。这种调制实现了所需的加热效果，同时持续监测故障并确保安全运行。该模块通常构建在印刷电路板（PCB）上，带有铜走线，并包含电容器、电阻器和电感器等电子元件。其输入电压为220–240 V AC，这是中国和欧洲的标准家用电源。输出功率可根据不同烹饪区域调节，范围在1000至3500 W之间。开关频率保持在20 kHz以上以避免可闻噪音，通常在20至50 kHz之间。该模块在额定功率下的效率至少为90%，符合IEC 60335-2-6标准。其设计工作环境温度范围为-20至85°C，存储温度范围为-40至125°C。该模块的额定非冷凝相对湿度为5–95%，符合IEC 60068-2-78标准。其防护等级为IP54–IP65，符合IEC 60529标准，提供防尘和防喷水保护。输入与输出之间的隔离电压为1500 V AC，持续1分钟，符合IEC 60335-1标准。在满载时，功率因数至少为0.95，符合IEC 61000-3-2标准。在待机模式下，功耗不超过0.5 W，符合IEC 62301标准。典型尺寸为150×100×30 mm，重量根据散热器和外壳的不同在150至250 g之间。这些规格为参考值，必须与法定制造商或供应商核实具体型号和应用。

功率控制模块接收来自用户界面或微控制器的控制信号，这些信号指定所需的加热水平。它处理这些输入，并使用半导体开关器件（通常是IGBT或MOSFET）调制输送给感应线圈的功率。通过以高于20 kHz的频率快速开关电流，模块控制平均功率输出，从而实现所需的温度。模块还监测过流、过压和过热等故障，并可关闭或降低功率以确保安全运行。
