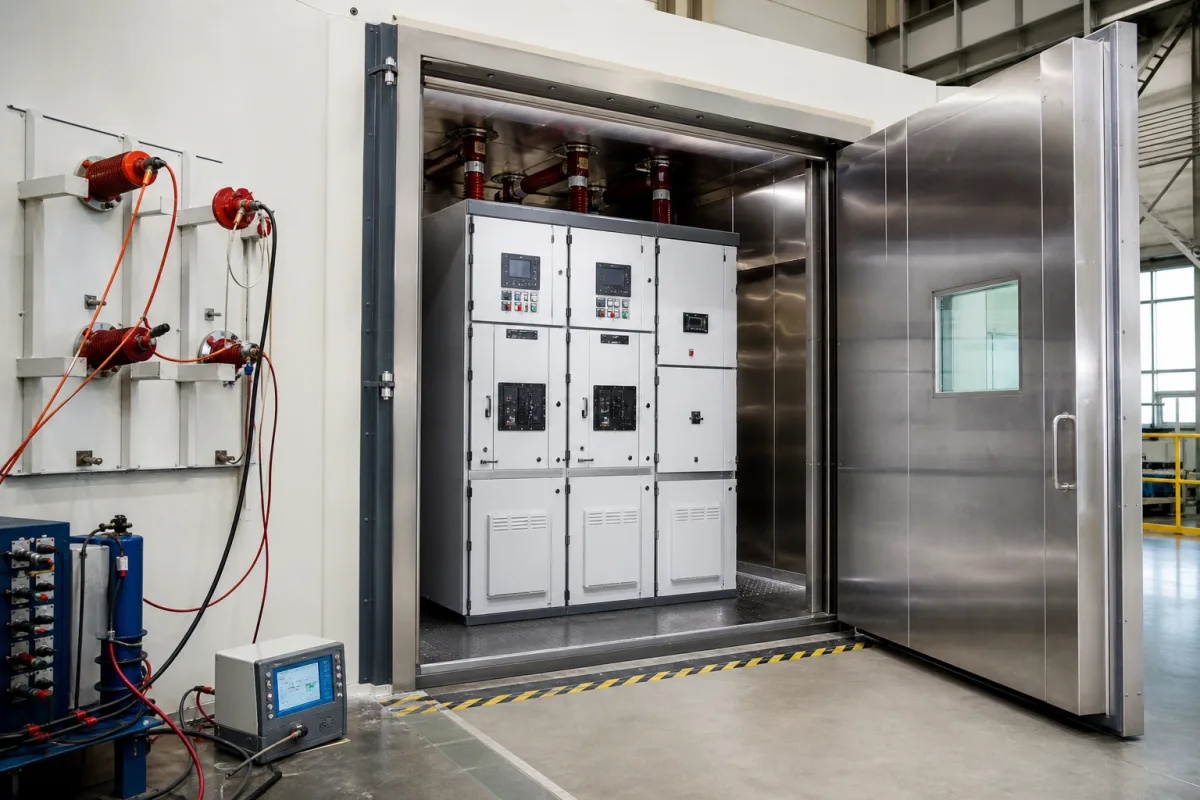

最终测试室

最终测试室是中压开关设备装配线的组成部分，提供一个受控环境，使完全组装好的开关设备在交付客户前进行全面的电气、机械和安全测试，以确保其满足所有规定的性能标准、法规要求和质量基准。该测试室设计用于容纳最高12 kV的中压开关设备，内部尺寸为3000×3000×2500毫米（宽×深×高）。测试室支持最高42 kV的工频耐受电压，符合IEC 62271-1标准，测试频率为50–60 Hz，符合IEC 60060-1标准。工作环境温度范围为-5至55°C，相对湿度为20–80% RH（非冷凝）。外壳防护等级为IP54，符合IEC 60529标准，提供防尘和防溅保护。电源为三相，380 V AC ±10%，50/60 Hz，符合IEC 60038标准。对于一次注入测试，最大电流容量为6300 A，符合IEC 62271-1标准。测量精度为±0.5%，符合IEC 60051标准，用于电压、电流和电阻测量。在额定电压下，泄漏电流限制为≤10 mA，符合IEC 62271-1标准。测试室采用镀锌钢、绝缘板和安全玻璃观察窗建造；内部面板采用耐腐蚀的304不锈钢，符合ASTM A240标准。占地面积（包括检修和通风间隙）为3500×3500毫米。工作原理是提供一个安全、隔离的空间，配备集成的高压测试设备、测量仪器和安全系统。技术人员将组装好的开关设备连接到测试室内的测试电源，模拟运行条件，验证绝缘电阻、介电强度、断路器动作时间、保护继电器功能以及整体系统完整性，并在受控和安全的条件下进行。该测试室对于电气设备制造中的质量保证至关重要。请务必与法定制造商或供应商核实具体型号的值和标准。

测试室提供一个安全、隔离的空间，配备集成的高压测试设备、测量仪器和安全系统。技术人员将组装好的开关设备连接到测试室内的测试电源，模拟运行条件。这样可以验证绝缘电阻、介电强度、断路器动作时间、保护继电器功能以及整体系统完整性，并在受控和安全的条件下进行。测试室的设计确保在规定的环境参数（如温度和湿度）下进行测试，以保持准确性和安全性。
