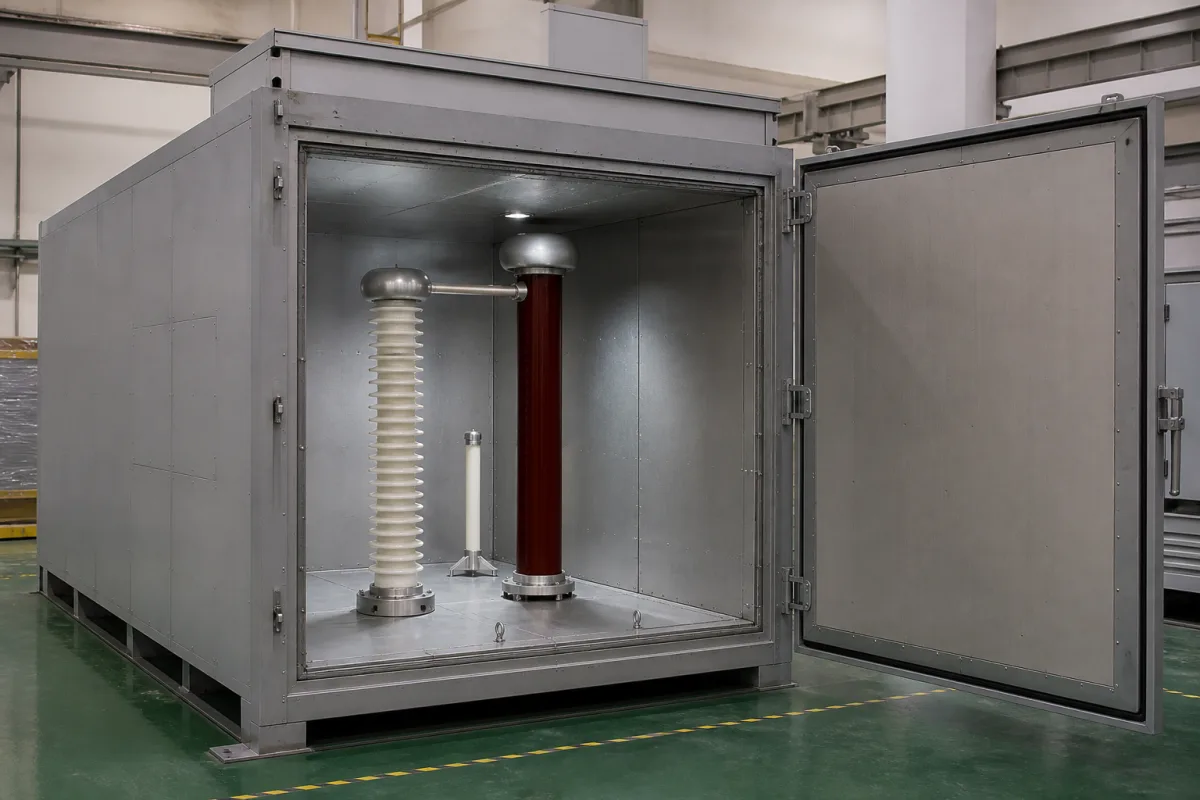

舱体将被测单元（UUT）与外部环境隔离。高压源向UUT的端子施加规定的试验电压（交流、直流或冲击）。舱内或与舱体连接的传感器和监测设备测量泄漏电流、局部放电活动和绝缘击穿，以验证开关设备组件的电气完整性和安全性。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 额定电压 | 12–40.5 kV | Maximum test voltage for switchgearIEC 62271-1 |
| 工频试验电压 | 28–85 kV | Applied for 1 minuteIEC 60060-1 |
| 雷电冲击耐受电压 | 75–185 kV | 1.2/50 μs waveformIEC 60060-1 |
| 内部尺寸（宽×深×高） | 3000×3000×2500 mm | Customizable per test object |
| 最大试品重量 | 5000 kg | Floor loading capacity |
| 温度范围 | -40–85 °C | Operating ambient |
| 相对湿度 | 20–80 % RH | Non-condensing |
| 防护等级 | IP54–IP65 | Dust and water protectionIEC 60529 |
| 屏蔽效能 | 60–80 dB | At 1 MHzIEC 61000-5-7 |
| 泄漏电流 | ≤0.5 mA | At rated voltage |
| 电源 | 380 ±10% V AC | Three-phase, 50/60 HzIEC 60038 |
| 重量 | 3000–5000 kg | Depending on configuration |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品在 CNFX 数据库中的搜索词、别名和技术称呼。
| pressure: | 大气压（密封室，无需压力等级） |
| flow rate: | 不适用 |
| temperature: | -20°C 至 +40°C（环境工作范围） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
舱体参考IEC 62271-1（额定电压）、IEC 60060-1（试验电压和冲击耐受）、IEC 60529（防护等级）、IEC 61000-5-7（屏蔽效能）和IEC 60038（电源）。这些是采购参考；实际合规性需与制造商确认。
额定电压范围为12–40.5 kV。工频试验电压为28–85 kV，持续1分钟。冲击耐受电压为75–185 kV，波形为1.2/50 μs。这些是参考范围，必须针对具体型号进行验证。
内部尺寸为3000×3000×2500毫米（宽×深×高）。最大试验对象重量为5000千克。工作温度范围为-40°C至85°C，相对湿度为20%至80%（无冷凝）。防护等级为IP54–IP65。1 MHz时屏蔽效能为60–80 dB。额定电压下泄漏电流≤0.5 mA。
请与法定制造商或供应商确认所需的试验电压水平、尺寸、重量容量和环境条件。务必检查具体型号是否符合相关标准，并索取文档。
