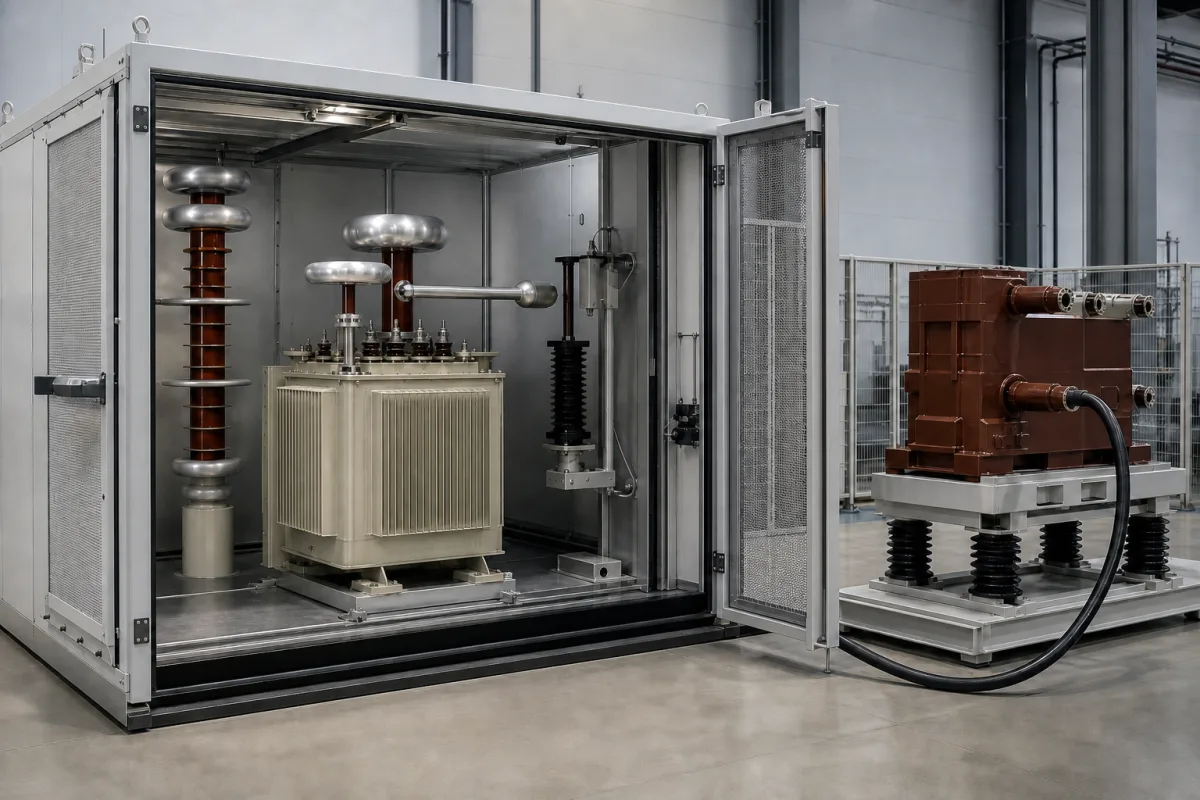

该单元通常通过使用高压变压器或谐振电路将低压交流或直流输入升压至所需的测试水平。控制系统调节输出电压和电流。它通过专用电极或连接器将高压施加到被测设备（DUT）上。同时，集成的测量电路（如电容分压器或罗戈夫斯基线圈）监测施加的电压以及任何泄漏或击穿电流。安全联锁、接地机制和保护外壳是防止操作员暴露于危险电压的组成部分。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 输出电压范围 | 0–100 kV AC | Exceeds typical test levels for medium-voltage equipmentIEC 60060-1 |
| 输出电压精度 | ±1 % | Critical for reliable dielectric testingIEC 60060-2 |
| 输出频率 | 50–60 Hz | Adjustable to match power system frequencyIEC 60060-3 |
| 额定功率 | 5–50 kVA | Determines maximum capacitive load for testing |
| 泄漏电流测量范围 | 0.001–100 mA | Wide range for sensitive insulation assessmentIEC 60270 |
| 泄漏电流精度 | ±0.5 % | High precision for partial discharge detection |
| 工作温度范围 | -10–50 °C | Ensure stable performance in industrial environmentsIEC 60068-2-1 |
| 相对湿度范围 | 20–80 % RH | Non-condensing; high humidity may cause flashoverIEC 60068-2-78 |
| 防护等级 | IP54–IP65 | Protects against dust and water jetsIEC 60529 |
| 绝缘电阻 | ≥1000 MΩ | Ensures safety and measurement integrityIEC 60243-1 |
| 介电耐受电压 | 150 kV | Test voltage for internal insulationIEC 60243-1 |
| 重量 | 150–300 kg | Consider for installation and handling |
| 外形尺寸（宽×高×深） | 800×1200×600 mm | Standard rack-mount footprint |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压（密封单元，不适用于加压环境） |
| flow rate: | 不适用 |
| temperature: | 0°C 至 40°C（工作环境温度），-20°C 至 70°C（存储温度） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
目录中列出的输出电压范围为0–100 kV AC。然而，这只是一个参考范围；具体型号的实际范围必须与制造商或供应商确认。
该单元参考IEC 60060-1、IEC 60060-2、IEC 60060-3、IEC 60270、IEC 60068-2-1、IEC 60068-2-78、IEC 60529和IEC 60243-1。这些标准是采购和验证参考，并不表示特定产品已认证或符合。
该单元的工作温度范围为-10至50 °C，相对湿度范围为20–80%（无冷凝）。防护等级为IP54–IP65。这些值是目录参考，应针对具体型号进行验证。
该单元是设计用于集成到工业配电测试台架中的组件。它连接到台架的控制和测量系统，以提供精确的高压测试。具体的集成要求应与制造商确认。
