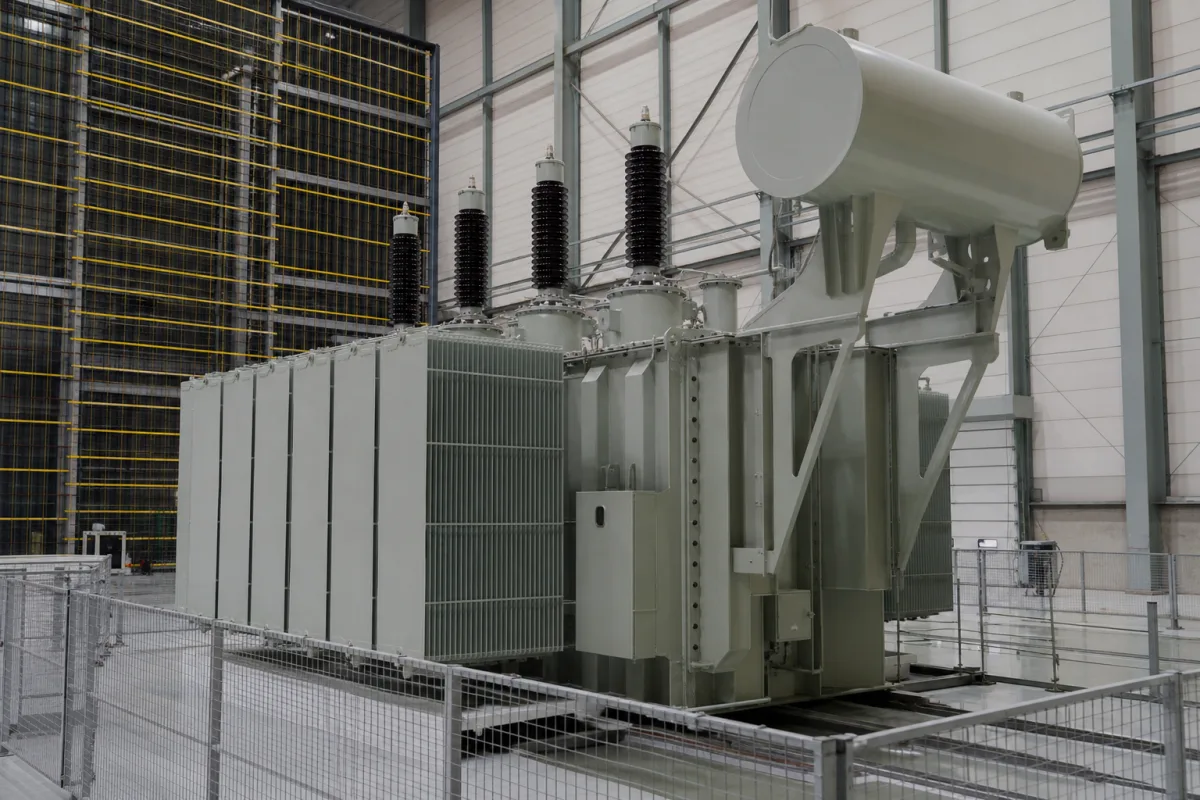

变压器基于电磁感应原理工作。当交流电压施加于初级绕组时，在硅钢叠片铁芯中产生变化的磁场，该磁场在次级绕组中感应出电压。由于次级绕组匝数多于初级，因此实现升压。输出电压由匝数比决定。变压器设计用于提供高测试电压，同时保持输入输出电路之间的电气隔离。铁芯采用硅钢叠片以减少涡流损耗，绕组采用漆包铜线。绝缘油或环氧树脂提供绝缘和冷却。输出电压由匝数比控制，并与输入电压成正比。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 额定功率 | 5–100 kVA | Determines maximum test voltage and current capability. |
| 输入电压 | 220–480 V AC | Standard mains supply; other voltages on request. |
| 输出电压 | 10–100 kV | Maximum RMS voltage for dielectric testing. |
| 输出频率 | 50–60 Hz | Mains frequency; higher frequencies available for special tests. |
| 电压调整率 | ≤5 % | From no-load to full load; lower is better for stable output. |
| 绝缘等级 | H | Class H (180°C) for long life under high temperature.IEC 60085 |
| 介电耐受电压 | 1.5×U+2 kV | Primary to secondary and ground; U is rated output voltage.IEC 60076-3 |
| 工作温度 | -20–50 °C | Ambient temperature range for continuous operation. |
| 相对湿度 | ≤90 % | Non-condensing; higher humidity may cause flashover. |
| 防护等级 | IP20–IP54 | IP20 for indoor, IP54 for outdoor or dusty environments.IEC 60529 |
| 冷却方式 | ONAN | Oil natural air natural; other methods on request.IEC 60076-2 |
| 重量 | 150–3000 kg | Depends on power rating and voltage class. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 风冷单元为大气压（0.8-1.1 bar），油浸冷却系统为1-3 bar |
| flow rate: | 不适用 |
| temperature: | 运行环境温度：-20°C 至 +40°C，储存温度：-40°C 至 +70°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
参考参数中输出电压范围通常为10至100 kV RMS，但具体范围取决于型号和配置。请务必向制造商或供应商确认实际型号的数值。
变压器额定绝缘等级为H级，对应最高工作温度180°C，符合IEC 60085标准。这适用于高温条件下的长期运行。请核实具体单元的绝缘等级。
防护等级范围为IP20（室内）至IP54（户外或粉尘环境），符合IEC 60529。若用于户外，请确保设备具有适当的IP等级。请与制造商确认具体型号。
标准冷却方式为ONAN（油浸自冷），符合IEC 60076-2。这意味着变压器利用油和空气的自然对流进行冷却。其他冷却方式可按需提供，但需与制造商确认。
