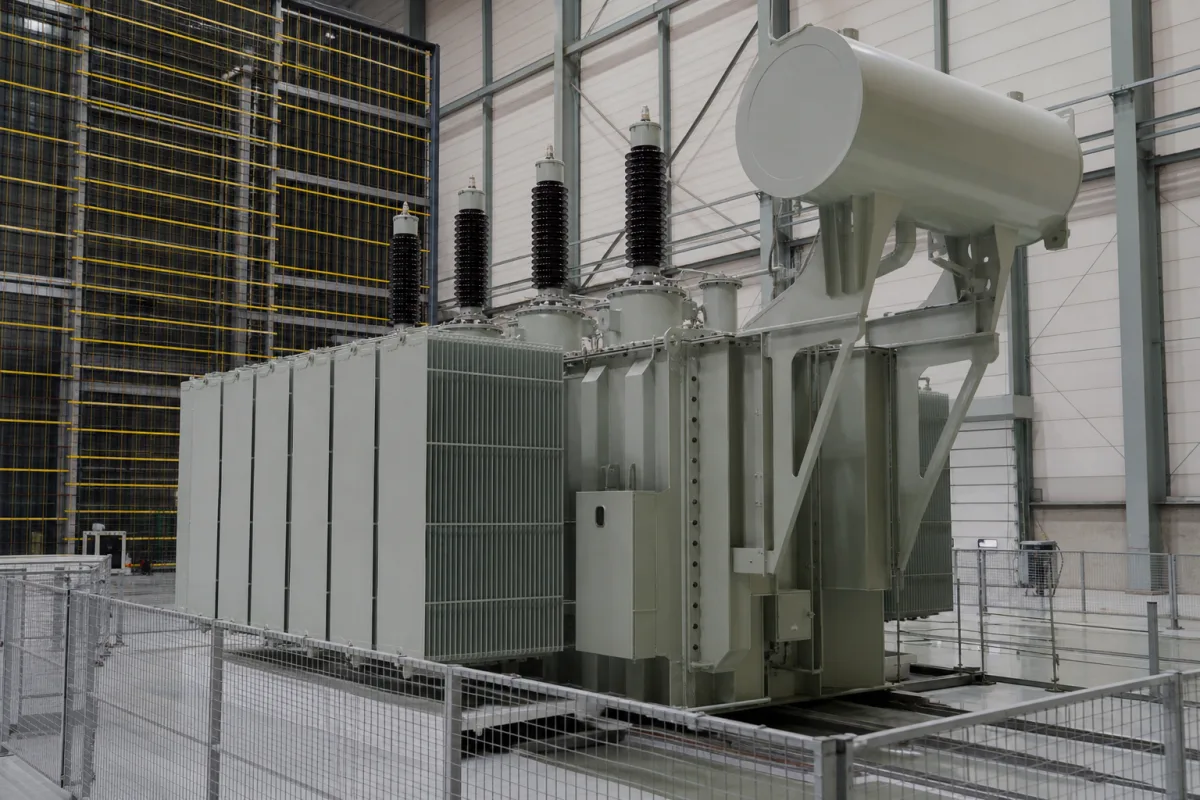

高压变压器基于电磁感应原理工作。当交流电流通过初级绕组时，在铁芯中产生变化的磁场。该磁场与次级绕组耦合，感应出电动势。输入与输出电压之比等于初级与次级绕组的匝数比。通过调整匝数比，变压器实现升压或降压。铁芯由硅钢叠片制成，用于约束磁通并减少涡流损耗。铜绕组承载电流，绝缘油提供电气绝缘和散热。设计确保高效电压转换，满载效率为97–99.5%。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 额定功率 | 50–2500 kVA | Select based on load demandIEC 60076 |
| 一次电压 | 6–35 kV | Input voltage levelIEC 60076 |
| 二次电压 | 0.4–10 kV | Output voltage levelIEC 60076 |
| 阻抗电压 | 4–10 % | Affects short-circuit currentIEC 60076 |
| 空载损耗 | 0.1–10 kW | Lower is more efficientIEC 60076 |
| 负载损耗 | 0.5–50 kW | At rated currentIEC 60076 |
| 效率 | 97–99.5 % | At full loadIEC 60076 |
| 绝缘等级 | H | Max hot-spot temperature 180°CIEC 60085 |
| 温升 | 60–100 K | Above ambientIEC 60076 |
| 冷却方式 | ONAN–OFAF | ONAN natural, OFAF forcedIEC 60076 |
| 防护等级 | IP20–IP54 | Higher for outdoorIEC 60529 |
| 环境温度 | -25–40 °C | Operating rangeIEC 60076 |
| 重量 | 500–20000 kg | Depends on power and voltage |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压至 2 bar（密封单元压力额定值） |
| flow rate: | 电压范围：1kV 至 500kV，频率：50/60 Hz ±5%，湿度：0-95% 非冷凝 |
| temperature: | -40°C 至 +150°C（环境工作范围） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
根据IEC 60076，一次电压通常为6至35 kV，二次电压为0.4至10 kV。这些是参考范围，具体数值取决于型号和应用。
效率是输出功率与输入功率之比，通常以百分比表示。对于这些变压器，满载效率在97%至99.5%之间，依据IEC 60076。损耗越低，效率越高。
冷却方式包括ONAN（油自然空气自然）到OFAF（油强制空气强制）。选择取决于变压器的尺寸和冷却需求。冷却方式在IEC 60076中规定。
绝缘等级为H级，允许最高热点温度为180°C，依据IEC 60085。这确保了在高热应力下的安全运行。
