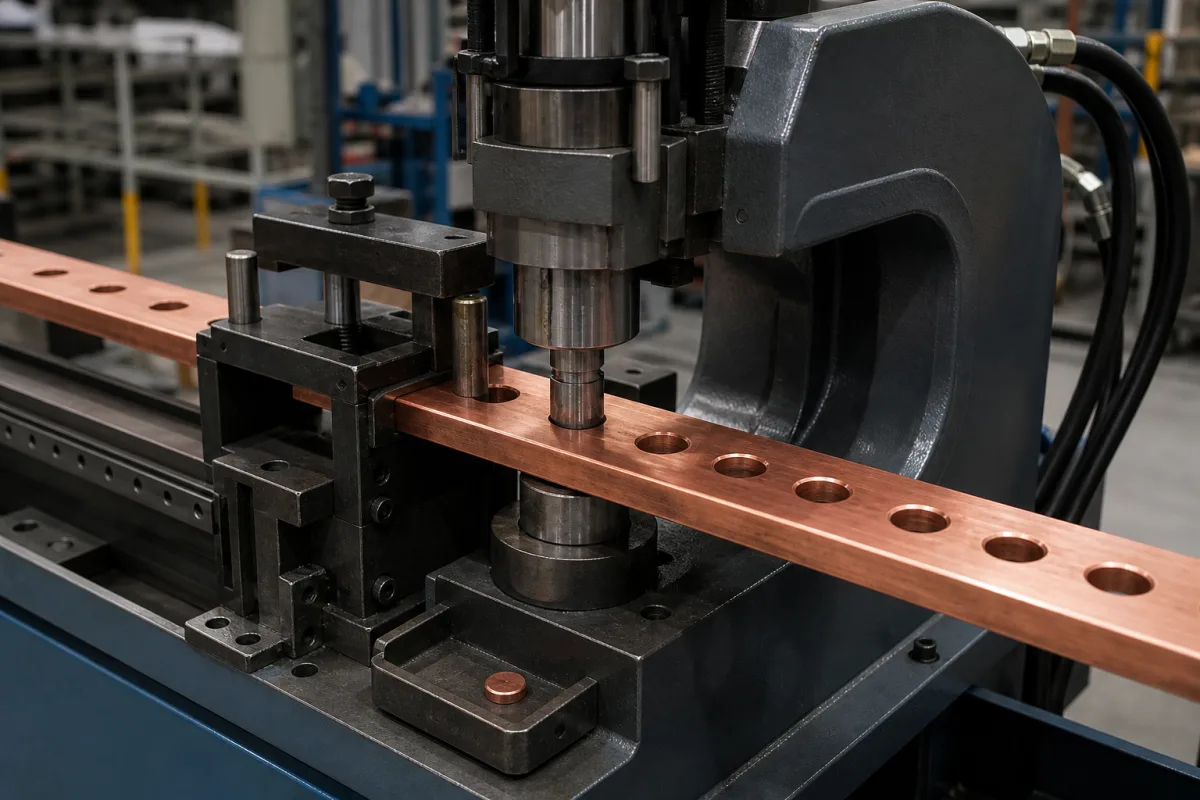

液压油由泵加压并引导至液压缸。液压缸将液压压力转换为线性机械力，驱动冲头穿过位于匹配下模上方的母线材料。系统通常包括压力控制阀、位置传感器和安全联锁装置，以确保精确操作并防止损坏。工作原理依赖于液压油的不可压缩性来高效传递力。冲头和下模由淬硬工具钢制成，以承受反复冲击。操作员或自动控制系统定位母线，单元循环以产生孔。压力和力根据材料厚度和孔径进行调节。安全联锁装置在母线未正确定位或压力超出安全范围时防止操作。循环时间取决于液压系统的流量和所需力。该单元设计用于集成到母线加工线中，与其他模块按顺序操作。正确维护液压油和密封件对于一致性能至关重要。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 冲压力 | 300–600 kN | Determines max bar thickness and hole size |
| 最大母排厚度 | 10–16 mm | Above this, punching force is insufficient |
| 冲孔直径范围 | 4.5–30 mm | Tooling determines exact sizes |
| 定位精度 | ±0.05 mm | Critical for busbar assembly |
| 循环时间 | 2–5 s | Per hole, affects throughput |
| 电机功率 | 2.2–5.5 kW | Higher power for faster cycles |
| 供电电压 | 380–480 V AC | 三相，50/60 HzIEC 60038 |
| 控制电压 | 24 ±10% V DC | For PLC and sensors |
| 工作温度 | -10–50 °C | Outside this range, hydraulic fluid viscosity changes |
| 防护等级 | IP54–IP65 | 粉尘或潮湿环境选用更高防护等级IEC 60529 |
| 液压油牌号 | ISO VG 32–46 | Viscosity affects performance at temperature extremesISO 3448 |
| 重量 | 150–350 kg | Affects installation and portability |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最大700巴液压压力，典型工作压力150巴 |
| flow rate: | 所需液压流量10-25升/分钟 |
| temperature: | -10°C 至 +50°C |
| slurry concentration: | 不适用 - 设计用于洁净液压油（ISO VG 32-46） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
根据参考数据，最大母线厚度为10–16 mm。但具体数值取决于具体型号和模具配置。请务必向制造商或供应商确认您的应用需求。
定位精度规定为±0.05 mm，这对母线装配至关重要。这确保孔位精确，以实现可靠的电气连接。请确认您计划使用的具体单元的精度。
推荐的液压油等级为ISO VG 32–46，依据ISO 3448。粘度影响极端温度下的性能。请始终遵循制造商针对特定操作环境的建议。
电源电压为380–480 V AC（三相，50/60 Hz），依据IEC 60038；控制电压为24 V DC ±10%，用于PLC和传感器。电机功率范围为2.2–5.5 kW。请与制造商确认您的安装要求。
