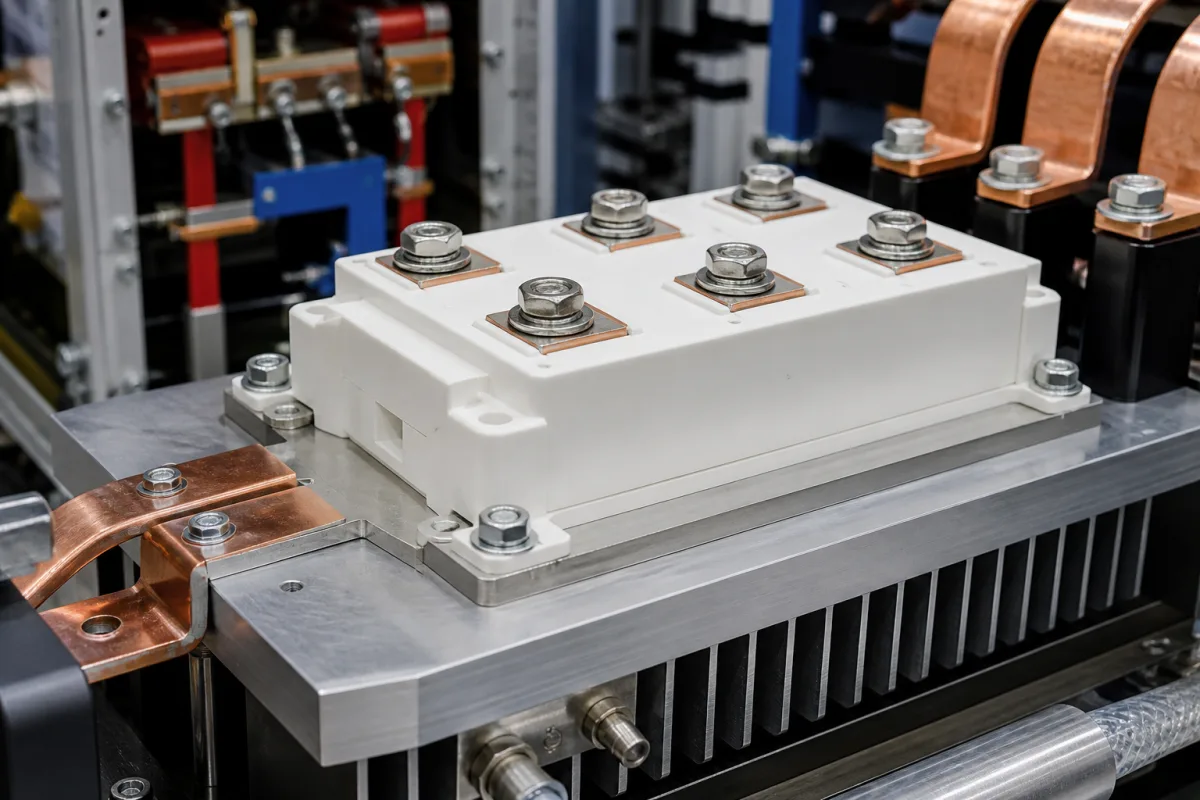

IGBT模块作为电压控制开关工作。当在栅极端子相对于发射极施加正电压时，会形成导电沟道，允许电流在集电极和发射极之间流动。这种开关动作控制输送到等离子体负载的功率，从而精确调节等离子体生成参数，如功率、频率和波形特性。模块的快速开关能力和低导通损耗使其适用于高频操作，而其稳健的热设计确保了在高功率条件下的可靠性能。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 集电极-发射极电压 | 1200–6500 V | Rated blocking voltage for plasma power switchingIEC 60747-9 |
| 集电极电流 | 50–3600 A | Continuous DC current ratingIEC 60747-9 |
| 开关频率 | 1–50 kHz | Typical range for plasma power supplies |
| 总功耗 | 200–2000 W | Maximum allowable power dissipation |
| 结温 | -40–150 °C | Operating junction temperature rangeIEC 60747-9 |
| 热阻（结-壳） | 0.02–0.5 K/W | Lower is better for heat dissipationIEC 60747-9 |
| 绝缘电压 | 2500–6000 V AC | RMS isolation test voltage for 1 minuteIEC 60747-9 |
| 栅极-发射极阈值电压 | 5–7 V | Typical threshold for turn-onIEC 60747-9 |
| 开通延迟时间 | 0.1–1.0 µs | Affects switching lossesIEC 60747-9 |
| 关断延迟时间 | 0.2–2.0 µs | Affects switching lossesIEC 60747-9 |
| 外形尺寸（长×宽×高） | 62×108×30–190×140×80 mm | Package footprint varies with current rating |
| 重量 | 150–2000 g | Depends on package and current rating |
| 工作湿度 | 5–95 % RH | 非冷凝IEC 60068-2-78 |
| 防护等级 | IP20–IP54 | 恶劣环境选用更高防护等级IEC 60529 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压至1.5巴 |
| other spec: | 最大开关频率: 20-50千赫兹, 隔离电压: 2500-6000伏 |
| temperature: | -40°C 至 +150°C |
10 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
集电极-发射极电压（V_CES）通常为1200 V至6500 V，具体取决于应用和功率水平。请务必与制造商确认具体型号的额定值。
开关频率影响开关损耗和热管理。对于等离子体电源，典型频率为1-50 kHz。较高的频率可能需要更好的冷却和更快的栅极驱动电路。
结到壳热阻（R_th(j-c)）通常为0.02 K/W至0.5 K/W。较低的值表示更好的散热性能，这对于高功率运行至关重要。
相关标准包括IEC 60747-9（半导体器件）、IEC 60068-2-78（湿度测试）和IEC 60529（防护等级）。这些标准作为验证参考，但合规性必须与制造商确认。
