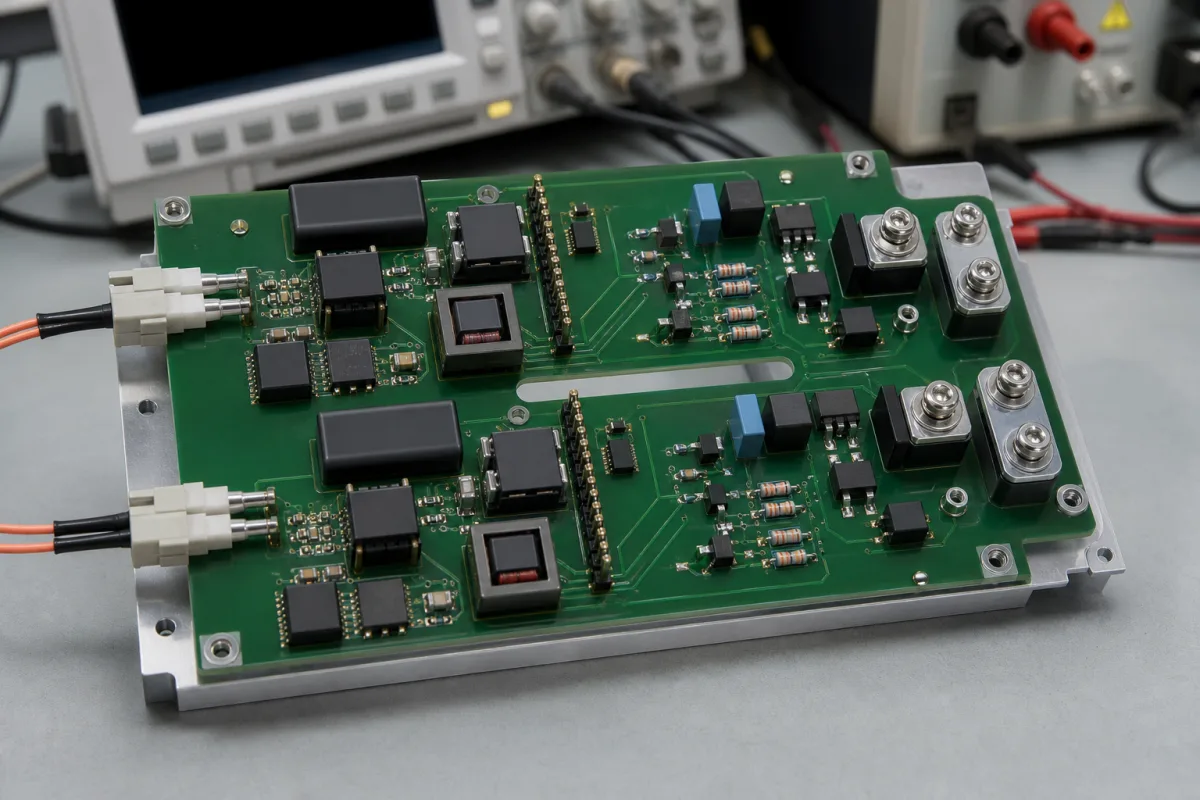

栅极驱动电路通过接收来自微控制器或PWM控制器的低功率控制信号，将其放大到功率器件栅极所需的较高电压和电流水平。需要时通过光耦合器或变压器提供电气隔离。电路包括欠压锁定（UVLO）、退饱和检测和短路保护等保护功能，以防止器件失效。输出级提供必要的栅极电荷，使功率器件快速开通和关断，从而最大限度地减少开关损耗。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 峰值输出电流 | 2–10 A | Determines gate charge capability |
| 输出电压摆幅 | 10–30 V | Must match gate drive requirement |
| 开关频率 | 100–500 kHz | Higher for SiC/GaN |
| 传播延迟 | 50–200 ns | Affects dead-time control |
| 上升/下降时间 | 10–50 ns | Minimizes switching losses |
| 电源电压 | 10–30 V DC | Single or dual rail |
| 工作温度 | -40–125 °C | Junction temperature limit |
| 隔离电压 | 2.5–5 kVrms | For galvanic isolationIEC 60747 |
| 共模瞬变抗扰度 | 50–100 kV/µs | Critical for high-side driving |
| 输入逻辑电平 | 3.3–5 V | TTL/CMOS compatible |
| 封装类型 | SOIC-8–SOIC-16 | Footprint and thermal |
| 功耗 | 0.5–2 W | Thermal management |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| current: | 峰值输出电流：典型值2A-10A |
| voltage: | 高达1200V（隔离电压），5V-20V（栅极驱动电压） |
| other spec: | 共模瞬态抗扰度：>50kV/μs，传播延迟：典型值<100纳秒 |
| temperature: | -40°C 至 +125°C（工作），-55°C 至 +150°C（存储） |
| switching frequency: | 高达1MHz（取决于拓扑结构和器件） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
栅极驱动电路将来自微控制器或PWM控制器的低功率控制信号放大到驱动功率半导体器件栅极所需的电压和电流水平，确保高效可靠的开关操作。
关键参数包括峰值输出电流、输出电压摆幅、开关频率、传播延迟、上升/下降时间、电源电压、工作温度、隔离电压、共模瞬态抗扰度、输入逻辑电平、封装类型和功耗。这些参数必须与功率器件和应用要求相匹配。
隔离可保护低压控制电路免受功率级高压瞬态的影响。通常使用光耦合器或变压器实现，并以隔离电压额定值（如2.5–5 kVrms）来规定。
常见的保护功能包括欠压锁定（UVLO）、退饱和检测和短路保护，有助于防止功率器件和驱动器本身损坏。
