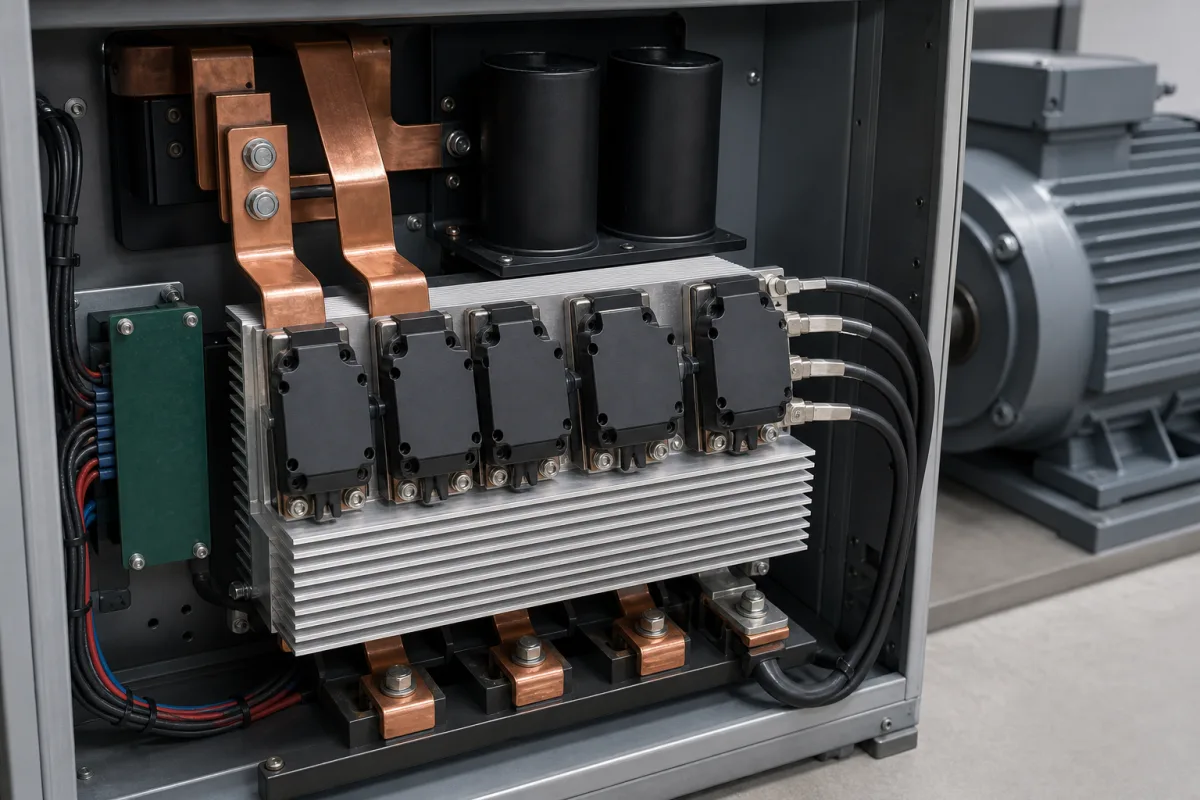

逆变器/功率开关级通过使用半导体开关（通常是IGBT或MOSFET）工作，这些开关由脉宽调制（PWM）信号控制。这些开关交替连接和断开直流输入与输出，从而产生交流波形。开关频率、占空比和时序决定了输出电压、频率和波形形状。通过调整PWM信号，该级可以产生满足特定要求的受控交流输出。开关过程会引入谐波，通过输出滤波器和选择合适的开关频率来减轻谐波。该级的效率受开关损耗和导通损耗的影响，通过精心设计和元件选择来管理这些损耗。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 输入电压范围 | 200–800 V DC | Wide range for various DC sourcesIEC 61204 |
| 输出功率 | 1–100 kW | Scalable with parallel modules |
| 开关频率 | 4–20 kHz | Higher reduces harmonics but increases losses |
| 效率 | 95–98 % | At full load, typicalIEC 61650 |
| 输出频率 | 50–60 Hz | Grid-compatibleIEC 60038 |
| 总谐波失真 | <3 % | At rated loadIEC 61000-3-2 |
| 工作温度 | -20–50 °C | Derate above 40°CIEC 60068-2-1 |
| 存储温度 | -40–70 °C | Non-operationalIEC 60068-2-2 |
| 相对湿度 | 5–95 % RH | Non-condensingIEC 60068-2-78 |
| 防护等级 | IP20–IP65 | Enclosure dependentIEC 60529 |
| 冷却方式 | Natural–Forced | Forced air above 30 kW |
| 重量 | 5–50 kg | Depends on power and cooling |
| 外形尺寸（宽×高×深） | 200×300×150–600×800×400 mm | Varies with power rating |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压至1.5巴（取决于密封外壳） |
| flow rate: | 不适用 |
| temperature: | -40°C 至 +85°C（工作），-55°C 至 +125°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
输入电压范围通常为200–800 V DC，符合IEC 61204。但具体范围取决于具体型号和应用，因此必须与制造商确认。
较高的开关频率可降低谐波失真，但会增加开关损耗；较低的频率可降低损耗，但可能需要更大的滤波器。典型范围为4–20 kHz，最佳值取决于应用需求。
满载时效率通常为95–98%，符合IEC 61650。实际效率可能随负载条件和工作温度变化，建议查阅制造商数据。
工作温度范围为-20至50°C，高于40°C需降额。存储温度为-40至70°C。相对湿度应为5–95%无冷凝。防护等级根据外壳为IP20至IP65。
