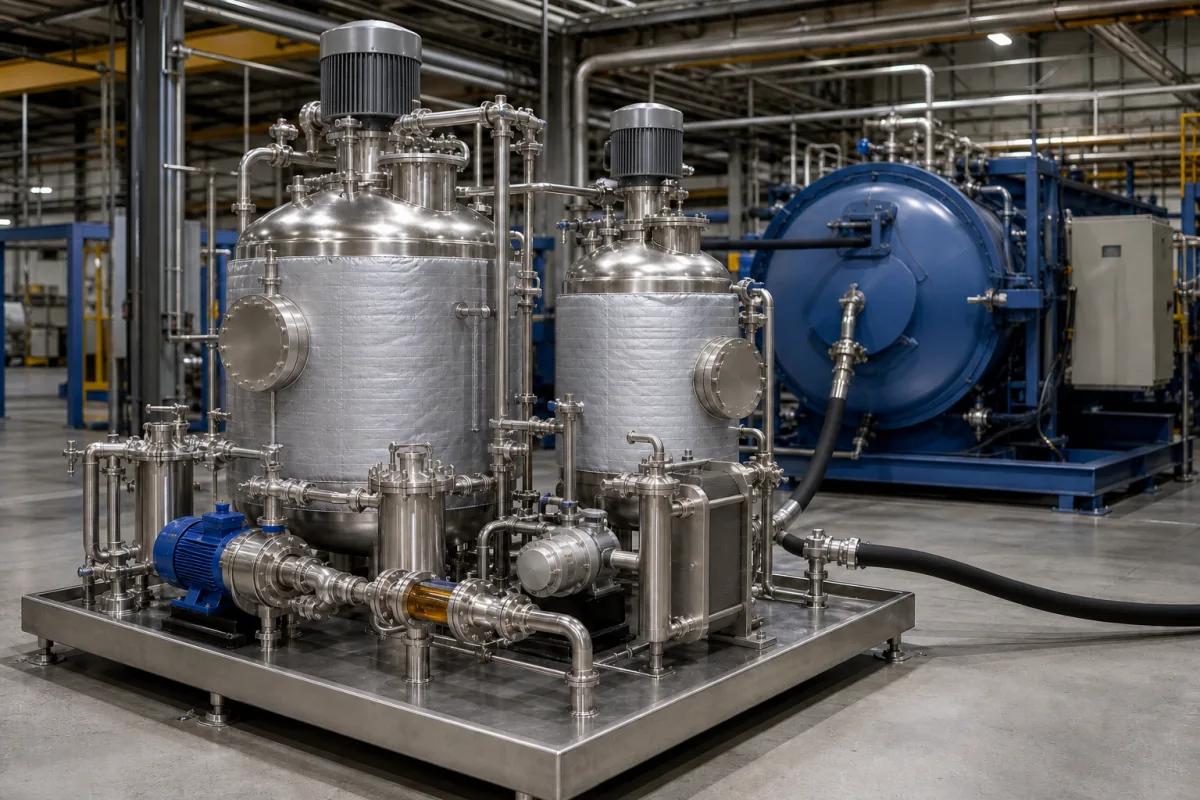

树脂储存与输送系统

树脂储存与输送系统是电机线圈浸渍固化烘箱的关键部件。其主要功能是储存用于线圈浸渍的液态树脂（通常为环氧树脂或聚酯树脂），并将受控、计量的树脂输送到浸渍槽或施加点。这确保了树脂施加的一致性，防止浪费，并维持正确的树脂与硬化剂比例，以获得最佳固化效果。该系统通常包括一个温控储罐以维持树脂粘度，一个泵送机构（如齿轮泵、隔膜泵），流量计，以及带阀门的输送管线。其工作原理是从储罐中抽取树脂，并通过校准管线泵送到浸渍区。流量、压力，有时还有温度，都会被监测和控制，以确保精确输送。该系统设计用于集成到工业烘箱生产线中，参数包括额定容量（500–2000升）、输送流量（5–50升/分钟）、输送压力（0.2–0.6兆帕）、温度控制精度（±1°C）、加热功率（6–18千瓦）、工作温度（20–80°C）、电源电压（380伏交流电±10%，依据IEC 60038）、电气防护等级（IP54–IP65，依据IEC 60529）、接触液体部件材料（304/316L，依据ASTM A240）、外形尺寸（长×宽×高：1200×800×1500至2000×1200×2000毫米）以及重量（300–800千克）。这些数值为参考范围，必须与法定制造商或供应商确认具体型号和应用的实际值。该系统适用于环氧或聚酯树脂，并采用不锈钢（AISI 304/316）、聚四氟乙烯和硅胶组件制造。正确选型需考虑树脂类型、所需流量以及与烘箱控制系统的集成。验证问题包括确认实际容量、流量和与所用树脂的材料兼容性。维护信号包括压力下降、流量不稳定或温度偏差。故障边界包括泵故障、阀门泄漏或储罐腐蚀，这些可能导致浸渍不当和固化缺陷。

系统将树脂储存在温控罐中以维持粘度。泵（齿轮泵或隔膜泵）抽取树脂，并通过带有流量计和阀门的校准管线将其输送到浸渍区。流量、压力和温度被监测和控制，以确保精确输送，维持正确的树脂与硬化剂比例和一致的施加。
