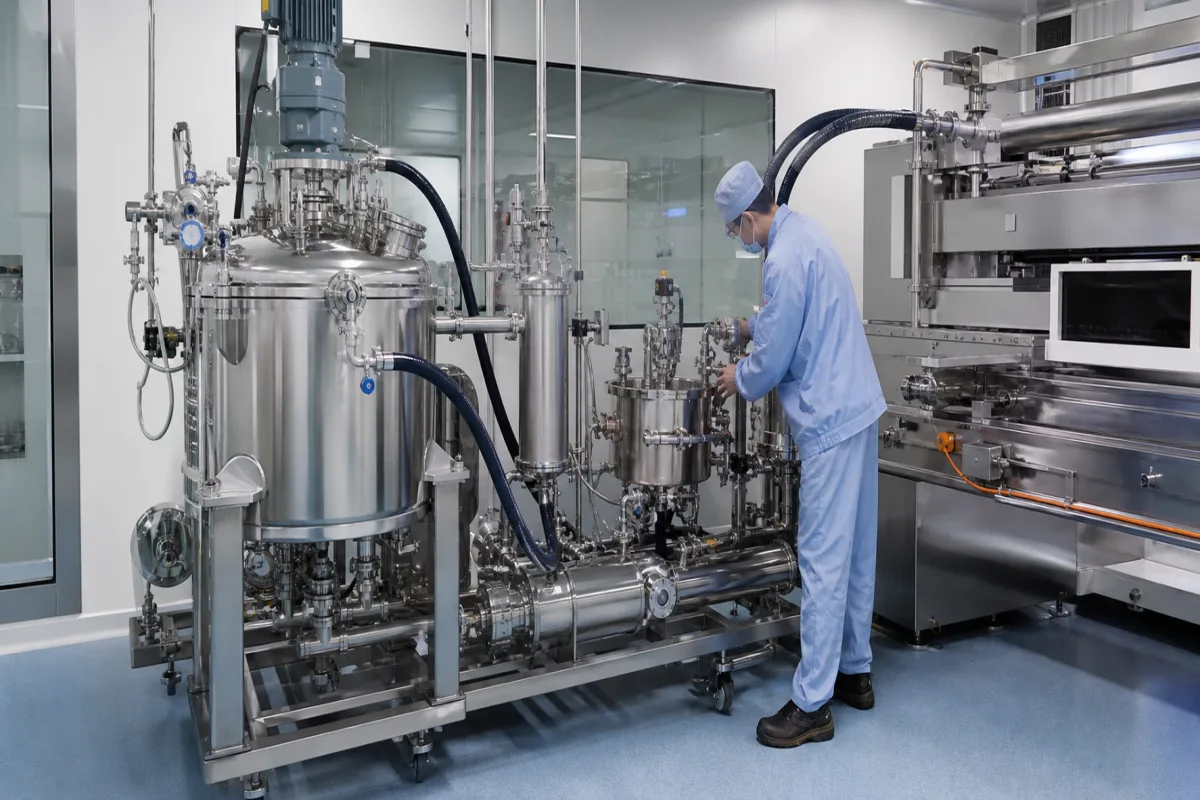

浆料从搅拌罐到涂布头要经过什么
供料线上的六类部件
按浆料流动方向排列。分配歧管位于涂布头内，列在这里是因为它是供料系统的交接终点。材质一栏凡写了型号的，都是该型号厂家公布的配置；量产线的材质按所用溶剂（NMP 或水系）在合同中写明。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 储罐、真空脱泡罐与缓存罐 | 储罐接收搅拌罐出料并保持慢速搅拌；真空罐在负压下脱除浆料中的气泡；缓存罐紧挨计量泵，给涂布机提供稳定的进料液位。[1] 实验室机型把储料和缓存合并为一个罐，MSK-156 的储料罐为 4 L、气动密闭。[2] | MSK-156 储料罐为 304 不锈钢；[2] MSK-FT02 除铁装置的容器同为 304 不锈钢。[3] 量产罐体材质按溶剂体系和洁净要求在合同中指定。 |
| 罐内搅拌器 | 在储罐和缓存罐中低速搅动，防止活性物质沉降、保持粘度一致；这里的搅拌只为保持均匀，分散工作在前道搅拌机里完成。MSK-156 的搅拌转速最高 27 r/min。[2] | 接液部分与罐体同材质；用于 NMP 浆料时，轴封和密封圈要选耐 NMP 的材料，MSK-156 整机标明可用于 NMP。[2] |
| 计量泵（螺杆泵） | 按涂布速度和湿膜厚度定量供料。NETZSCH NEMO 系列流量与转速成正比，精度最高 ±0.5%；NEMO 计量泵 5–50 mL/min、±0.5%，伺服电机驱动；NEMO Mini 泵 0–2 m³/h、0–24 bar，用于补料和涂布进料。[1] MSK-156 的螺杆泵供料速度 5.2–186 mL/min 可调。[2] | NETZSCH：转子和接液件为双相不锈钢，特殊工况可用陶瓷转子；定子可选 PTFE 等耐锂电浆料腐蚀的弹性体；转子与定子间采用柔性连杆，免去需要润滑的万向节。[1] MSK-156：定子 EPDM，转子 SUS316。[2] |
| 分配歧管（涂布头入口） | 属于涂布模头内部的流道，把供料管送来的浆料沿涂布宽度展开。供料系统交付的是进入歧管前的流量和压力；多条涂布道或多个涂布头时，NETZSCH 的做法是每路配一台计量泵，由集中控制统一调流量。[1] | 随涂布模头由模头制造商确定；供料侧只需在接口处匹配管径和卡箍规格。 |
| 控制系统 | 按涂布机线速度和设定面密度调节各计量泵转速，并控制补料、搅拌和液位。NETZSCH 的多泵集中控制可以逐台手动调整，也可以同时改变全部泵的流量；Mini 泵可配伺服电机和变频器。[1] | 电气元件与控制柜；NETZSCH 电机外壳可选铝制以便清洁和防腐，溶剂环境可按用户要求配防爆电机。[1] |
| 浆料管路与快装接头 | 连接各罐、除铁过滤器、计量泵和涂布头。NETZSCH 泵的进出口采用卫生级卡箍（Tri-clamp）接头，便于拆装和检查。[1] MSK-156 采用耐腐蚀管路，标明可通酸性和碱性浆料。[2] | 管材和软管内衬按溶剂选定，NMP 体系须与 NMP 兼容；接头可用不锈钢卫生级卡箍。[1][2] |
泵、罐、过滤器的公开规格与按工况定的项目
下表能对应到具体型号的，写的是该厂公开的数值和适用对象；量产线的数值由浆料、涂布宽度和车速决定，这几项在表中写成下单时要给出的条件。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 供料流量 | MTI MSK-156：5.2–186 mL/min 可调；[2] NETZSCH NEMO 计量泵：5–50 mL/min；NEMO Mini 泵：0–2 m³/h。[1] | 所需流量 ≈ 涂布宽度 × 线速度 × 湿膜厚度 × 涂布面数（双面同时涂时乘 2）。例：宽 300 mm、1 m/min、湿膜 200 μm，单面约 60 mL/min，落在 MSK-156 的范围内，略超出单台 NEMO 计量泵上限。 |
| 计量精度 | NETZSCH NEMO 系列最高 ±0.5%，NEMO 计量泵标称 ±0.5%。[1] | 精度直接影响极片面密度的一致性；比较时要问清是在什么粘度、转速和背压下测得的。 |
| 可输送浆料粘度 | NETZSCH NEMO 系列整体最高 3,000,000 cP；[1] MTI MSK-FT02 除铁过滤装置可过粘度 ≤15,000 cP 的浆料。[3] | 按实际浆料的粘度和固含量选泵和过滤器；整条线的瓶颈常在磁棒和筛网，粘度高时要核对过滤器允许的粘度。 |
| 工作压力 | NETZSCH NEMO 系列 0–7.2 MPa（0–72 bar）；NEMO Mini 泵 0–2.4 MPa（0–24 bar）。[1] MSK-156 另需 0.5–0.8 MPa 压缩空气，用于气动密封储罐。[2] | 泵的出口压力按管路长度、过滤器压降和模头背压确定；压缩空气压力属于公用工程条件，要和浆料压力分开写。 |
| 使用环境与浆料温度 | 按车间环境温度、湿度和浆料要求的温度范围给出；MSK-FT02 标明适用湿度 0–90%RH。[3] | 浆料温度变化会改变粘度并影响溶剂挥发，要求控温时，在下单条件中写明罐体是否需要夹套和控温范围。 |
| 供电 | MSK-156：单相 AC 220 V ±10%，最大 500 W；[2] MSK-FT02：输入 110–240 V AC，经适配器输出 24 V DC，功率 60 W。[3] | 量产线按泵和搅拌电机总功率配三相或单相电源，由供货方给出装机功率；NMP 区域按防爆要求选电机。[1] |
| 防护与防爆 | 按安装区域给出：NMP 溶剂区按当地防爆分区选防爆电机，NETZSCH 可按用户要求配防爆电机；[1] 外壳防护等级按清洗方式在合同中写明。 | 水系负极浆料和 NMP 正极浆料所在区域的要求往往不同，同一条线两种浆料共用时按要求高的一侧配置。 |
| 接液件材质 | NETZSCH NEMO：转子和接液件为双相不锈钢，可选陶瓷转子，定子可选 PTFE 等弹性体，接液件之间没有金属对金属接触；[1] MSK-156：储罐 304 不锈钢、转子 SUS316、定子 EPDM；[2] MSK-FT02：容器 304 不锈钢。[3] | 选材看两点：耐所用溶剂，以及运转中会不会磨出金属屑进入浆料。电池浆料对金属异物敏感，NETZSCH 因此用柔性连杆取代万向节，以免万向节磨损后金属屑和润滑脂漏进浆料。[1] |
| 设备重量 | MSK-156 整机 35 kg；[2] MSK-FT02 运输重量 130 lb（约 59 kg，含包装）。[3] | 量产系统的重量随罐容积、泵数量和框架而定，由供货方按配置给出，用于核对楼板承重和吊装。 |
| 外形尺寸（长×宽×高） | MSK-156：920 × 230 × 830 mm，上盖抬起时高 950 mm；[2] MSK-FT02：500 × 300 × 850 mm。[3] | 量产线按罐数、泵数和与涂布机的相对位置布置；要留出磁棒抽出清洁和定子更换的操作空间。 |
先算涂布机要多少浆料，再挑泵
供料泵的流量来自涂布工艺：涂布宽度乘线速度再乘湿膜厚度，双面同时涂布或多条涂布道时再乘相应倍数。以宽 300 mm、车速 1 m/min、湿膜 200 μm 为例：0.3 m × 1 m/min × 0.0002 m = 0.00006 m³/min，即约 60 mL/min。这组数值只用来演示算法，实际宽度、车速和湿膜厚度以涂布工艺单为准。
算出流量后，再按调速范围留余量：车速从穿带低速升到正常速度时，泵要在低转速下也保持计量精度。下表是几种公开了规格的供料泵和供料机。
左右滑动查看完整表格 →
| 型号 | 流量 | 压力 | 精度 | 说明 |
|---|---|---|---|---|
| NETZSCH NEMO 系列 | 0.012 L/h–150 m³/h [1] | 0–72 bar [1] | 最高 ±0.5% [1] | 粘度最高 3,000,000 cP，整个系列的范围 [1] |
| NETZSCH NEMO Mini 泵 | 0–2 m³/h [1] | 0–24 bar [1] | 样本未标 [1] | 可配伺服电机和变频器，用于补料和涂布进料 [1] |
| NETZSCH NEMO 计量泵 | 5–50 mL/min [1] | 样本未标 [1] | ±0.5% [1] | 伺服驱动，多台泵可集中控制 [1] |
| MTI MSK-156 供料机 | 5.2–186 mL/min 可调 [2] | 样本未标 [2] | 样本未标 [2] | 4 L 储罐、搅拌最高 27 r/min，配 MSK-AFA-DS300 卷对卷涂布机 [2] |
储罐、真空脱泡、缓存罐：每一级管什么
搅拌机出来的浆料通常先进储罐，在慢速搅拌下等待涂布；气泡会在极片上留下针孔或漏涂，所以要在真空罐里脱泡。NETZSCH 指出其螺杆泵可反转，能在真空容器上工作，把浆料中的气泡抽除。[1]
缓存罐放在计量泵前面，作用是把上游补料的波动和涂布进料隔开：上游 Mini 泵间歇补料，下游计量泵从缓存罐稳定抽料。[1] 实验室机型通常只有一个罐，MSK-156 用压缩空气使储罐保持密闭，罐内低速搅拌后直接接螺杆泵。[2]
磁棒除铁加筛网：磁场强度、目数和磁棒清洁
电池浆料中的铁性杂质会影响电芯性能，所以在涂布前设除铁工序。厦门君鸣科技在欧洲专利申请 EP 4 427 845 A1 中说明，常见做法是把磁棒插入浆料吸附磁性杂质，再取出磁棒清除杂质。[4]
MTI 的 MSK-FT02 是面向涂布前浆料的磁性除铁过滤装置：浆料先流过一组强永磁磁棒，再过筛网。该机处理容量 5 L，磁场强度 8000 Gs，除铁磁场 8000–10000 Gs，标配 80、100、120 目三张筛网，另可按需提供 150、200、250、325 目，允许浆料粘度 ≤15,000 cP。[3]
磁棒吸满杂质后要清洁。上述专利申请指出手工清洁费时费力，还有被浆料腐蚀和被磁棒夹手的风险；其设备把磁棒组件从串在浆料流道上的除铁筒中提起，移到清洁工位，由驱动的刮擦机构夹住磁棒外圆、沿磁棒移动刮下杂质，下方的收集件接住杂质。[4] 量产线订除铁装置时，把磁棒表面磁场强度、磁棒后面的筛网目数、可通过的最高粘度和清洁方式一起写进技术要求。
沿着浆料走一遍：每一段要交给供货方的工况
下表把整条供料线要提供的条件和要对方给出的数据放在一起；询价时逐段填写，几家报价才能在同一工况下比较。
左右滑动查看完整表格 →
| 环节 | 采购方提供 | 请供货方给出 |
|---|---|---|
| 浆料 | 正极或负极；溶剂（NMP 或水）；固含量；粘度及测试条件 | 接液件与密封件材质清单，以及与该溶剂的兼容说明 |
| 储罐与脱泡 | 单批浆料量、储存时间、是否要求真空脱泡和控温 | 罐容积、搅拌转速、真空度、罐体材质 |
| 缓存与计量 | 涂布宽度、车速范围、湿膜厚度、涂布道数 | 在上述粘度下的流量范围、计量精度及测试条件、泵的密封形式 |
| 除铁过滤 | 对磁性异物的控制要求 | 磁棒表面磁场强度、筛网目数、允许粘度、磁棒清洁方式 |
| 接口与控制 | 涂布机品牌型号、控制信号、安装区域的防爆分区 | 通讯接口、电机防爆等级、装机功率、外形尺寸和重量 |
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
关联部件
资料来源与适用范围
核对日期：2026-10-17。规格均摘自厂家 2026-10-17 可打开的样本和产品页，NETZSCH 的数值包含整个 NEMO 系列的范围，具体泵型以报价单为准；流量算例中的宽度、车速和湿膜厚度为演示用假设值。
- NETZSCH Pumps USA：Application of NETZSCH Products in Lithium Battery Manufacturing Industry（NPA 401 锂电行业样本，PDF 8 页）第 2–6 页：NEMO 系列流量、压力、粘度和精度，接液件材质与柔性连杆、卡箍接头、防爆电机选项，搅拌—储存—真空脱泡—缓存—涂布流程，Mini 泵与计量泵参数及多泵集中控制；用于定义、原理、部件、参数和流量表。
- MTI Corporation：MSK-156 4 L 螺杆泵精密浆料供料机（卷对卷狭缝涂布用）供料速度 5.2–186 mL/min、4 L 304 不锈钢密闭储罐、搅拌最高 27 r/min、EPDM 定子与 SUS316 转子、AC 220 V 500 W、0.5–0.8 MPa 压缩空气、外形 920×230×830 mm、35 kg；用于实验室供料实例和多项参数。
- MTI Corporation：MSK-FT02 电极浆料磁性除铁过滤装置（5 L）磁棒加筛网的除铁过滤结构、8000–10000 Gs、80/100/120 目筛网及可选目数、粘度 ≤15,000 cP、304 不锈钢容器、供电与外形；用于除铁小节和参数。
- EP 4 427 845 A1 自动清洁除铁设备（申请人：厦门君鸣科技有限公司，2024-09-11 公布）背景部分对电池浆料除铁和手工清洁磁棒风险的描述，摘要中的除铁筒、磁棒、刮擦机构与收集件结构；用于除铁小节。
